高層PCB
Created with Pixso.

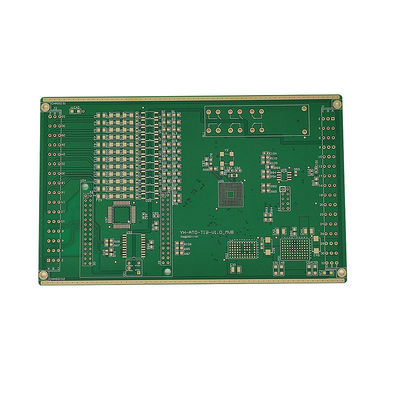

1/3オンスから2オンス 高層印刷回路板 3ミリ / 3ミリのライン幅 / スパッシング

1/3オンスから2オンス 高層印刷回路板 3ミリ / 3ミリのライン幅 / スパッシング

詳細情報
Impedance Control:
Yes
Copper Thickness:
1/3 Oz To 2 Oz
Silkscreen Color:
White, Black, Yellow
Board Thickness:
0.2mm To 6.0mm
Layer Count:
High Layer
Min. Solder Mask Clearance:
0.1mm
Min. Line Width/Spacing:
3mil/3mil
Material:
FR-4
ハイライト:

3ml 高層印刷回路板

,

2oz 高層印刷回路板

製品説明

製品説明:


特徴:

  • 製品名:高層PCB
  • 材料: FR-4
  • 銅 の 厚さ: 1/3 オンス から 2 オンス
  • 層数:上層
  • 配送時間: 3-5 日
  • シルクスクリーン・クリアランス:0.15mm
  • 主要な特徴:
    • 高層PCBボード
    • 高層多層板
    • 高層多層PCB
    • FR4素材で作る
    • 1/3 オンスから 2 オンスまでの銅の厚さで入手可能
    • 高層数により複雑性と機能性が向上する
    • 迅速な生産のために 3-5 日間の迅速なリードタイム
    • 精密で正確な設計のために,0.15mmのシークリーンクリアランス

技術パラメータ:

テクニカルパラメータ オプション
リード タイム 3〜5日
表面塗装 HASL,ENIG,OSP,インマージンシルバー,インマージンチーン
材料 FR-4
最低溶接マスクのクリアランス 0.1mm
シルクスクリーン色 ホワイト,ブラック,イエロー
阻力制御 そうだ
穴の大きさ 0.2mm
層数 高層
銅の厚さ 1/3 オンス 2 オンス
溶接マスクの色 緑,青,黒,赤,黄色,白
キーワード 高層PCBボード,高層多層PCB,高層印刷ワイヤリングボード

応用:

高層PCB

高層PCB,高層多層PCB,高層PCBボード,高層印刷回路板,または高層回路板としても知られています.高層数を持つ印刷回路板 (PCB) の種類優れた設計と機能性により,様々な電子アプリケーションで広く使用されています.

シルクスクリーン色

高層PCBは,白色,黒色,黄色を含む様々なシルクスクリーン色で提供されています.シルクスクリーン層は,部品指定符,ロゴ,シンボル,掲示板の他の重要な情報色の選択は,顧客の好みとPCBの適用に依存します.

層数

高層PCBの層数は通常 8~40層,それ以上です.この高い層数により,より複雑な回路設計が可能になり,複数の機能を単一のボードに統合することができますこれは,高性能で密集した電子機器にとって理想的な選択になります.

板の厚さ

高層PCBのボード厚さは,層数とアプリケーション要件に応じて,0.2mmから6.0mmに及ぶ.ボードの厚さは,その硬さと柔軟性に影響を与える.電子機器の特定のニーズに基づいて慎重に選択されます.

ROHS に準拠する

高層PCBは,電子製品における特定の危険な材料の使用を制限する危険物質の制限 (ROHS) 指示に準拠しています.これは,様々な電子アプリケーションのための安全で環境に優しいオプションです.

ミニ シルクスクリーン クリアメント

高層PCBの最低シートスクリーンクリアランスは0.15mmで,ボードに必要なすべての情報が明確で正確に印刷されることを保証します.部品の識別と組み立てを容易にするより効率的な生産プロセスにつながります

申請

高層PCBは電子産業で幅広い用途があります.一般的な用途には以下が含まれます.

  • 電気通信機器
  • コンピュータハードウェア
  • 医療機器
  • 航空宇宙・防衛システム
  • 自動車用電子機器
  • 産業用制御システム

高層PCBは,高い層数,優れた設計,および業界基準の遵守により,さまざまな電子アプリケーションのための信頼性と効率的なソリューションです.複雑な回路の統合のための安定したプラットフォームを提供しますより高速で信頼性の高い電子機器へと導きます


カスタマイズ:

高層PCBカスタマイズサービス

高密度の接続と高度な機能が 提供されています パーソナライズサービスによりあなたの特定のニーズに合わせた高層PCBをすることができます.

配送時間: 3-5 日

私たちは,あなたのプロジェクトのための迅速な配送の重要性を理解しています. だからこそ私たちのハイレイヤ PCB パーソナライゼーションサービスは, 3-5 日間のリードタイムを持っています.これは,あなたが間に合う方法であなたのカスタマイズ PCB を受け取ることができることを保証します.

RoHS に準拠する

高層PCBは RoHS規制に準拠しており 環境に優しいもので プロジェクトで使用しても安全です

シルクスクリーン色オプション

私たちは,白色,黒色,黄色を含む,あなたのハイレイヤ PCB のための様々なシルクスクリーン色オプションを提供しています. これは,あなたのデザインとブランドニーズに最も適した色を選択することができます.

銅の厚さオプション

私たちの高層PCBは,1/3オンスから2オンスまでの銅の厚さでカスタマイズできます. これにより,PCBがプロジェクトの特定の要求に対応できるようにします.

表面仕上げオプション

顧客の様々なニーズを満たすために,私たちはHASL,ENIG,OSP,浸水銀,浸水チンのようなハイレイヤーPCBの表面仕上げオプションを提供しています.プロジェクト要件に最も適した表面仕上げを選択することができます..

高層PCBのカスタマイズサービスにより,あなたはあなたのプロジェクトのために高品質で調整されたPCBを受け取ると確信することができます. 始めるために今私たちに連絡してください.


梱包と輸送:

高層PCBの包装と輸送

高層PCB製品が 慎重に梱包され 運ばれることで 顧客への安全な配達が 保証されます

パッケージ

各高層PCBは,輸送中に静電放電から保護するために,個別に反静的包装に包装されています.包装されたPCBは,しっかりした紙箱に入れます.添加パッシングとマッシング材料で輸送中の損傷を防ぐため

大規模な注文では,パレットを使用して PCB を安全に梱包します.各パレットには縮小包装があり,製品と配送情報がラベル付けられており,識別と取り扱いが簡単です.

航海

航空貨物,海貨,海運など, 標準的な輸送方法があります.すべての注文の追跡情報.

緊急の注文では,追加料金で迅速な送料も提供しています.当社のチームは,信頼される配送パートナーと緊密に連携して,製品が間に合う信頼性の高い配送を保証します.

税関 税務

国際注文では,顧客は,適用されるすべての関税および関税料金の責任を負います. 我々は,スムーズな関税処理のために必要なすべてのドキュメントを提供します.そして私たちのチームは,発生するかもしれないすべての問い合わせや問題で援助するために利用可能です.

高層PCB製品を選択してくれてありがとう. 私たちはあなたの満足を確保するために最高のパッケージングと配送サービスを提供することにコミットしています.連絡することを躊躇しないでください..
