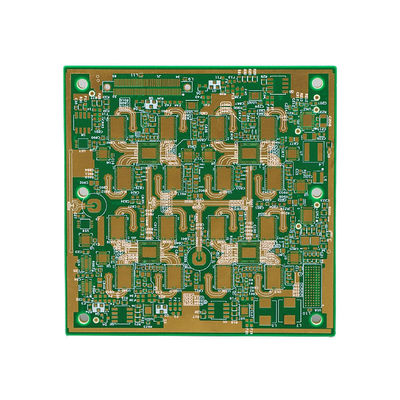

ロジャース 高層PCB 任意の層 Hdi PCB ミニホールサイズ 0.2mm

製品説明:

特徴:

• 製品名:高層PCB
• 表面塗装:HASL,ENIG,OSP,浸透銀,浸透チーン
• 溶接マスクのクリアランス:0.1mm
• 阻力制御:はい
• 銅 の 厚さ: 1/3 オンス から 2 オンス
• 配送時間: 3-5 日
• 高層PCBボード
• 高層多層板
• 高層印刷ワイヤリングボード

技術パラメータ:

応用:

高層PCBは,様々な電子アプリケーションで広く使用されている高品質の多層回路板です. それは精度と効率で設計され製造されています.エンジニアや製造業者間で人気のある選択になります銅の厚さ 1/3 オンスから 2 オンス,最小ライン幅 / 距離3ミリ / 3ミリ,および他の印象的な特徴,高性能電子機器のための選択です.

• 高層多層PCB:高層PCBは,隔熱層によって分離された多層の導電性銅痕からなる多層回路板である.この構造により,より高いコンポーネント密度と,より優れた信号完整性.
• 銅の厚さ:高層PCBは,1/3オンスから2オンスまでの銅厚さの範囲で利用できます.適用の特定の要件を満たすために板の電気的特性をカスタマイズすることができます.
• 最低ライン幅/距離:最低ライン幅/距離3mm/3mmで,ハイレイヤ PCBは複雑でコンパクトなデザインに対応し,高密度のアプリケーションに適しています.
• ローズ・コンパイル高層PCBは RoHS (危険物質の制限) 規制に準拠しており,危険物質から自由で環境に安全であることを保証します.
• リードタイム:高層PCBは3~5日という短いリードタイムがあり,高品質の回路板の生産と配送を迅速に可能にします.
• 穴の大きさ:高層PCBは,0.2mmの最小穴サイズに対応でき,小さく複雑な設計に適しています.

高層PCBは,以下を含む様々な電子機器と産業で適用されています.

• 通信とネットワーク: 高層PCBは,高速かつ信頼性の高い通信を確保するために,ルーター,スイッチ,モデム,および他のネットワーク機器で使用されます.
• 消費者電子機器: 高層PCBはスマートフォン,タブレット,ノートPC,その他の消費者電子機器に存在し,高性能でコンパクトな回路を提供します.
• 産業制御: 高層PCBは,工業機器や機械で使用され,さまざまなプロセスに精密で効率的な制御を提供します.
• 医療機器: 高層PCBは,MRI機器,X線機器,ペースメーカーなどの医療機器で使用され,その正確性と信頼性を保証します.
• 自動車産業: 高層PCBは,エンジン制御ユニット,ダッシュボード,インフォテインメントシステム,高性能で耐久性がある.

高層PCBは,先進的な機能と優れた性能により,高級電子アプリケーションの好ましい選択です.高層数とカスタマイズ可能な機能により,幅広い業界やシナリオに適しています今日,High Layer PCBを注文して,電子機器のためのクラス最高の回路板を体験してください.

カスタマイズ:

高層PCBは FR-4素材で作られた 高密度の接続ボードで 優れた性能と信頼性を 電子プロジェクトに提供しますあなたの正確な仕様と要求を満たすためにあなたのハイレイヤーの多層ボードを調整することができます.

• 高層多層ボード 高密度の相互接続設計
• 材料: FR-4 優れた性能と信頼性
• 最低線幅/距離:3mm/3mm 精密で正確な回路のために
• シルクスクリーン 色のオプション: 白,黒,黄色 明確で簡単な識別
• ミニ シルクスクリーン クリアランス: プロフェッショナルで磨かれた外観のために0.15mm
• 層数:高度かつ複雑な回路設計のための高層

高層PCBでは,すべてのプロジェクトがユニークで,カスタマイズされたアプローチを必要とすることを理解しています. だからこそ,私たちはあなたの特定のニーズを満たすためにカスタマイズオプションの範囲を提供しています:

• カスタマイズされた層数: 高層マルチ層PCBや低層層数が必要な場合でも プロジェクトの要件に合わせて層数をカスタマイズできます
• パーソナライズされた材料:FR-4に加えて,ポリマイドやロジャースなどの他の材料オプションも提供します.
• カスタマイズされたシルクスクリーンカラー: 標準の白,黒,黄色のシルクスクリーンカラーに加えて,ブランドやデザインのニーズに合わせてカスタマイズされたカラーオプションも提供できます.
• パーソナライズされたシルクスクリーン クリアランス: 標準的なシルクスクリーン クリアランスは0.15mmですが,より個性的なタッチのために 望ましいクリアランスを満たすように調整できます.
• カスタマイズされたライン幅と間隔: サーキット設計により高精度が必要であれば,あなたのニーズを満たすためにより小さなライン幅と間隔に対応できます.

高層PCBとカスタマイズされたサービスにより プロジェクトには高品質で信頼性の高いPCBが 確実に提供されます私たちのハイレイヤ マルチレイヤボードについてもっと知るために今日私達に連絡してください.

梱包と輸送:

高層PCBでは,安全で安全なパッケージと輸送の重要性を理解しています. 私たちのチームは,あなたの注文が完璧な状態で時間内に到着することを保証することに専念しています.梱包と配送の詳細は:

私たちのPCBはまず 静電による損傷を防ぐために 静電防止袋に包まれますその 後,船 に 運ば れる 時 に 追加 的 な 保護 を 与える ため に,泡 の 挿入物 を 付いた 堅固 な 紙箱 に 置い て い ます箱は高品質のテープで密閉され,輸送中に開かれないようにします.

また,特別な取り扱いや保護を必要とする注文では,カスタムパッケージングオプションも提供しています.当社のチームは,お客様の特定のニーズを満たすパッケージングソリューションを設計し,作成するためにあなたと協力します.

当社は,ご注文が間に合う間に目的地に到着することを保証するために,さまざまな配送オプションを提供しています.当社の標準配送方法は航空貨物で,迅速かつ信頼性の高い配送を提供します.緊急の注文で迅速な配送オプションも提供しています.

すべての注文は慎重に梱包され 必要な配送情報とラベルが付けられ 流暢で効率的な配達プロセスを保証します私たちのチームは,あなたの注文の進捗状況を追跡し,監視し,必要に応じて更新を提供するために,私たちの配送パートナーと緊密に働きます.

高層PCBは世界中の顧客に 国際的に出荷されます.我々は,様々な国に輸送で経験があり,スムーズな配送プロセスのために必要な文書と関税処理を提供することができます.

国際注文では,注文のサイズと重量に応じて,空運と海運の両方を提供します.私たちのチームは,あなたの特定のニーズに最適な輸送方法を決定するためにあなたと一緒に働くでしょう.

あなたのPCBのニーズのためにHigh Layer PCBを選択してくれてありがとう.私たちは,あなたの注文の安全でタイムリーな配達を含む,高品質の製品と優れた顧客サービスを提供することにコミットしています.
