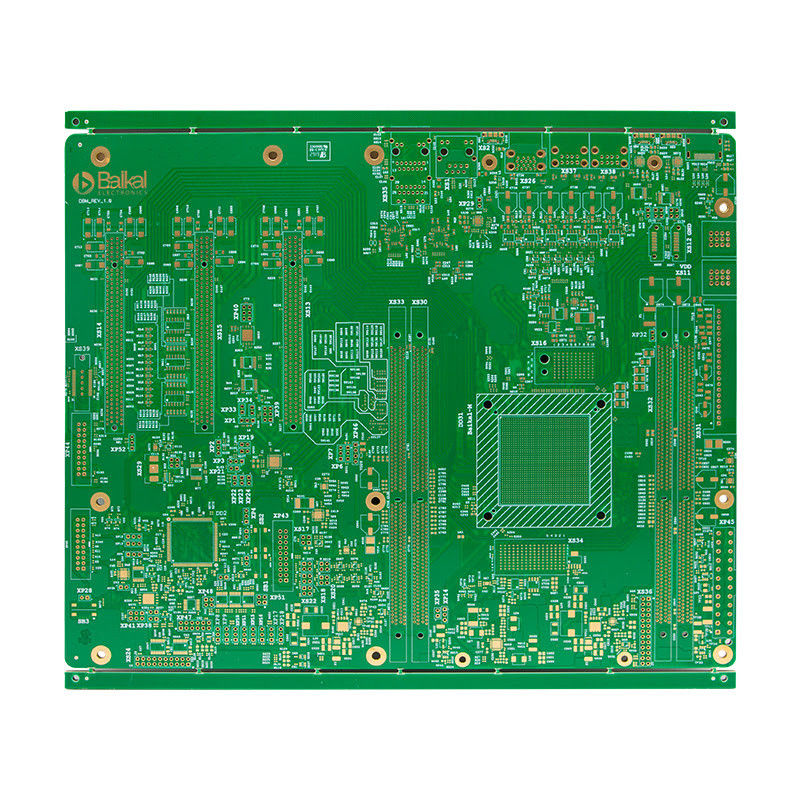

FR 4 Hdi 多層PCB 浸水銀表面仕上げ

製品説明:

高層PCBは高密度の接続ボードで 高性能アプリケーション用に設計されています 最新の技術と材料でこのボードは,複雑で要求的なデザインを処理することができます航空宇宙,電信,医療機器などの産業にとってトップです.

高層PCBは,複合層で構成される多層の板で,銅の痕跡が複数の層で,隔熱層で並べられています.これらの層は,回路のより高い密度を可能にします.複数の部品と接続を1つのボードに収められるようにするこの結果,より小さく,よりコンパクトなボードが作られ,同時に高い性能を維持できます.

高層PCBは,さまざまなアプリケーション要件を満たすために,さまざまな表面仕上げオプションで利用できます.これらの中には:

• HASL (熱気溶接液の平準化)
• ENIG (無電動ニッケル浸水金)
• OSP (有機溶接性保存剤)
• 浸水銀
• 浸水スチール

各表面仕上げオプションは,溶接性が向上し,腐食耐性,コスト効率が向上するなど,独自の利点を提供しています.

高層PCBは,ラベル付けおよび識別目的のために様々なシルクスクリーンカラーオプションも提供しています.これらは以下のとおりです.

• ホワイト
• ブラック
• 黄色

この色はよく見えて 耐久性があり 板に明快で読みやすい 標識が付けられています

高層PCBは,0.2mmから6.0mmまでのボード厚さで入手可能である.これは設計の柔軟性と異なるアプリケーションの特定の要件を満たす能力を可能にします.

高層PCBでは,インペデンス制御が可能で,信号伝送の正確性と安定性を保証します.これは特に高周波アプリケーションにとって重要です.抵抗のわずかな変化でも信号の歪みが生じる場合.

高層PCBは RoHS (危険物質の制限) 規制に準拠しており,鉛,水銀,カドミウムなどの危険物質が含まれていないことを保証します.このことが,環境に優しいものとなり,様々な産業で安全に使用できます..

• 高層数により,より複雑でコンパクトなデザインが可能になります
• 高密度の相互接続により性能が向上する
• 表面仕上げとシルクスクリーン色の選択肢の幅広く
• 柔軟な板厚さのオプション
• 正確な信号伝送のための阻力制御
• 環境安全のためのRoHS準拠

高層PCBは,コンパクトで信頼性の高いボードを必要とする高性能アプリケーションに最適です.業界規制の遵守このボードは卓越した品質とパフォーマンスを 提供しています 次のプロジェクトのために 高層PCBを選択し,その違いを体験してください.

特徴:

1. 製品名:高層PCB
2. 層数:上層
3. 銅 の 厚さ: 1/3 オンス から 2 オンス
4. 溶接マスクのクリアランス:0.1mm
5. シルクスクリーン・クリアランス:0.15mm
6. ローズ・コンパイル

技術パラメータ:

応用:

高層プリント回路板 (HPC) とは,電子機器の世界を変革する最先端の製品です.その先端な機能と優れた性能で様々な産業のエンジニアやデザイナーや製造業者にとって

• 板の厚さ:高層PCBは0.2mmから6.0mmの厚さで 幅広い用途に適しています円盤の硬さと安定性を決定するので,ボードの厚さは決定的です.
• 穴の大きさ:最小の穴の大きさは0.2mmで 高層PCBは 精密で正確な穴を掘り出し 部品にぴったり合うようにしています複雑なデザインに最適です.
• シルクスクリーンの最小クリアランス高層PCBは0.15mmのシルクスクリーンクリアランスを備えており 板に読みやすく正確な印刷を保証しますこれは,エンジニアと技術者がボード上の異なるコンポーネントを識別し,作業することを容易にする.
• シルクスクリーン色:白色,黒色,黄色を含む様々なシルクスクリーン色を提供しています. これはボードの背景に対してより良いコントラストを可能にします.円形図の読み取りと理解を容易にする.
• 銅の厚さ:高層PCBは 1/3オンスから 2オンスまでの銅厚さの選択肢が用意されています これはボードが処理できる電流量と 信号の整合性を維持できるレベルを決定します電子アプリケーションの幅広い用途に適している.

高層PCBは,先進的な機能と優れた性能のおかげで,幅広い用途があり,さまざまなシナリオで使用することができます.一般的なアプリケーションとシナリオには以下が含まれます.

1. 消費電子機器:高層PCBは,スマートフォン,ラップトップ,タブレット,ゲームコンソールなどの消費者電子機器に広く使用されています. コンパクトサイズ,高密度,優れた性能により これらのデバイスに最適です.
2. 自動車産業:高層PCBは自動車産業において不可欠になっています エンジン制御装置から エンターテイメントシステムまでこれらのボードは,車両の様々な部品に使用されます..
3. 工業用機器:制御パネル,電源,センサーなどの工業機器には,信頼性と強度のある回路板が必要です.高層PCBは耐久性と安定性で知られています.工業部門で人気のある選択になります.
4. 医療機器:医療業界は高品質で精密な電子機器を要求しており,高層PCBはこの要件にぴったりです.超音波装置患者モニタリングシステム
5. 航空宇宙と防衛高層PCBは航空宇宙および防衛産業でも広く使用されています.厳格な品質基準と高性能要求により,航空機の電子システムにとって好ましい選択となっています衛星や軍事機器を

高層PCBは 画期的な製品で 電子回路板技術に革命をもたらしています幅広い産業や用途のための選択です板の厚さ,穴の大きさ,シルクスクリーン色,銅の厚さなどのカスタマイズ可能なオプションにより,さまざまな設計とパフォーマンス要件に適しています.テクノロジーが進歩するにつれ電子機器を動かす上で 重要な役割を果たし続けます

カスタマイズ:

このカスタマイズ可能な高層PCB (高密度接続板) は,複雑な電子設計のための高密度接続ソリューションを提供します.このPCBは高電流を処理し,優れた熱分散を提供します.3mm/3mm の最小ライン幅と距離は 精密で複雑な回路を可能にします そしてRohs対応製品として 環境に優しいことを確信できます

• 銅の厚さ: 1/3オンスから2オンス
• 高密度インターコネクトボード
• ライン幅/距離:3ミリ/3ミリ
• ローズ・コンパイル
• 表面塗装:HASL,ENIG,OSP,浸透銀,浸透チーン
• シルクスクリーン・クリアランス:0.15mm

HASL,ENIG,OSP,浸透銀,浸透チンを含む様々な表面仕上げから選択することができます.特定のアプリケーションと要求のために最高の仕上げを選択することができますさらに,0.15mmのシークスクリーンクリアランスは,PCBに明確で正確なラベルを保証します.

高密度インターコネクトボードは 高層多層PCB設計に最適です 複雑な回路に必要な密度と接続性を 提供します高品質で信頼性の高い高層PCBを供給するために私たちを信頼し,あなたの正確な仕様と要求を満たす.

梱包と輸送:

高層PCBは慎重に梱包され 顧客への安全な配送を保証します.

• 各高層PCBは,静電発射から守るため,個別に静電防止袋に包まれています.
• 包装されたPCBは,輸送中に損傷を防ぐために,衝撃吸収性泡の層を付いた頑丈な紙箱に置かれます.
• さらに 輸送中に PCB を環境要因から保護するために 耐湿包装材料を使用しています
• 大規模な注文では パレットを使って PCBを安全に積み重ね 輸送します

私たちはあなたのニーズを満たすために様々な配送オプションを提供しています:

• 標準運送: 当社の既定運送方法は,目的地に応じて,航空または海上貨物によるものです.このオプションはより時間がかかるかもしれませんが,より費用対効果があります.
• エクスプレス 送料: 緊急 注文 に 関し て は,急送 サービス を 提供 し て い ます.この オプション は より 速く,追加 料金 が 課せ られ ます.
• 国際送料:私たちは,私たちの高層PCBを世界中の顧客に対応するために,世界中で送ります.

ご注文が送られてきたら 追跡番号をご提供します そうすればご注文の進捗状況を 監視できます私たちのチームは,あなたの注文を迅速かつ効率的に届けることを保証するために,私たちの配送パートナーと緊密に働いています.

高層PCBでは,製品が完璧な状態で到着することを保証するために,パッケージングと出荷に非常に注意を払っています.私たちは顧客に最高の品質とサービスを提供することにコミットしています.

FAQ:

• Q:PCBとは何か?
• A:PCBは印刷回路板を略します.これは電導線を使用して電気部品を接続する電子ベースボードです.
• Q: 高層PCBとは?
• A: 高層PCBは,多層の導電線があり,通常は4層以上であるPCBの一種です.
• Q: 高層PCBの利点は?
• A: 高層PCBは回路密度が高くなり,信号の整合性が向上し,電磁気干渉が減少します.また,より複雑でコンパクトなデザインも可能にします.
• Q: 高層PCBの用途は?
• A: 高層PCBは,コンピュータ,スマートフォン,医療機器などの高度な電子機器で一般的に使用されています.
• Q: 高層PCBはどのように製造されますか?
• A: 高層PCBは,エッチング,ドリリング,ラミネーションの組み合わせを使用して製造されます.高層PCBの生産のために専門機器と熟練した技術者が必要です.
