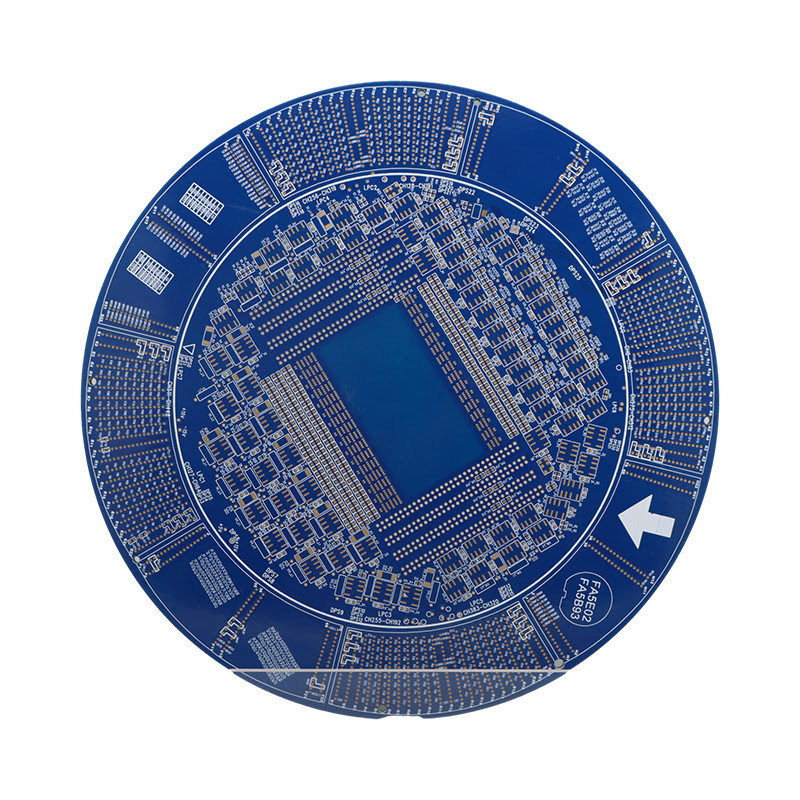

浸透銀 高層PCB 多層回路板 OSP 表面

製品説明:

高層PCBは,上層印刷回路または高階回路板としても知られており,高度な回路設計のために設計された優れた印刷配線板です.

高層PCBは高層数で 複雑で高性能な電子機器に最適ですこのPCBは高速信号を処理し,信頼性の高い性能を提供します..

高層PCBの重要な特徴の1つはインピーダンスの制御です.これは回路の電気特性を維持することを保証します.信号の干渉を最小限に抑え,最適なパフォーマンスを確保する.

高層PCBは RoHS に準拠し,環境と安全規制を満たしています.これは電子機器のための持続可能な安全な選択になります.

高層PCBは線幅と間隔を 基準に設定します 両方に対して最低3ミリですミニチュア電子機器に最適です.

高層PCBの溶接マスクカラーオプションには緑,青,黒,赤,黄色,白が含まれます.異なる回路の識別と組織化にも役立ちます.

要約すると,High Layer PCBは,高層数,インペデンス制御,RoHS準拠,正確なライン幅と距離を提供するトップライン製品です.その 進歩 し た 回路 設計 に よっ て,要求 の 高い 電子 アプリケーション に 優れた 選択 に なり ますエンジニアやデザイナーにとって

特徴:

• 製品名:高層PCB
• 溶接マスクのクリアランス:0.1mm
• 表面塗装:
  • HASL
  • ENIG
  • OSP
  • 浸水銀
  • 浸水スチール
• 配送時間: 3-5 日
• シルクスクリーン色:
  • ホワイト
  • ブラック
  • 黄色
• 材料: FR-4

主要な特徴:

• 先進的な層PCB設計
• 上級印刷ワイヤリングボード
• 高級PCB材料
• 精密な回路のための薄型溶接マスクのクリアランス
• 特殊なニーズに対応する様々な表面仕上げオプション
• 効率的な生産のための短いリードタイム
• ブランディング目的でカスタマイズできるシルクスクリーン色
• 耐久性のあるFR-4材料で信頼性の高い性能

技術パラメータ:

応用:

高層PCB (High Layer PCB) は,高性能電子機器に対応するために設計された洗練されたラミネートボードです.高密度接続技術でこの製品は,最も高い精度と信頼性を要求する業界で人気のある選択になりました.

高層PCBは,特に高速信号伝送と複雑な回路を必要とするさまざまな産業で広く使用されています.最も一般的なアプリケーションシナリオには以下が含まれます.

• 通信産業高層PCBは通信業界で,ルーター,スイッチ,ハブなどのデバイスで高速データ送信に使用されています.
• 自動車産業:現代の車両の電子部品の使用が増えるにつれて,ハイレイヤーPCBは先進的なドライバーアシスタントシステム,インフォテインメントシステム,その他の電子制御ユニットで使用されています.
• 航空宇宙産業高層PCBは航空宇宙産業において不可欠であり,航空機や宇宙船におけるナビゲーション,通信,制御システムに高性能な電子機器が必要である.
• 医療産業医療業界では,High Layer PCBはMRI機器,ペースメーカー,脱震器などの医療機器で使用され,精度と信頼性が極めて重要です.

高層PCBは,例外的な品質と先進技術で知られています.その主な特徴には以下が含まれます:

• 高層数:名前からわかるように,High Layer PCBは8~24層の層数が多く,複雑な回路と高密度の相互接続が可能になります.高度な電子機器に適していること.
• 銅の厚さ:高層PCBは,1/3オンスから2オンスまでの幅広い銅厚さのオプションを提供し,異なる設計要件を満たします.
• シルクスクリーン色:高層PCBのシルクスクリーンカラーオプションには白色,黒色,黄色が含まれ,設計に柔軟性を提供し,ボード上の異なるコンポーネントを識別するのが容易になります.
• 溶接マスクの最小許可:高層PCBは,最小溶接マスククリアランスが0.1mmで,小さな部品でも精密で正確な溶接を保証します.
• 阻力制御:高層PCBのインピーダンスの制御技術の使用は,安定した信頼性の高い信号伝送を保証し,高速データ伝送に適しています.

高層PCBは,様々な産業における高性能電子機器の機能において重要な役割を果たしています.この製品は,精度を要求する産業の選択になりました高密度のインターコネクトや複雑な回路に関しては,High Layer PCBは世界中のエンジニアとデザイナーにとってトップの選択肢です.

カスタマイズ:

高層PCBは 複雑な高性能電子設計に最適なソリューションです私たちはあなたの特定のニーズを満たす洗練されたラミネートボードを提供することができます.

• HASL (熱気溶接液の平準化)
• ENIG (無電動ニッケル浸水金)
• OSP (有機溶接性保存剤)
• 浸水銀
• 浸水スチール

私たちのHigh Layer PCBは,0.2mmの最小の穴の大きさで,小さく精密な部品を収納できます. これにより,電子機器の設計柔軟性と機能が向上します.

• ホワイト
• ブラック
• 黄色

高層PCBは高密度で複雑な回路設計用に 特別に設計されています 層数は6~40層です空間をより効率的に利用し,信号の整合性を向上させる..

3mm / 3mm の最小ライン幅と距離を達成するために 先端の製造技術と機器を使用します. これは,精密で正確な経路を保証します優れた印刷ワイヤリングボードを製造する.

高層PCBのカスタマイズサービスにより 最も要求の高いアプリケーションに 高品質で信頼性の高い回路板を期待できますあなたの特定の要求を満たす方法についてもっと知るために今日私達に連絡してください.

梱包と輸送:

高層PCBは 繊細な電子製品で 顧客に安全に届くためには 特別なパッケージと輸送が必要です高層PCBのパッケージ化と出荷の手順は次のとおりです:

• まず,高層PCBの全ての部品は 適切に検査され, 試験が行われ, 機能が良好であることを確認します.
• 次にPCBは 静電による損傷を防ぐために 静電防止袋に入れます
• その後,PCBは 輸送中に 緩衝と保護を提供するために 泡で覆われた箱に入れます
• PCB に 脆弱 な 部品 が ある なら,個別 に 泡 紙 に 包み込ん で 箱 に 置く.
• 箱はテープで封印され,製品名と配送情報が表示されます.

高層PCBの輸送には 大切に注意します 安全で間に合うように

• 商品が梱包されると 信頼される配送パートナーに渡されます
• 私たちの配送パートナーが安全な信頼性の高い輸送方法を使って 商品を顧客の住所まで届けます
• 顧客に追跡番号を 提供し 荷物の状態を監視できます
• 商品が到着すると,顧客の署名が必須で,商品の配達が確認され,商品が良好な状態で届くことを保証します.

慎重に包装され 信頼性の高い輸送方法により 顧客は 高層PCBが 完璧な状態で届くと 確信できます

FAQ:

• 設計の柔軟性向上: 高層PCBは,層数が多くなるため,より複雑でコンパクトな設計が可能である.
• 信号の整合性が向上する.より多くの層があれば,信号間のクロスストークと干渉が少なくなり,全体的な性能が向上する.
• 高密度: 高層PCBはより小さな領域でより多くのコンポーネントを収納することができ,小型化デバイスに最適です.
• より良い熱管理: 追加の層は,より良い温度制御と信頼性を確保し,熱を散らすためのより多くのスペースを提供します.
• 低騒音:多層のシールドが音量を低減し信号の質を向上させます.

• 信号の完整性: 設計により,信号間の干渉が最小限に保たれ,高品質の通信が維持される.
• 熱管理: 熱を効果的に散らすために,部品の適切な距離と適切な配置を考慮する必要があります.
• 電力配給:電力配給ネットワークは,すべての部品に安定した十分な電力を供給するように慎重に設計されるべきです.
• 交差音声: 信号間の交差音声を最小限に抑えるために,地平面や信号ルーティング技術などの措置をとるべきである.
• 製造可能性:設計は効率的な生産のために最適化され,コストを削減し,高品質の出力を確保する必要があります.
