| ブランド名: | Ben Qiang |
| モデル番号: | FR-4/ロジャーズ |
| MOQ: | 1PCS |
| 価格: | custom made |
| 支払条件: | 銀行振込/Alipay/PayPal |
| 供給能力: | 200,000平方メートル/年 |
| テクニカルパラメータ | 価値観 |
|---|---|
| 銅の厚さ | 厚い銅 (≥2オンス) |
| 最小の痕跡幅 | 0.2mm |
| 阻力制御 | そうだ |
| 溶接マスクの色 | 緑色 |
| 適用する | 電力電子機器 |
| 層数 | 14 |
| 表面塗装 | ENIG |
| パネルの最大サイズ | 600mm × 600mm |
| 最小の痕跡間隔 | 0.2mm |
| 厚さ | 1.6mm |
| 穴の最小サイズ | 0.3mm |

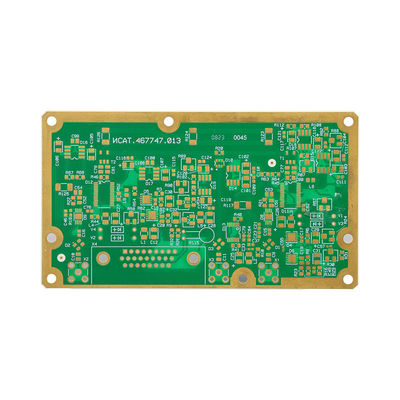

厚銅電源PCBは,特に高電力および重電流アプリケーションに対応するように設計された印刷回路板の一種です.厚い 銅 層 と 堅固 な 構造 で 特徴 的 です厳しい環境でも理想的な選択です
厚さ1.6mm 銅厚さ3オンスで このPCBは高電流に対応し 効率的な電源配送を可能にします費用対効果の高い選択肢として 様々な用途に利用できます.
厚銅電源PCBは危険物質の制限 (RoHS) 指示に準拠しており,環境と人間の健康の両方に安全であることを保証します.また,ENIG表面塗装も搭載されています.溶接しやすさと信頼性を向上させる平坦で均質な表面を提供します.
厚銅電源PCBは,特に高電力および重電流処理を必要とする幅広い用途に適しています.その一般的な用途には以下が含まれます:
厚銅電源PCBは,他のタイプのPCBと区別するいくつかの重要な特徴を提供しています.これらの中には:
全体的に,厚銅電源PCBは,高電源および重電流アプリケーションのための信頼性と効率的なソリューションです.厚い 銅 層 と 頑丈 な 構造 で 要求 の 高い 環境 に 使える よう に なる費用対効果性と安全基準の遵守性により,幅広い業界で好ましい選択肢となっています.
厚銅電源PCBは 特定のニーズと要求を満たすために設計されています私たちは,あなたの電源PCBが例外的なパフォーマンスと信頼性を提供することを保証します.
効率的な散熱と信頼性の高いパフォーマンスを要求する高電力アプリケーションのための完璧なソリューションです. 私たちのカスタマイズサービス,あなたの電源PCBは,次の属性を持っていることを確信することができます:
信頼性のある高性能の電源PCBの重要性について理解しています厚銅電源PCBが正確な仕様と要求を満たすように信頼して頂きの品質の 銅厚い電源PCBをお届けします
厚い銅電源PCBは,慎重にパッケージ化され,私たちの顧客に安全な配達を確保するために出荷されます.パッケージングプロセスには,次のステップが含まれます:
当社の標準 送料 方法 は,DHL,UPS,FedEx などの 評判 の 良い 宅配 サービス を 通し て 送料 を 送る こと です.また,より 大きい 注文 に 関し て 航空 貨物 と 海 貨物 の オプション も 提供 し て い ます.
すべての出荷品は,輸送中に損害または損失から保護するために保険に入っています.お客様は,提供された追跡番号を使用して出荷品を追跡することができます.
製品が安全で顧客に届くことを保証するために 梱包と輸送のプロセスは 最高の基準を満たしています
