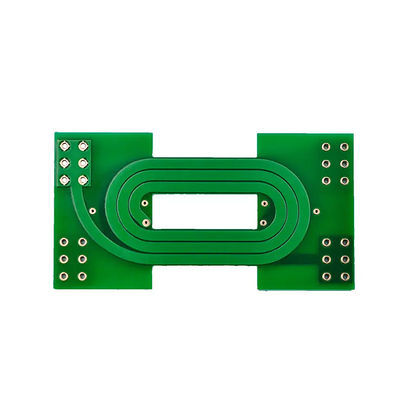

グリーンソルダーマスク ホワイトシルクスクリーン 2層銅PCB 最大電力効率

製品説明:

厚銅PCBは高品質の銅材料で作られ,優れた導電性と耐久性で知られています.このPCBは,高電流と高温アプリケーションを扱うために設計されています信頼性や性能が不可欠な 電力電子機器,自動車,航空宇宙,その他の産業で使用するのに理想的です

厚い銅PCBは 優れた熱消耗を可能に設計されています 高電力のアプリケーションでは非常に重要ですこのPCBは高電流負荷を処理し,熱を迅速かつ効率的に散布することができます部品の冷却と最適の動作を保証します

表面仕上げに関しては,厚銅PCBはHASL (Hot Air Solder Leveling) 仕上げで提供され,高電力アプリケーションに理想的な信頼性のあるコスト効率の良いコーティングを提供します.HASL 仕上げは,優れた熱伝導性を提供します熱消耗と高電力アプリケーションの信頼性にとって不可欠です.

厚銅PCBは RoHS に準拠しており,環境を害したり,人間の健康を危険にさらす危険物質を含まないことを意味します.このPCBは,高電力アプリケーションのための安全で環境に優しい選択になります.

厚い銅の電源層を備えた高品質のPCBが必要な人にとって 優れた選択です 自動車,航空宇宙,電力電子,電力伝送と熱消耗が不可欠な他の産業このPCBは,あなたのニーズを満たし,あなたの期待を上回るでしょう.

特徴:

• 商品名:厚銅PCB
• 表面塗装:HASL
• 適用:電源電子機器
• 銅の厚さ: 3オンス
• 厚さ:1.6mm
• 溶接マスク 色: 緑

銅厚い電源を持つPCBを探していますか? 厚い銅 PCB を探してください! このパワー厚い銅PCBは,銅厚さ3オンスと厚さ1.6ミリです.パワー電子の高電力アプリケーションに最適です表面はHASLで 溶接マスクは緑色です

技術パラメータ:

応用:

厚銅PCBは,電源,モーターコントローラ,インバーターなどの電力電子機器で使用されています.これらの装置は,高い電流処理能力と効率的な熱消耗を必要とします厚い銅層により熱伝導性が向上し,過熱や故障のリスクが軽減されます.

厚銅PCBは,エンジン制御ユニット,ダッシュボード電子機器,照明システムなどの様々な用途のために自動車業界でも使用されています.これらのアプリケーションは高い信頼性と耐久性を要求します厚銅PCBを使用することで達成できる.より厚銅層は振動と衝撃に対するよりよい抵抗も提供し,自動車用途に理想的な選択となります.

厚銅PCBは,航空宇宙および防衛産業で,航空電子,衛星通信,レーダーシステムなどのさまざまな用途に使用されています.これらのアプリケーションは,厳しい環境で高い性能と信頼性を要求します厚銅PCBを使用することで達成できます.より厚い銅層はまた,よりよい電導性を提供し,信号損失または干渉のリスクを軽減します.

厚銅PCBは,ロボット,PLC,モーションコントローラなどの産業自動化機器で一般的に使用されています.これらのアプリケーションは,高い電流処理能力と効率的な熱消耗を必要とします厚銅PCBを使用することで達成できる.より厚銅層は腐食と酸化に対するよりよい耐性を提供し,工業用アプリケーションに理想的な選択となります.

厚銅PCBは,MRIマシン,CTスキャナー,超音波システムなどの医療機器にも使用されています.これらのアプリケーションには高い性能と信頼性が必要です.厚銅PCBを用いて得られる厚い銅層はまた,より良い熱伝導性を提供し,過熱または故障のリスクを軽減します.

結論として,厚銅PCBは,高電流処理能力,効率的な熱消耗,信頼性が求められます最小痕跡距離: 0.2mm,最大パネルサイズ: 600mm X 600mm,表面仕上げ: HASL,層数:2,最小穴サイズ: 0.3mmは,幅広い産業とアプリケーションのための理想的な選択です.

カスタマイズ:

- 阻害制御:はい

- 層数: 2

- 最小痕跡幅0.2mm

- 溶接マスク 色:緑

- 最小穴の大きさ: 0.3mm

特定のニーズに合わせた厚銅のパワーPCBを入手してください. 今注文して最高の品質とサービスを提供してください!

サポートとサービス

厚銅PCB製品は,高電流と高電力のアプリケーションの要求を満たすために設計されています. 我々は,私たちの製品の最適なパフォーマンスを確保するために技術的サポートとサービスを提供します.含めて:

• 厚銅PCBの設計ガイドライン
• 高功率アプリケーションのための材料選択の支援
• 製品の性能を確保するための試験と検証サービス
• 特定の要件を満たすカスタマイズオプション
• プロトタイプと生産のための迅速なターンアウトタイム

専門家のチームは,最高の品質のサポートとサービスを顧客に提供することに専念しています. 技術的なサポートや詳細情報のために,私たちと連絡してください.

梱包と輸送:

商品のパッケージ:

厚銅PCB製品は,静止性のない袋に安全に詰め込まれ,輸送中に損傷を防ぐために十分なパッシングを付いた頑丈な紙箱に配置されます.箱は製品名でラベルされます.必要な場合は,特別な取り扱いの指示も.

輸送:

厚銅PCBの注文が処理されると,信頼性の高い宅配便で送られます.運送時間と費用は,目的地と選択された運送方法に依存します顧客には 追跡番号が提供され 荷物の進捗状況を監視できます

FAQ:

Q: その通り厚銅PCBの厚さ範囲は?
A: その通り厚さは2オンスから10オンスです

Q: その通り厚銅PCB製品の銅重量範囲は?
A: その通り銅の重量は70mmから400mmです

Q: その通り厚銅PCB製品には何層あることができるか?
A: その通りこの製品は1~6層に対応します.

Q: その通り厚銅PCB製品で達成できる最小の穴の大きさは?
A: その通り最小の穴の大きさは0.2mmです

Q: その通り厚銅PCB製品の最大ボードサイズは?
A: その通り最大ボードサイズは600mm × 1200mmです
