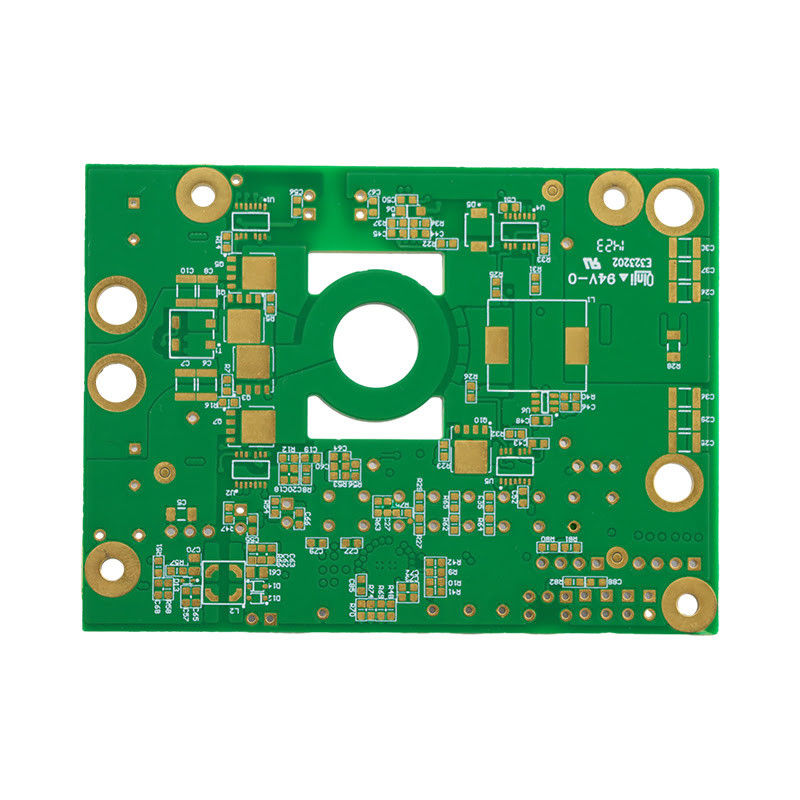

ENIG 重銅型印刷回路板 高密度インターコネクト PCB 0.2mm

製品説明:

厚銅電源PCBは,高電源アプリケーションのために設計された非常に信頼性と効率性の高い固体銅電源回路板です.それは伝統的なPCBの強化バージョンです.耐久性のある銅コアで,より高い電流と熱散を処理できるこの製品の主な特徴は以下の通りです.

厚銅電源PCBは,部品とコネクタの精密で正確な掘削を保証する最小穴の大きさ0.3mmで設計されています.部品の制御と配置がより良くなるより安定して信頼性の高い接続を保証します.

この製品のシルクスクリーン色は白色で,部品の配置と識別のための明確で可視なマークを提供します.これは,組み立てプロセスを助け,発生する問題をトラブルシューティングを容易にする.

厚銅電源PCBはインパデンス制御で装備されており,一貫した安定した電気性能を保証します.これは高速および高周波回路にとって特に重要です.信号損失や歪みを最小限に抑えるのに役立ちます全体のパフォーマンスを向上させる.

この製品の銅の厚さは 3オンスで 電力用途では 非常に信頼性と強度が高いオプションです厚い 銅 層 は,電流 を 運ぶ 能力 が 高まり,熱 の 散乱 が より 良く なる, サーキットの安全で効率的な動作を保証します.

厚銅電源PCBの溶接マスクの色は緑色で,銅の痕跡の上に保護層を提供し,ショート回路や損傷を防ぐ.緑色 は,ボード の 視覚 的 な 検査 に も 役立ち ます可能性のある問題を特定することが容易になります.

濃厚銅電源PCBは高性能アプリケーションのための高品質で信頼性の高いオプションです 固い銅電源回路板の設計,強化された銅電源PCB技術,堅固な銅コア電源板の構造信頼性と効率的な電源配送が不可欠な自動車,航空宇宙,工業電子などの産業にとって理想的な選択です.

特徴:

• 製品名:厚銅型PCB
• シルクスクリーン 色: 白
• 溶接マスク 色: 緑
• 表面塗装:ENIG
• 厚さ: 5.5mm
• 適用:電源電子機器
• 高電流容量銅PCB
• 耐久性のある銅製印刷板
• 強化された銅電源PCB

技術パラメータ:

応用:

強化銅電源PCBは,強固な銅コア電源板または重型銅印刷回路板としても知られており,電源電子業界を変革した革命的な製品です.最低の痕跡間隔が0である.2mmで最小穴の大きさは0.3mmで,このPCBは,高電力および高電流アプリケーションを簡単に処理するように設計されています.その溶接マスクの緑色と白色のシルクスクリーン色は,視覚的に魅力的で他のPCBから容易に区別することができます.

厚銅型電源PCBは,電源電子機器のアプリケーションのために特別に設計されています.自動車,航空宇宙,通信,再生可能エネルギーを含むさまざまな産業で広く使用されています.高電源と高電流を処理する能力は,電源などのアプリケーションの選択に役立ちます.LED照明も使っています

電気自動車の需要が増加するにつれて,効率的で信頼性の高い充電ステーションの必要性も増加します.これらの充電ステーションの電源と制御システムに決定的な役割を果たします強化された銅の電源能力により,充電ステーションは高電流に対応し,車両に安定した電源を提供できます.

太陽光発電所は 厳しい環境条件に耐えるために 堅牢で耐久性のある部品を必要とし 高い出力を供給します厚い銅製の電源PCBは,これらのプラントの太陽光インバーターと電源配送システムで使用されています強化された銅の電力は効率的なエネルギー転送を可能にし,強固な銅コアはPCBが高温と極端な気象条件に耐えられるようにします.

重い機械や機器が使用される産業環境では,信頼性の高いモーター制御システムが不可欠です.高電流を処理し,モーターを正確に制御するために,モーターコントローラに使用される厚い銅電源PCBこのPCBの強化された銅のパワーと頑丈な銅コアは,モーター制御システムがスムーズかつ効率的に動作することを保証します.

厚い銅電源PCBは 強化された銅電源と 堅牢な銅コアで パワーエレクトロニクス業界に革命をもたらしましたこれらのPCBは,様々な産業でアプリケーションを見つけ,多くの重要な電子システムの不可欠な部分になりました印象的な性能と耐久性により 厚い銅製のPCBは 電子機器の未来を動かす力になっています

カスタマイズ:

厚銅型電源PCBは 信頼性が高く 耐久性のあるソリューションですこのボードは,高い電流を処理し,安定した電源配送を提供することができます超厚い強度銅ラミナットは効率的な熱散を保証し,過熱のリスクを軽減します.

厚銅電源PCBの表面仕上げは ENIG です.この費用対効果の高い仕上げは,溶接のための滑らかな表面を提供し,酸化から銅の痕跡を保護します.

厚銅型電源PCBは,インペデンス制御で設計されており,一貫した信号の完整性を確保し,信号損失を最小限に抑えます.この機能は高速電源アプリケーションにとって重要です.

厚銅PCBは高電流を過熱せずに処理できます. そのため,電力を必要とするデバイスやアプリケーションに最適です.

厚銅 パワー PCB の シルクスクリーン 色 は 白い で,部品 や 痕跡 に 対する 明確 で 読みやすい 標識 を 提供 し て い ます.これ は 組み立て や 保守 に 便利 な もの です.

私たちは,すべてのプロジェクトが独自の要求を持っていることを理解しています. だからこそ,私たちは私たちの厚銅電源PCBのためにカスタマイズされたサービスを提供します. 我々は,痕跡幅,表面の仕上げ,阻力制御あなたの特定のニーズを満たすために,銅の厚さ,そしてシルクスクリーン色. あなたのプロジェクトを議論し,個別化引上げを得るために今日私たちに連絡してください.高品質で信頼性の高い厚い銅電源PCBをあなたのアプリケーションのために提供することを信頼してください.

梱包と輸送:

厚銅PCB製品は,慎重にパッケージ化され,お客様に安全で安全な配送を保証するために出荷されます.

パッケージ:

• すべてのPCBは,輸送中に損傷を防ぐために,個別に反静的袋に包装されています.
• 防静電袋は 強化された保護のために 頑丈な紙箱に入れます
• 大規模な注文では,複数のPCBをバブルラップまたは泡で包まれた箱に詰め込み,輸送中に移動または損傷を防ぐ.
• どの箱 に も 商品 の 名,量,および 特別 に 扱わ れる 指示 が 明確に 記さ れ て い ます.

輸送:

顧客のニーズを満たし,迅速な配送を保証するために,様々な配送オプションを提供しています.

• 国内注文では,UPS,FedEx,DHLなどの信頼できる運送会社で標準で迅速な送料を提供しています.
• 国際注文は,顧客の好みや緊急性によって,航空または海上輸送で送られます.
• 顧客が簡単に注文の状況を追跡できるように すべての出荷の追跡番号を提供します.
• カスタマイズされたパッケージングまたは配送オプションについては,サポートのために当社の販売チームに連絡してください.

厚銅電源PCB製品を選択してくれてありがとう. 私たちは高品質の製品を提供し,スムーズでタイムリーな配達プロセスを保証することにコミットしています.

FAQ:

• Q1. 銅の厚さは?
• A1. 厚銅電源PCBで使用される銅は,通常,1平方フィートあたり2オンスです.
• Q2. 厚銅電源PCBの最大電流容量は?
• A1. 厚銅電源PCBの最大電流容量は,通常標準PCBの3~4倍である.
• Q3. 厚銅電源PCBの最小痕跡幅は?
• A1. 厚銅電源PCBの最小の痕跡幅は,通常0.25mmである.
• Q4. 厚銅電源PCBは高温に耐えるか?
• A1. はい,厚銅電源PCBは,性能を損なうことなく高温に耐えるように設計されています.
• Q5. 厚銅電源PCBは高電源アプリケーションに適していますか?
• A1. はい,厚銅電源PCBは,高電源および高熱分散に対応する能力により,高電源アプリケーションのために特別に設計されています.
