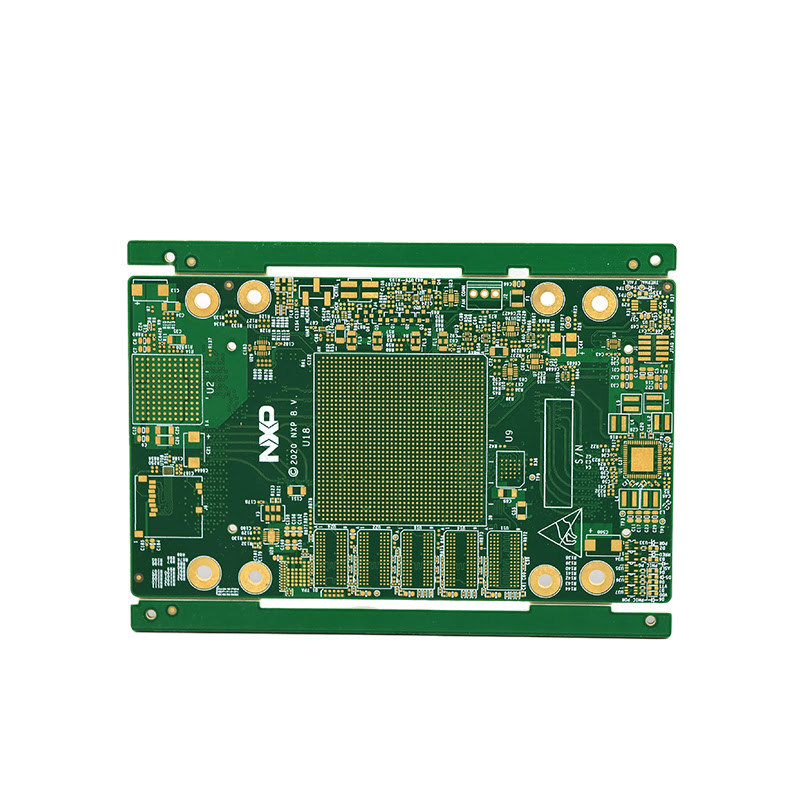

6 層 標準 銅 厚さ PCB ENIG 工業用 表面仕上げ

製品説明:

厚銅型電源PCBは,電源電子機器向けに特別に設計された印刷回路板の一種である.高品質の材料で作られ, 低抵抗と温度上昇を最小限に抑え, 高い電源と電流レベルに対応できる ユニークな構造を持っています.

厚銅電源PCBは,標準PCBよりも大幅に小さい0.2mmの最小の痕跡間隔を持っています.これはよりコンパクトな設計とより高い痕跡密度を可能にします.空間が限られている電源電子機器の理想的な選択です.

厚銅電源PCBは RoHS に準拠しており 鉛,水銀,カドミウムなどの有害物質を含まないことを意味します異なる用途で安全で環境に優しい.

厚銅電源PCBは6層で,ほとんどのPCBの標準です. しかし,銅層の厚さは,通常のPCBと区別します.パワーエレクトロニクスに適している.

厚銅電源PCBは緑色の溶接マスクの色を持っています. これはPCBで最も一般的に使用される色です.この色 は,きれい で プロフェッショナル な 見方 を 与える だけ で なく,板 の 痕跡 や 部品 の 見える こと に も 役立ち ます.

厚銅電源PCBは,電源,モーター駆動,インバーターなど様々なデバイスで使用するのに適しています.高電源と電流レベルに対応する能力は,要求の高いアプリケーションのための理想的な選択になります.

全体として,厚銅電源PCBは,電源電子機器の要求を満たす高性能,信頼性,そして汎用性のある製品です.そのユニークな構造と特徴は,通常のPCBと区別し,高電力アプリケーションで最適化された性能を提供します.

特徴:

• 製品名:厚銅型PCB
• シルクスクリーン 色: 白
• ローズ・コンパイル
• 阻力制御:はい
• 最小痕跡幅:0.2mm
• 最大パネルサイズ: 600mm × 600mm
• 厚度PCBと銅
• 厚銅の電源PCB
• 高電流アプリケーション用銅付き厚電量PCB

技術パラメータ:

応用:

厚銅電源PCBは,電源電子機器と高電流アプリケーションに最適に設計された特別印刷回路板です.厚さは1.6mm,最小痕跡距離は0.2mm,このPCBは,高電源密度の回路に理想的です そして,簡単に高電流負荷能力を処理することができます. それはすべての電源ニーズのための完璧なソリューションです.

厚銅電源PCBは,電源,インバーター,モータードライブなど,様々な電源電子機器に広く使用されています. また,電気自動車にも適しています.再生可能エネルギーシステム熱伝導性の高い電力を要求する産業用アプリケーション.

• 厚銅:厚い銅層で このPCBは 熱伝導性が高く 熱をより効率的に散布します
• 高電力密度:厚銅電源PCBは,高電源密度の回路を処理することができ,高電流アプリケーションに理想的です.
• 高電流持ち能力:このPCBは高電流容量で,高電力と高電流を必要とするアプリケーションに適しています.
• 低阻力:厚銅電源PCBは低インピーダンスを有し,よりスムーズな電源流を可能にし,電源損失を減らす.
• 頑丈 で 耐久 性高品質の材料で作られた このPCBは 頑丈で耐久性があり 寿命が長く 性能も向上します
• RoHS に準拠する:厚銅電源PCBは RoHS に準拠しており 有害物質を含まない 環境に安全です

厚銅電源PCBはインパデンス制御があり,一貫した安定した性能を保証し,敏感な電源電子アプリケーションに適しています.

厚い銅層の銅電源PCBは,高電源および高電流アプリケーションにおいて不可欠です.厚銅電源PCBは,電源電子機器の要求を満たすために必要なすべての機能と属性を提供. 高電力密度の回路,高電流容量,低阻力要求の理想的な選択です. 堅牢で耐久的な設計により,信頼性の高いパフォーマンスを保証します.パワーエレクトロニクスのアプリケーションでトップの選択肢になります.

カスタマイズ:

• 阻力制御:はい
• 最小痕跡距離:0.2mm
• 最小穴の大きさ:0.3mm
• 層数: 6
• 最小痕跡幅:0.2mm

厚銅電源PCBは,あなたの正確な仕様を満たすために設計されています.選択可能な様々なオプション私たちのカスタマイズサービスには,以下が含まれます:

• 抵抗制御により,一貫した性能と信号の整合性を確保する.
• 低密度ルーティングと高回路の複雑性を可能にするため,0.2mmの最小痕跡間隔.
• 最大の部品を収納し,よりよい熱消散を可能にするため,最小穴の大きさは0.3mmである.
• 費用と機能のバランスを確保するために 6つの層を数えます
• 電力信号の正確かつ正確なルーティングのために,最小0.2mmの軌跡幅を設定する.

厚銅型PCBは 優れた性能と信頼性を期待できます 高性能アプリケーションの理想的な選択です経験豊富なエンジニアは,あなたの特定の要求を理解し,あなたのニーズを満たすカスタマイズされたソリューションを提供するために,あなたと一緒に密接に働く高品質の銅厚い電源PCBを 提供します

梱包と輸送:

厚銅電源PCBは,顧客への安全な配送を保証するために,最大限の注意を払って梱包されています. 輸送中に損傷を防ぐために,各ボードは,個別に反静的バブルラップに包まれています.板 は 堅い 紙箱 に 置かれ,さらに 保護 を 与える ため に テープ で 密封 さ れ ます.

顧客の需要に応えるために様々な配送オプションを提供しています. 標準配送方法は,DHL,FedEx,UPSなどの信頼できる宅配サービスです. 緊急注文の場合,迅速な送料も提供しています.

ご注文が送られてきたら,追跡番号をご提供します. そうすれば,ご注文の進捗状況を把握できます.私たちの配送チームは,すべてのパッケージを注意深く監視し, 間に合って正確な配達を保証します.

送料は,注文のサイズと重量,目的地によって異なります.私たちは,お客様にとって最も費用対効果の高い送料ソリューションを提供するために努力します.

FAQ:

• 熱散の改善:PCB内の厚い銅層は,熱をより効率的に散布するのに役立ち,高電力アプリケーションのより良いパフォーマンスと信頼性を可能にします.
• 高電流容量:より厚い銅層により,より高い電流容量があり,高電力用途に適しています.
• 低電圧低下: 高電導性を持つ厚銅電源PCBは,電圧低下を軽減し,安定した電圧レベルを維持するのに役立ちます.
• より強い機械的強度:より厚い銅層は,より強い機械的強度も提供し,PCBをより耐久性があり,損傷に耐えるようにします.
• 費用対効果: 標準PCBと比較してコストが高くても厚い銅電源PCBは,追加の熱吸収器や冷却システムの必要性をなくすため,高電力アプリケーションのための費用対効果の高いソリューションである可能性があります.

• 電源と変換機
• 電気自動車とハイブリッド車両
• 太陽光パネルと再生可能エネルギーシステム
• 工業機器と機械
• 高功率LED照明

• 熱管理: PCB の厚い銅層は,効率的な熱散を保証し過熱を防ぐために適切な熱管理を必要とする.
• トレース幅と距離: トレース幅と距離は,高い電流に対応し,電圧低下を防ぐために慎重に設計する必要があります.
• 材料の選択:基板と銅の厚さの選択は,特定の用途と電力の要求に基づいて行うべきである.
• 設置と組み立て:PCBは,機械的な安定性を確保し,厚い銅層の損傷を避けるために適切な設置と組み立て技術で設計されるべきです.

• UL (Underwriters Laboratories) 認証で,特定の用途での PCB の安全性と信頼性を保証します.
• IPC (コネクティング・エレクトロニクス・インダストリーズ協会) の標準で,PCB設計,製造,組み立てに関するガイドラインとベストプラクティスを提供しています.
• RoHS (危険物質の制限) の遵守,電子製品における特定の危険物質の使用を制限する.
