| ブランド名: | Ben Qiang |
| モデル番号: | FR-4/ロジャーズ |
| MOQ: | 1PCS |
| 価格: | custom made |
| 支払条件: | 銀行振込/Alipay/PayPal |
| 供給能力: | 200,000平方メートル/年 |

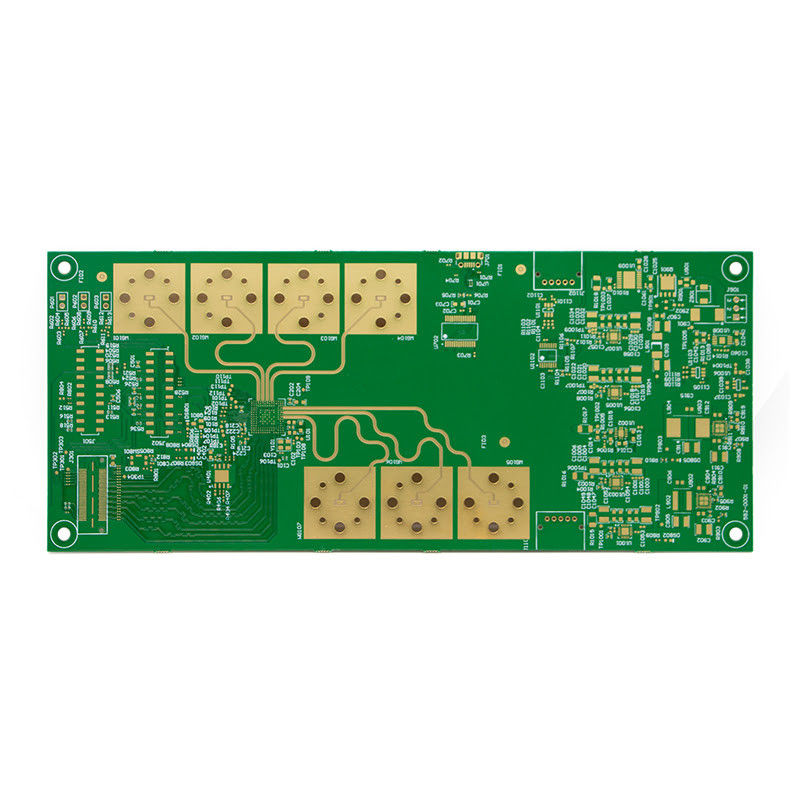

プロフェッショナル ヘビーゲージ 圧縮制御の銅の電源印刷回路板
厚銅電源PCBは,電源電子機器のアプリケーションのために特別に設計された高品質の印刷回路板です. 重厚の銅層の10層のボードです.高電流容量と優れた熱管理を提供この製品は RoHS に準拠しており,環境に対する安全性と持続可能性が保証されています.
厚銅電源PCBは10層のボードで,コンパクトで軽量な設計を必要とするアプリケーションに最適です.この層数により,よりシンプルで費用対効果の高い製造プロセスも可能になります.
厚銅電源PCBは,電子機器に特定の危険な物質の使用を制限する危険物質の制限 (RoHS) 指示に適合しています.製品が安全で環境に優しいことを保証します.
厚銅電源PCBは,電源,インバーター,モータードライブなど,電源電子機器のアプリケーションのために特別に設計されています.高電流容量と熱管理により,高電力および高周波回路を処理するのに理想的です.
厚銅電源PCBはENIGで仕上げられ,部品の配置と溶接のために平らで滑らかな表面を提供します.この表面の仕上げは,また,良質の溶接性と耐腐蝕性を提供します.
厚銅電源PCBは3オンス厚の銅を重量計銅板にします. これはより高い電流容量とより良い熱散を可能にします.高功率および高温アプリケーションに適している.
| テクニカルパラメータ | 記述 |
|---|---|
| 銅の厚さ | 3オンス |
| 最小の痕跡幅 | 0.2mm |
| パネルの最大サイズ | 600mm × 600mm |
| 溶接マスクの色 | 緑色 |
| 最小の痕跡間隔 | 0.2mm |
| 層数 | 10 |
| 厚さ | 2.4mm |
| 適用する | 電力電子機器 |
| 阻力制御 | そうだ |
| シルクスクリーン色 | ホワイト |
| 主要 な 特徴 | 耐久性のある銅電源印刷板 強化された銅電源回路 重量計の銅電源印刷回路板 高電流アプリケーション 厚い銅層 緑色溶接マスク白いシルクスクリーン阻力制御 |
厚銅電源PCBは 耐久性と信頼性の高い製品で 特殊に電源電子機器向けに設計されています高い電流や高温に耐える電力電子機器に最適です.
厚銅電源PCBの重要な特徴の一つは,その頑丈な銅電源基板です.この基板 は 高品質 の 銅 で でき,最大 の 強さ と 耐久性 を 確保 する ため に 強化 さ れ て い ますこれは,PCBが過熱や損傷のリスクなしに高レベルの電力を処理できるようにします.
厚銅電源PCBのもう一つの重要な側面は,強化された銅電源回路である.この回路は,高い電源負荷を処理し,PCB全体に均等に分布するように設計されています.すべてのコンポーネントが変動なく必要な電力を受けるようにする.これは,パワー電子機器の安定性と効率性を維持するのに役立ちます.
厚銅電源PCBは,以下を含む幅広い電源電子機器アプリケーションに理想的です.
厚銅電源PCBは,Rohsの準拠性により,環境に優しいもので,環境に配慮した産業やアプリケーションにとって好ましい選択となっています.
さらに,厚銅電源PCBは層数が10で,コンパクトでスペースを節約する設計に適しています.白い シルクスクリーン 色 は,PCB の 美学 的 な 魅力 を 増す だけ で なく,部品 や 接続 に 関する 明確 で 読みやすい 標識 を 確保 し ます.
0.3mmの最小穴のサイズは,厚銅電源PCBを高密度設計に適しており,部品間の効率的な電源転送を可能にします.
結論として,厚銅電源PCBは 強力で信頼性の高い電源を必要とする電源電子アプリケーションの不可欠な部品です.強化基板と回路高電力と効率性を要求する産業やアプリケーションのトップ選択となります
厚銅型電源PCBは 電力電子機器の 特殊なニーズを満たすために設計されていますこの頑丈な銅コア電源ボードは,高性能の電源ソリューションを提供するために完璧ですパーソナライズされたサービスにより あなたの電源回路板が あなたの正確な仕様と要求を満たすことを保証します
厚銅電源PCBは 高電源と高電流のアプリケーションに対応するために 特別に設計されていますこの回路板は,熱管理を改善し,抵抗を減らすことができます.効率的な電力供給を保証する.
この堅牢なデザインにより 耐久性と信頼性が向上します厳しい環境や要求の高いアプリケーションで使用するのに適しています.
厚銅型電源PCBは 固い銅コアで 高電流の低阻力経路を保証しますパワーエレクトロニクスの応用に理想的な選択となる.
