商品の詳細

ホーム製品

S1000-2M 厚銅PCB 厚銅プレート自動車電子機器用

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO/TS16949/RoHS/TS16949

適用する:

充満山

特徴:

厚い銅

材料:

S1000-2M

層:

厚さ:

2.0±0.2mm

穴の直径v:

機械的な穴 0.25mm 側面比:8:1

最低の幅/スペース:

200/200um

表面塗装:

ENIG ((0.05um)

内部モデル:

C488284C02

パッケージの詳細:

空気球の真空包装

供給の能力:

200,000平方メートル/年

ハイライト:

製品説明

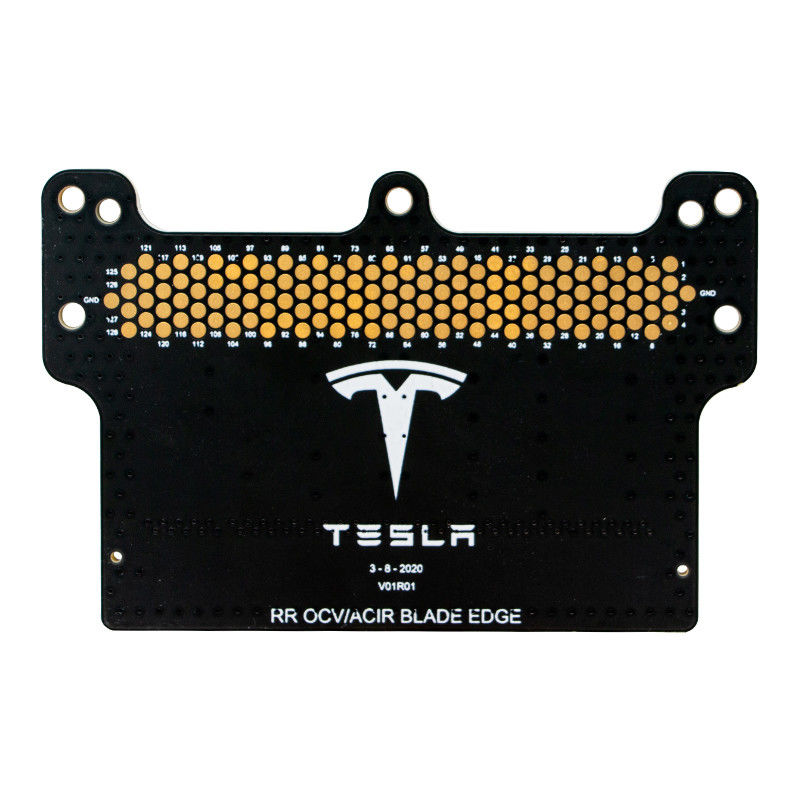

自動車用電子機器用厚銅板

プロジェクト	PCB 処理能力
層数	1-40 層
最小外線幅/スペース	3/3ミリ
銅の外側厚さ	280um ((8OZ)
内部銅厚さ	210um ((6OZ)
PCBの厚さの許容量	板の厚さ≤1.0mm,4層以下では ±0.1mm+/-0.05mm 板の厚さ>1.0mm ±10%
最低PTH	メカニカルホール 4ミリ,レーザー 3ミリ
材料	FR-4,高Tg,ハロゲン無,PTFE,ロジャーズ,ポリマイド
HDI	レベル2〜7
特別手続き	埋められた盲目バイアス,盲目スロット,固い柔軟な組み合わせ,混合圧,バックドリリング,埋められた抵抗,埋められた容量,フレーシングステップ,マルチコンビネーションインピーデンス
