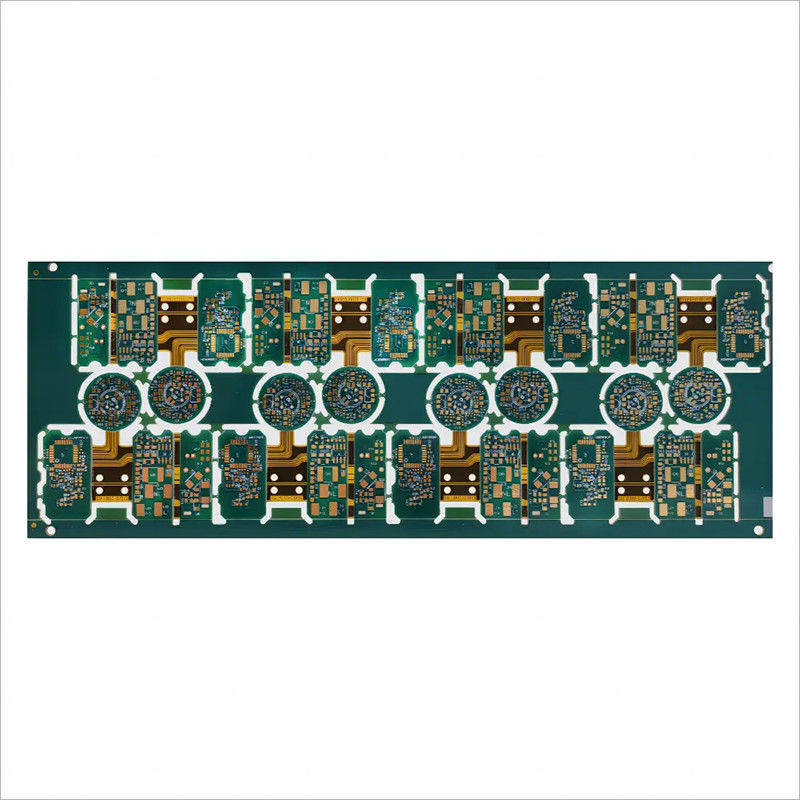

高密度PCBパネルは,小さなスペースで高いレベルの接続を必要とする企業のニーズを満たすために設計されています. 300 * 210mmのボードサイズと 1.5mmの厚さで,私たちのPCBボードは,スペースがプレミアムにあるアプリケーションに理想的ですナノ回路PCB技術により より小さなスペースに より多くの回路を詰めることができますビジネスにとって理想的な選択です 高いレベルのコネクティビティを 小さなパッケージで必要とします.
信頼性がPCBボードにとって 極めて重要だと理解しています高品質の材料と製造プロセスのみを使用します. 品質基準を満たしています.各ボードは厳格にテストされ 厳格な要求を満たしていることが確認されます
私たちのHDIプリントワイヤリングボードは 狭いスペースで 高いレベルの相互接続を必要とする企業向けに 設計されています複雑な電子機器や 単純な電気システムを作ろうとする場合抵抗制御と100%のテストにより,あなたは私たちのHDI印刷ワイヤリングボードがあなたのニーズを満たし,あなたの期待を超えると確信することができます.
高密度PCBパネルは,企業にとって完璧な選択です 相互接続のニーズに先端で,信頼性があり,効率的なソリューションを探しています. ナノ回路PCB技術で,より小さなスペースに より多くの回路を詰め込むことができます複雑な電子機器や シンプルな電気システムを作ろうとしても完璧なソリューションです..
| 適用する | 消費電子機器 |
|---|---|
| 層数 | 6層 |
| キーワード | 高密度インターコネクタ |
| 阻力制御 | そうだ |
| PCB 厚さ | 1.5 ミリ |
| PCBテスト | 100% テスト |
| 層数 | 1-30 層 |
| スタンシル サービス | そうだ |
| 表面仕上げ | 化学的ニッケルパラジウム |
| ガラスエポキシ | RO4350B Tg280°C,Er<3.48ロジャース・コープ |
この製品は高密度層PCBで マイクロビアPCB組立とナノ回路PCB機能があります
厚さわずか1.5mmで このマイクロビヤPCB組は コンパクトな設計と高性能を必要とするアプリケーションに最適ですHDI テクノロジーの利用により,高い信号密度を達成し,ボードのサイズを削減できます機能性や信頼性を損なうことなく
これらのHDI PCB板の化学的ニッケルパラディウム表面仕上げは,優れた耐腐蝕性を提供し,長い使用寿命を確保します.これは,厳しい環境で使用するのに適しています.,湿度,熱度,その他の要素への曝露が従来のPCBを損傷させる場合
4L 1+N+1 HDIボードは,5Gネットワーク,人工知能,自動運転車などの高速データ転送と処理を必要とするアプリケーションに特に有用です.高度 な 設計 と 製造 に よっ て,最高 の 性能 と 信頼性 を 要求 する 複雑な 電子 システム に 使える よう に なり ます.
4L 1+N+1 HDIボードは性能,信頼性,目標を達成するのに役立つこの高密度PCBパネルがあなたのビジネスにどのように役立つかについてもっと知りたいです.
