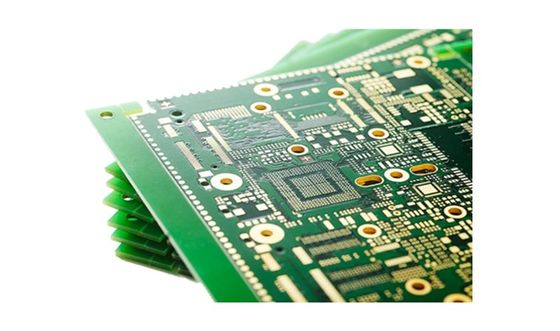

4L 1+N+1 HDIボードの重要な特徴の一つは,そのサイズである. 300 x 210 mm を測ると,これらのPCBはコンパクトであり,狭いスペースに簡単に収まる.電子機器や小型の機器で使用するのに理想的な選択肢です.
このHDIプリントワイヤリングボードは 小さく ステンシルサービスも付属していますこれは,部品の正確な配置を可能にし,PCBが正確な仕様に製造されていることを保証しますステンシル サービス は 誤り の リスクを 減らす こと に 役立ち,完成 品 が 最高 の 品質 で ある こと を 保証 し ます.
4L 1+N+1 HDIボードの性能は, 6層構成により,複雑なデザインとレイアウトを処理することができます.高性能の電子機器や機器で使用するために優れた選択です.
4L 1+N+1 HDIボードは,高品質で高密度な多層PCBを必要とする人にとって優れた選択です. メインボードや小型電子機器を設計しているかどうかにかかわらず,あなたのニーズを満たし,あなたの期待を上回る.
| ガラスエポキシ | RO4350B Tg280°C,Er<3.48ロジャース・コープ |
| 適用する | 消費電子機器 |
| 表面仕上げ | 化学的ニッケルパラジウム |
| 層数 | 6層 |
| シルクスクリーン色 | 白,黒,黄色,赤,青など |
| キーワード | 高密度インターコネクタ,高密度多層PCB,マイクロビアPCB組成 |
| PCBテスト | 100% テスト |
| プロセス | 浸水金 |
| 層数 | 1-30 層 |
| PCB 厚さ | 1.5 ミリ |
私たちのHDIプリントワイヤリングボードは 白色,黒色,黄色,赤色,青色など様々な色で提供されていますシルクスクリーン の 色 は,ボード の 異なる 部品 を 標識 し,識別 する ため に 用い られ ますHDI PCBボードはステンシルサービスも付属しており,組み立て中に精密で正確な溶接ペーストを適用できます.
HDIプリントワイヤリングボードはインペデンス制御で設計されており,信頼性の高い信号完整性を確保し,信号ノイズを削減します.HDI PCBボードの高密度インターコネクタ設計により,より小さな領域でより多くの接続が可能になりますこの設計により,HDI PCBボードは,より小さなフォームファクターでより高い機能性と信頼性を達成することができます.
HDIプリントワイヤリングボードは,幅広い製品アプリケーションの機会とシナリオに理想的です.その高密度のデザインは,コンパクトな電子機器で使用するのに最適です.スマートフォンなど高速データ転送機能により,ネットワーク機器,データセンター,通信システムで使用するのに最適です.
高密度PCB用には 多機能で信頼性の高いソリューションです 高密度インターコネクタ設計,インピーダンスの制御,電子メーカーや技術者にとって最高の選択肢ですコンパクトな電子機器のための高密度PCBパネル,またはネットワーク機器のための高速データ転送ソリューションが必要な場合,私たちのHDIPCBボードはあなたのニーズを満たすことができます.
私たちのHDIプリントワイヤリングボード製品は,以下のカスタマイズサービスを提供しています:
ナノ回路PCBとマイクロビアPCBの 組み立てのプロバイダーとして 私たちは,お客様の特定のニーズを満たすために カスタマイズすることの重要性を理解しています.あなたのHDI印刷ワイヤリングボードがすべての要求を満たすようにするために,あなたと一緒に作業する準備ができています.
私たちのHDI PCBボード製品技術サポートチームは,あなたが直面する技術的な問題であなたを助けるために利用できます.私たちのチームは,HDI PCB技術で非常に経験と知識があり,設計に関するガイドを提供することができます製造・組み立てプロセス
技術サポートに加えて,我々はまた,あなたのHDI PCBボード製品があなたの特定の要件と品質基準を満たすことを保証するための一連のサービスを提供します.これらのサービスには,以下が含まれます:
私たちの目標は,あなたが私たちのHDI PCBボード製品で成功した経験を持っていることを保証し,可能な限り高いレベルの顧客満足を提供することです.
商品のパッケージ:
輸送:
HDI PCBは"高密度互連印刷回路板"を略している.高密度回路を可能にするPCBの一種である.これは従来のPCBと比較して より多くの部品をより小さなボード領域に配置することを可能にしますこれはマイクロバイアス,ブラインドバイアス,埋葬バイアスを用いて達成されます. これらはすべてより効率的な信号のルーティングを可能にします.
2HDI PCBボードの使用の利点は?HDIPCBボードの使用の主な利点は,より高密度の回路を可能にすることであり,従来のPCBと比較してより小さなボード領域により多くのコンポーネントを配置できるということです.微生物を使って作れますさらに,HDI PCB はより優れた信号完整性と電気性能も提供します.板のサイズが小さくなっているため,より良い熱管理.
3HDIPCBボードは,伝統的なPCBとどう違いますか?HDI PCBは,高密度の回路を可能にするという点で,伝統的な PCBとは異なります.これは,より小さなボード領域により多くのコンポーネントを配置できるということです.これはマイクロビヤを使用して達成されます.,また,HDI PCB はより優れた信号完整性と電気性能を提供します.板のサイズが小さくなっているため,より良い熱管理.
4HDI PCB ボード は,通常 どの 用途 に 用い られ ます か.HDI PCBボードは,スマートフォン,タブレット,ラップトップ,ウェアラブル,医療機器,自動車電子機器,航空宇宙アプリケーションを含むさまざまな用途で使用できます.基本的には低密度回路を要するあらゆるアプリケーションは,HDI PCBを使用することで利益を得ることができます.
5HDI PCB 板のサプライヤーを選択する際にはどのような要素を考慮すべきですか?HDI PCB板のサプライヤーを選択する際には,いくつかの要因を考慮する必要があります.これらの要因には,HDI PCBの製造におけるサプライヤーの経験と専門知識,品質管理プロセス,特定の要求や仕様を満たす能力顧客サービスやサポートも特定のニーズと要求を満たす高品質のHDI PCBを供給できるサプライヤーを選択することが重要です信頼性があり 迅速な顧客サービスとサポートを提供できます
