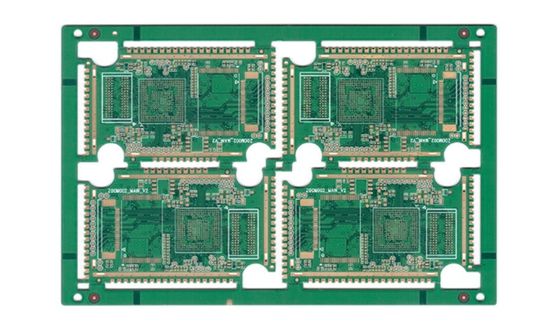

高密度インターコネクト ホワイト シルクスクリーン カラー 化学 ニッケル パラジウム HDI PCB

製品説明:

HDI PCBボードの製造に使用される浸し金プロセスは耐久性,耐腐蝕性,電導性を向上させます.このプロセスは,高密度の相互接続アプリケーションに最適である一貫性のある滑らかな表面仕上げを保証します.

HDI PCB ボードには白色,黒色,黄色,赤色,青色,その他様々な色が用意されています.この機能は,ボード上の部品を簡単に識別し,ラベルを付けることができます.

HDI PCBボードは,その信頼性と機能性を確保するために100%テストされます.これは,ボードが性能に影響を与える可能性のある欠陥や不具合から自由であることを保証するために行われます.

概要すると,HDI PCB Boardは高度な相互接続技術で設計された高密度相互接続印刷回路ボードです.耐久性 を 強化 する ため に 浸し金 工 術 を 用い て 製造 さ れ て い ますシルクスクリーン色のオプションにより,ボード上の部品を簡単に識別し,ラベルを付けることができます.信頼性と機能性を保証するためにボードは100%テストされています電子機器の様々な用途で メインボードとして使用するのに最適です

特徴:

• 製品名:HDI PCBボード
• PCB 厚さ: 1.5 mm
• PCBテスト:100%のテスト
• プロセス: 浸し金
• PCB名: 4L 1+N+1 HDIボード
• 適用: 消費電子機器
• 特徴:
• 微生物技術委員会
• 高密度PCBパネル
• ナノ回路PCB

技術パラメータ:

応用:

HDIPCBボードはガラスのエポキシ材料,特にRO4350B Tg280°C,Er<3.48をRogers Corpから使用しています.この材料は高い熱安定性と低い介電常量で知られています.高性能の電子機器で使用するのに最適ですHDIプリントワイヤリングボードは,複雑で高密度の回路のために十分なスペースを提供する最大30層で設計できます.ボードの厚さは1.5mmです.空間が重要なアプリケーションに最適です.

高密度相互接続印刷回路板は 6 層で 300 * 210 mm のボードサイズで,幅広い用途に最適です.HDI PCBボードが使用できる製品アプリケーションの場合やシナリオには,:

• 電気通信:HDI PCBボードは,ベースステーション,光ファイバー機器,衛星通信を含む幅広い通信アプリケーションで使用されています.このアプリケーションに理想的なものとする.
• 医療機器:HDI PCBボードは,モニタリング機器,イメージング機器,生命維持システムを含む幅広い医療機器で使用されています.この重要なアプリケーションで使用するために理想的.
• 航空宇宙と防衛HDI PCBボードは,航空宇宙および防衛アプリケーションの幅広い分野でも使用されています. 航空電子システム,レーダーシステム,ミサイルガイドシステムなど.高密度設計と小さな形状因子は,スペースがプレミアムにあるこれらのアプリケーションで使用するために理想的です.
• 消費電子機器:HDI PCBボードは,スマートフォン,タブレット,ラップトップを含む幅広い消費者電子機器でも使用されています.小型の形状と高密度なデザインは,これらのポータブルとコンパクトなデバイスで使用するのに理想的です.
• 工業用機器:HDI PCBボードは,ロボット工学,自動化システム,プロセス制御システムを含む幅広い産業機器で使用されています.高密度設計と小さな形状因子は,スペースがプレミアムにあるこれらのアプリケーションで使用するために理想的です.

結論として,HDI PCBボードは,幅広い用途で使用できる高度に汎用的で信頼性の高い高密度印刷回路ボードです.その 形状 の 細さ と 高密度 の 設計 に よっ て,空間 が 限られている 用途 に 理想 的 に 使える最先端の技術と優れた材料が 最高の性能と信頼性を保証します

カスタマイズ:

当社の高密度インターコネクタ (HDI) PCBボード製品は,お客様の特定のニーズを満たすためにカスタマイズすることができます. 当社のカスタマイズサービスには以下が含まれます:

• スタンシル サービス: はい
• エポキシガラス:RO4350B Tg280°C,Er<3.48ロジャース・コープ
• 阻力制御:はい
• PCBテスト: 100% テスト

私たちのHDI PCBボード製品は 高密度層 PCB,高度な相互接続 PCB,および高密度多層 PCBアプリケーションに最適です.製品を作れるようにしましょう.

サポートとサービス

HDI PCB 板の製品技術サポートとサービスには,以下が含まれます.

• 設計コンサルティングとエンジニアリングサポート
• プロトタイプ開発と試験
• 製造・組み立てサービス
• 品質管理と試験
• 製品ドキュメントと技術仕様
• 特定の顧客要件を満たすカスタマイズオプション
• 保証と修理サービス
• 製品の使用と保守に関する訓練と教育

梱包と輸送:

HDI PCBボードの製品パッケージ:

• HDIPCBボードは 静電損傷を防ぐために 静電防止袋に詰められます
• 防静電袋は泡のパッディングボックスに入れます
• 泡のパッディングボックスは,適切なサイズと強さを持つ紙箱に置かれます.
• 紙箱はテープで封印され,顧客の送料情報とラベルが箱に貼られます.

HDI PCBボードの出荷情報:

• HDIPCBボードは 信頼性の高い輸送会社から送られます
• 送料の仕方は,顧客が優先し,急いで送料を決定することができます.
• 顧客には 追跡番号が与えられ 荷物の状態を監視できます
• 配送時間は,運送会社と運送目的地によって異なります.

FAQ:

A: HDI PCBボードは,性能と機能の向上のために小さく密集した部品を備えるように設計された高密度相互接続印刷回路ボードです.ボードを小型化することを可能にする より複雑で複雑なデザインがあります.

A: HDI PCB ボードを使用する利点には,形状の要素が小さく,信号伝播が速く,信号損失が減少し,信頼性が向上し,機能性が向上します.また,ボードにより多くのコンポーネントを配置することができます高性能デバイスに最適です

A: HDI PCBボードはスマートフォン,タブレット,ラップトップ,デジタルカメラ,医療機器,航空宇宙機器など幅広い用途で使用されています.ミニチュアライゼーションを必要とするあらゆるアプリケーションに最適です高性能で信頼性があります

A: HDI PCB 板は,レーザードリリング,配列ラミネーション,マイクロボイアプロセスなどの先進技術を使用して製造されます.製造 過程 に は,多重 の 層 の 銅 と 隔熱 材料 が 積み重ね られ,相互 に 結びつけ られ,コンパクト で 信頼 できる 板 を 作り出す こと が 求め られ ます.

A:HDI PCBボードが持つことができる最大層数は,デザインの複雑性とサイズに依存します.しかし,ほとんどのHDI PCBボードは4〜10層があります.20層まであるデザイン層の数がボードのコストと製造時間に影響を与えます.
