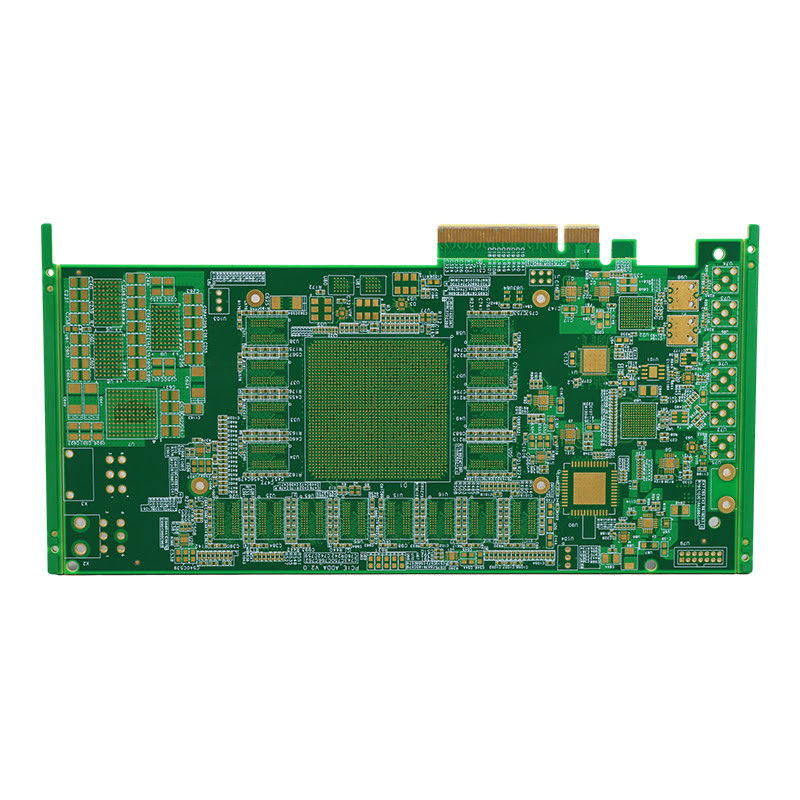

6 層 Hdi Pcb 化学 ニッケル パラジウム 表面仕上げ

製品説明:

HDI PCBボードは,様々な産業の高密度の相互接続要件を満たす最先端製品です.この先進的なボードは,複雑な電子アプリケーションのための高性能で信頼性の高いソリューションを提供するように設計されています.

• HDIインターコネクトボード: HDIPCBボードは高度密度のインターコネクトボードで,高度な電子アプリケーションで使用するために特別に設計されています.複雑な相互接続要件に対応するためのコンパクトで効率的なソリューションを提供します.
• マイクロビア PCB組成: HDI PCBボードは,より小さく,より精密なバイアスを作成することを可能にするマイクロビア技術で装備されています. これにより,より高い接続密度,高速および高周波アプリケーションの理想的な選択肢になります.
• 高密度層付きPCB:HDIPCBボードは,より小さなボードにより多くのコンポーネントを配置することを可能にする高密度層付き設計を使用します.現代の電子機器の要求を満たす よりコンパクトで効率的な製品です.
• 阻害制御: HDI PCBボードは阻害制御を提供し,信号が損失や歪みなく望ましい周波数で送信されることを保証します.高速および高周波のアプリケーションではこの機能が重要ですHDI PCBボードは,このような要求に応えるのに理想的な選択となります.
• ガラスエポキシ:HDI PCBボードは,優れた熱安定性と機械的強度を提供するRO4350Bガラスエポキシ材料ででき,Tgは280°C,Er値は3未満.48この材料は高温アプリケーションに最適で,信頼性の高い性能を提供します.
• シルクスクリーン:HDI PCBボードは,白色,黒色,黄色,赤色,青色を含む様々なシルクスクリーンカラーで利用可能で,デザインとカスタマイズオプションの柔軟性を提供します.
• 適用: HDI PCB ボードは主にスマートフォン,タブレット,ラップトップ,デジタルカメラなど,消費者電子機器で使用されます.この装置の理想的な選択になります..
• ステンシルサービス: HDI PCBボードはステンシルサービスを提供し,組み立て中に部品の正確かつ正確な配置を保証します. これによりより効率的で信頼性の高い最終製品になります.

高密度の接続ソリューションを 複雑な電子アプリケーションに提供しています 阻力制御などの先端機能によりマイクロヴィア技術この製品は,幅広い消費電子機器に適しています.RO4350B グラス エポキシ素材とカスタマイズ可能なシルクスクリーン色を使用することで,電子機器メーカーにとって信頼性と汎用性のある選択肢になりますさらに,ステンシルサービスにより 組み立ての際に精度と精度が確保され,高品質の最終製品が得られます.次の電子プロジェクトのためにHDI PCBボードを選択し,比類のないパフォーマンスと信頼性を体験.

特徴:

• 製品名:HDI PCBボード
• 層数: 1-30 層
• エポキシガラス:RO4350B Tg280°C,Er<3.48ロジャース・コープ
• PCB厚さ: 1.5mm
• 板のサイズ: 300 * 210 mm
• プロセス: 浸し金
• 主要な特徴:
  • ナノ回路PCB
  • HDI印刷ワイヤリングボード
  • 高密度インターコネクション印刷回路板
  • コンパクトな設計と高速信号伝送のための先進技術
  • 最大回路密度の30層まで
  • RO4350B 高熱安定性と低ダイレクト常数を持つエポキシガラス材料
  • Tg280°C 優れた耐熱性と信頼性
  • Er<3.48 低信号損失と高い信号完整性
  • 高品質で信頼性の高い材料を
  • 1薄くて軽いデザインの0.5mmの厚さ
  • 300 * 210mmボードサイズ,様々なアプリケーションで柔軟に使用するために
  • 優れた表面仕上げと溶接性のための浸し金プロセス

技術パラメータ:

応用:

HDI PCBボードは,高密度インターコネクトと浸透金プロセスにより,消費電子機器に広く使用されている先進的なインターコネクトボードです.様々な電子機器で高速信号伝送の要求を満たすことができる.

HDIPCBボードは スマートフォンやタブレットの不可欠な部品で 空間が限られており高速信号伝送が不可欠ですこの装置のコンパクトで薄いデザインにぴったりとフィットする浸し金処理は,信頼性と安定性のある接続を保証し,高性能アプリケーションに適しています.

高速の信号伝送能力のために使用されています. より高速で強力なデバイスの需要が増え,HDIインターコネクトボードは,複雑な高速回路に必要なサポートを提供します.薄くてコンパクトなデザインにより,他の部品のためにデバイス内にもっとスペースができます.

HDI PCBボードは,スマートウォッチやフィットネストラッカーなどのウェアラブルデバイスにも使用されています.その小サイズと高密度のデザインにより,これらのコンパクトデバイスに適しています.浸透金処理は,継続的な動きと着用でも信頼性の高い接続を保証します.高速信号伝送機能により,これらのデバイスはデータ収集と送信を迅速かつ正確に可能にします.

自動車業界では,HDI PCBボードは高速信号伝送能力と厳しい環境に耐える能力のために使用されています.高温や振動に耐える車両の制御システムやインフォテインメントシステムで使用するのに適しています.

HDIPCBボードは,様々な消費電子機器の汎用的で不可欠な部品です.その高密度設計,浸泡金プロセス,高速信号伝送能力により テクノロジーの世界では 信頼性と効率性が向上しています.

カスタマイズ:

製品名:HDI PCBボード

表面仕上げ:化学ニッケルパラジウム

適用: 消費電子機器

スタンシル サービス: はい

PCB厚さ: 1.5mm

エポキシガラス:RO4350B Tg280°C,Er<3.48ロジャース・コープ

主要な特徴:

• 微生物技術委員会
• 高密度PCBパネル
• 微生物技術委員会
