| ブランド名: | Ben Qiang |
| モデル番号: | FR-4/ロジャーズ |
| MOQ: | 1PCS |
| 価格: | custom made |
| 支払条件: | 銀行振込/Alipay/PayPal |
| 供給能力: | 200,000平方メートル/年 |

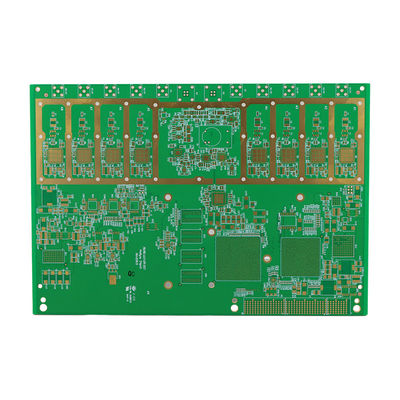

300 * 210 mm 高密度多層PCB 阻力制御
| テクニカルパラメータ | 価値 |
|---|---|
| PCB 厚さ | 1.5 ミリ |
| 適用する | 消費電子機器 |
| PCBテスト | 100% テスト |
| ステンシル サービス | そうだ |
| キーワード | 高密度インターコネクタ,先端インターコネクタPCB,HDIプリントワイヤリングボード |
| 層数 | 1-30 層 |
| 層数 | 6層 |
| シルクスクリーン色 | 白,黒,黄色,赤,青などです |
| 阻力制御 | そうだ |
| Pcb名 | 4L 1+N+1 HDIボード |
HDI PCBボード (High-Density Interconnect PCB) は,様々な消費者電子機器でメインボードとして使用される印刷回路ボードの一種である.この先進的なPCB技術により,より高い密度の部品がボードに配置されます, より小さく,よりコンパクトなデザインを意味します.
HDIPCBボードは 1~30層の層数を持つことができ,幅広い用途に適しています.汎用性と高性能により,スマートフォンなどの消費電子機器で人気の選択肢となっています.,タブレット,ラップトップ,その他の携帯機器
HDI PCBボードの重要な特徴の一つは,マイクロビア PCB組成である.マイクロビアは,異なる層の部品の接続を可能にするボードに穴が開く小さな穴である.板のサイズを小さくして機能性を高める限られたスペースで高密度な部品を必要とするデバイスに最適です.
ナノ回路PCB技術もHDIPCBボードの製造に使用され,より高い統合レベルを達成するために,より小さく,より薄いコンポーネントを使用します.この結果,よりコンパクトで軽量なボードになります携帯電子機器にぴったりです
HDI PCBボードは,その多くの利点のために消費者電子機器業界で広く使用されています.高密度層構造により,より小さなボードにより多くのコンポーネントが配置できます.装置の総サイズと重量を減らすことスマートフォンやタブレットなどのスライムでコンパクトなデザインを必要とするデバイスに最適です.
さらに,HDI PCBボードは,ホワイト,ブラック,イエロー,レッド,ブルーなどの様々なシルクスクリーンカラーオプションで高度にカスタマイズできます.これは,部品の識別を容易にし,ボードの全体的な美学を向上させるさらに,インペデンス制御も提供し,ボードの安定した信頼性の高いパフォーマンスを保証します.
結論として,HDI PCBボードは,特にコンパクトな設計で高密度な部品を必要とするデバイスでは,消費者電子機器業界で重要な部品です.マイクロボリアとナノ回路技術パーソナライズ可能な機能とともに,消費者電子機器のメインボードのトップ選択となっています.
高密度インターコネクション (HDI) のPCBボードは 特定の要件を満たすために完全にカスタマイズできます.優れた性能と信頼性を提供します.
6つの層で 信号の完全性を最大限に抑えます性能を犠牲にせずにコンパクトなデザインを提供します簡単に組み立てられるため ステンシルサービスも提供し 最大耐久性のために 1.5mm の PCB 厚さも提供しています
