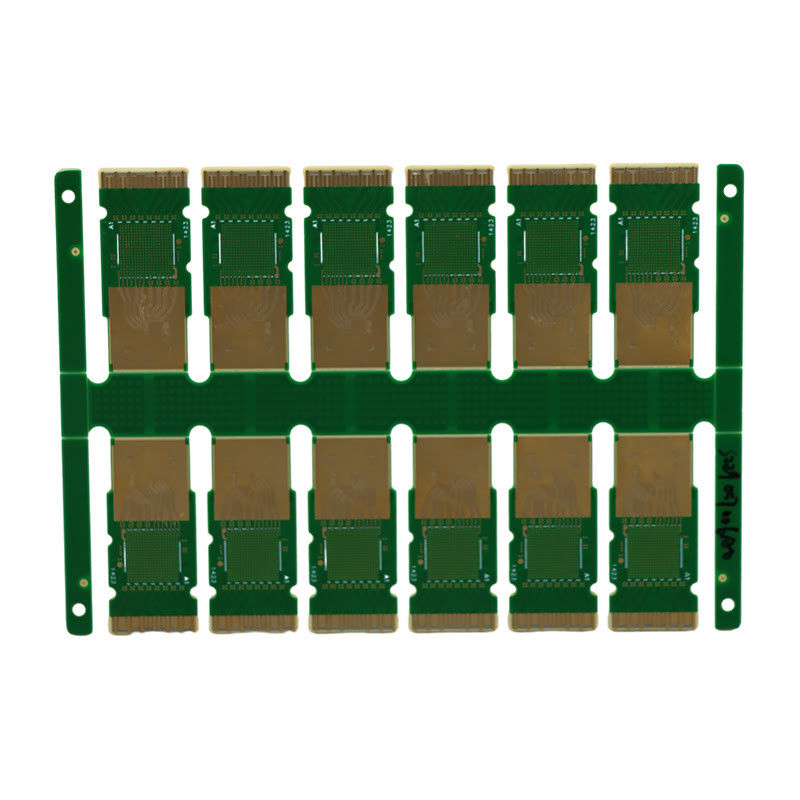

ネットワーク 5G オプティカルモジュール PCB オプティカル印刷回路板 ENIG

製品説明:

5G オプティカルモジュールPCBは 5G オプティカルトランスミッターのために特別に設計された次世代PCBです.これらの要求を満たすような先進的なPCBの必要性が不可欠になりました5G オプティカルモジュールPCBは これらの要求を満たすのに最適なソリューションです

5G光学モジュールのPCBは25mm×25mmのコンパクトサイズで,高速光学モジュールの最小のPCBの一つです.この小さなサイズにより,よりスペースを節約する設計と様々なデバイスやシステムへの統合が容易になります.

5G光学モジュールPCBは1310nmの波長で動作し,長距離伝送に最適です.この波長は光通信に使用され,低衰弱と高い伝送効率を提供します..

5G光学モジュールPCBの送信距離は10kmで,長距離通信とデータ送信に適しています.デバイスとネットワークの間を長距離でシームレスに接続できます.

5G光学モジュールPCBは 3.3Vの低電源で動作し,エネルギー効率が高く環境に優しい.この低電力消費は,熱発生を削減し,PCBの寿命を増やすのに役立ちます.

5G光学モジュールのPCBは,酸化と腐食に対する優れた保護を提供する高度な表面仕上げである電解のないニッケル浸透金 (ENIG) で完成しています.耐久性と信頼性を保証します厳しい環境でも

5G光学モジュールPCBは高速通信用に設計され 非常に高速で大量のデータを処理できますリアルタイムのデータ転送を必要とするアプリケーションに最適です5Gネットワーク,クラウドコンピューティング,高速インターネットなど

5G光学モジュールのPCBは高度な設計と高品質の材料により 低損失で高周波信号を処理できますこれは,PCBが高い伝送速度を維持し,信頼性の高いパフォーマンスを提供することを保証します.

5G光学モジュールPCBは高性能PCBで 5G光学伝送の厳しい要求を満たすために設計されています.5G業界で製造者やエンジニアが選ぶものになっています.

5G光学モジュールPCBは 5Gネットワークにおける高速光学伝送のための完璧なソリューションですそして高性能の機能により 次世代の光学モジュールのトップ選択になります5G オプティカルモジュールPCBにより,長距離でもシームレスで信頼性の高いデータ転送を保証できます.

特徴:

• 製品名: 5G 光学モジュールPCB
• 表面塗装:ENIG
• サイズ: 25mm × 25mm
• 阻力制御: 50Ω
• 電源 3.3V
• 適用: 5Gネットワーク
• 高速データ転送
• 高周波信号処理
• 5G オプティカル受信機回路板
• 5G光ファイバーモジュールボード
• 5G オプティカルネットワークモジュールPCB

技術パラメータ:

応用:

5G光学モジュールPCBは,次世代光学通信システムの増加するデータ需要を満たすために特別に設計された最先端製品です.高性能PCBは先進技術と部品を統合していますデータセンター,電信ネットワーク,その他の高速データ転送アプリケーションにとって不可欠な部品です.

5G光学モジュールPCBは低電圧3.3Vの電源で動作し エネルギー効率が高く 費用がかかりませんこのPCBは,エネルギー消費を最小限に抑えながら高速データ送信を必要とする5Gアプリケーションに理想的なソリューションです..

5G オプティカルモジュールPCBは,10Gbpsのデータ速率で高速データ転送に最適化されています.この例外的なデータ速度は効率的で信頼性の高いデータ転送を保証します.高速で大規模なデータ送信を必要とするアプリケーションに最適化ビデオストリーミング,クラウドコンピューティング,仮想現実など

5G光学モジュールのPCBは,優れた電伝導性,熱耐性,耐腐蝕性を提供する電解ニッケル浸透金 (ENIG) の表面仕上げでコーティングされています.この表面の仕上げは,高品質の信号を保証します耐久性が向上し,PCBの寿命が延長され,5Gアプリケーションの信頼性の高い選択肢となっています.

5G光学モジュールのPCBは,危険物質の制限 (RoHS) 基準に適合し,安全性と環境持続可能性を保証します.これは,PCBに有害物質が含まれていないことを意味します.世界的な環境規制に準拠しています.

5G オプティカル モジュール PCB は 50Ω の制御されたインペダンスを有し,安定した一貫したパフォーマンスを保証します.この機能は高速データ転送にとって重要です.信号損失を最小限に抑え,最適な信号完整性を確保するため信頼性と効率性の高い通信システムです

5G オプティカルモジュールPCBは,以下を含む様々なアプリケーションとシナリオにおいて不可欠な部品です.

• データセンター: 高データレートと低電力消費により,5G光学モジュールPCBは,大量のデータを迅速かつ効率的に送信する必要があるデータセンターで使用するのに理想的です.
• 通信ネットワーク: 5G オプティカルモジュールPCBは,高速で信頼性の高いデータ送信を必要とする通信ネットワークに最適です.5G無線ネットワークや光ファイバーネットワークなど.
• 高速コンピューティング: 5G オプティカルモジュールPCBは,クラウドコンピューティングやビッグデータ処理などの高速コンピューティングアプリケーションのゲームチェンジャーです.大量のデータを処理し,リアルタイムで送信する必要がある場合.
• 仮想現実: 5G オプティカルモジュールPCBは,仮想現実技術の開発と導入に不可欠です.流暢で没入感のある体験のために高速なデータ送信を必要とする.

卓越した性能と様々なアプリケーションとシナリオとの互換性により,5G光学モジュールPCBは,5G時代の高速データ転送に革命をもたらす最前線に立っています.

カスタマイズ:

5G オプティカルモジュールPCBは高速データ転送のための次世代ソリューションを提供しています. 25mm x 25mmのコンパクトサイズで,このPCBは空間制限のアプリケーションに最適です.

私たちのカスタマイズされたサービスの主要な特徴には,以下が含まれます:

• サイズ: 25mm x 25mm
• 送信距離: 10km
• 銅の厚さ: 1オンス
• 材料: FR-4
• データ速さ: 10Gbps

5GモジュールPCBは 最高の性能と信頼性を備えており 高速光学データ送信に最適ですこのボードは長距離データ転送に最適です.

5G光学モジュールPCBを 独自のニーズに合わせて 設計できます顧客に個性的なソリューションを提供することに専念しています.

高速データ送信のニーズのために 次世代の光学モジュールPCBを選択し プロジェクトへのシームレスな統合のために パーソナライズされたサービスを利用してください

梱包と輸送:

5G オプティカルモジュールPCBは,お客様に安全で安全な配送を保証するために,非常に慎重にパッケージされています.

5G オプティカルモジュールPCBは,輸送中に損傷を防ぐために,個別に反静的袋に詰められています.その 袋 は,さらに 保護 を 与える ため に,さらに 緩み 材料 を 付加 し た 頑丈 な 紙箱 に 置か れ ます.

当社は,お客様 の 必要 に 応じ て,いくつかの 送料 方法 を 提供 し て い ます.当社の 標準 的 な 送料 方法 は,DHL,FedEx,または UPS などの 評判 の 高い 国際 宅配 会社 に よっ て です.緊急の注文では 迅速な送料も提供します.

国際出荷の場合は 順調な配送プロセスを確保するために 必要なすべての関税と輸出書類を処理しますまた,私たちの顧客のために追跡情報を提供します 彼らの出荷の進捗状況を監視するために.

5G オプティカルモジュールPCBでは,製品の安全性と間に合う配送を優先しています.私たちのパッケージングと出荷プロセスは,高品質な顧客体験を提供することにコミットしていることを反映しています.追加質問や 送料の特別要求がある場合は連絡してください.

FAQ:

• 高速で低遅延
• 5Gネットワーク技術をサポート
• コンパクト サイズ と 軽量 デザイン
• 高い送電率と容量
• 様々な装置とシステムと互換性がある
