5G光学モジュールPCB
Created with Pixso.

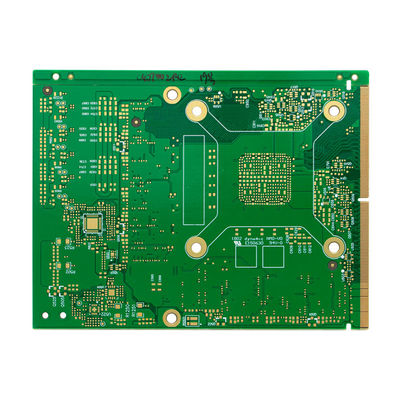

多層5G光学モジュールPCB 6層 高 TG170 大量注文のための高速データ処理

多層5G光学モジュールPCB 6層 高 TG170 大量注文のための高速データ処理

詳細情報
準拠性:
RoHS
適用する:
5Gネットワーク
阻力制御:
50Ω
送信距離:
10KM
データレート:
10Gbps
層:
4
コネクタタイプ:
LC
材料:
FR-4
ハイライト:

高TG170 5G光学モジュールPCB

,

6層5G光学モジュールPCB

製品説明

製品説明:

5G 光学モジュールPCB

5G オプティカルモジュールPCBは 5G オプティカルネットワークのために特別に設計された最先端製品です.高性能の光学データ転送ボードで,信頼性と高速なデータ転送を長距離に可能にします.

製品概要

5G光学モジュールPCBはFR-4材料で4層プリント回路板 (PCB) で,送信距離は10kmです.-40°Cから+85°Cまでの極端な温度で動作するように設計され,.3V電源.この特徴の組み合わせは, 5G オプティカルネットワークで使用するために非常に耐久性があり効率的な製品になります.

主要 な 特徴
  • 高速データ転送:5G オプティカルモジュールPCBは高速データ転送を容易にするように設計されており,大量のデータを迅速に送信する必要がある5Gネットワークで使用するのに最適です.
  • 長い伝送距離:この製品は,送信距離が10kmで,長距離にデータを送信することができ,大規模5Gネットワークで使用するのに適しています.
  • 頑丈な材料:PCBは FR-4 材料で作られ,高強度と耐久性で知られており,製品の長寿を保証します.
  • 広い動作温度範囲:5G光学モジュールPCBは,-40°Cから+85°Cの極端な温度で動作することができ,様々な環境で使用するのに適しています.
  • 効率的な電力消費:この製品は 3.3V の電源で,より少ない電力を消費し,エネルギー効率とコスト効率を高めます.
申請

5G光学モジュールPCBは,以下を含む様々な用途で使用できる汎用的な製品です.

  • 5G オプティカルネットワーク
  • 光ファイバー通信システム
  • データセンター
  • 電気通信ネットワーク
  • 高速データ転送アプリケーション
結論

5G光学モジュールPCBは高品質で信頼性の高い製品で,5G光学ネットワークの効率的な機能に不可欠です.強力で効率的な通信システムを確立したい組織にとって貴重な資産です極端な温度で動作する能力と 長い送信距離を持つこの製品は 5G ネットワークインフラストラクチャにとって必須です



特徴:

  • 製品名: 5G 光学モジュールPCB
  • 層: 4
  • 電源 3.3V
  • 波長: 1310nm
  • 適用: 5Gネットワーク
  • 適合性: RoHS
  • 5G オプティカル受信機回路板
  • 高速光学モジュールPCB
  • コンパクト で 軽量 な デザイン
  • 高速データ転送
  • 信号 の 完全 性 を 強化 する


技術パラメータ:

属性 価値
製品名 5G 光学モジュールPCB
適用する 5Gネットワーク
電源 3.3V
動作温度 -40°Cから+85°C
波長 1310nm
サイズ 25mm × 25mm
データレート 10Gbps
送信距離 10km
材料 FR-4
表面塗装 ENIG
コネクタタイプ LC


応用:

5G オプティカル モジュール PCB:高速データ伝送の強化

世界が急速に 5G テクノロジーの時代に向かっているため 高速データ伝送の需要は急激に増加しています5G オプティカルモジュールPCBが開発されています.

製品概要

5G光学モジュールPCBは,5Gネットワークアプリケーション用に設計された専門回路ボードである.光学送信機と受信機で構成され,LCコネクタを通じて接続されている.ボードは,特に40°Cから+85°Cの極端な温度で動作するように設計されています使用された表面仕上げはENIG (Electroless Nickel Immersion Gold) で,銅の厚さは1オンスで,高周波信号に適し,信頼性の高い接続を保証します.

5Gネットワークにおける応用

5G光学モジュールPCBは5Gネットワークインフラストラクチャにおいて重要な役割を果たし,データセンター,通信塔,ワイヤレスネットワークなどのさまざまなアプリケーションで使用されている.デバイス間での高速通信が可能です,シームレスな統合とスムーズなネットワーク体験を保証します.

性能 を 向上 さ せる コンパクト デザイン

5G オプティカルモジュールPCBのコンパクトな設計により,スペースの効率的な利用が可能になり,性能も向上します.小さな形状により,空間が限られたデバイスで使用するのに適しています.データ送信の質を損なうことなく.

高速データ転送

5G光学モジュールPCBは高速データ転送に対応するように設計されており 5Gネットワークに最適です数ギガビット/秒までのデータ速度に対応できる迅速かつ信頼性の高いデータ転送を保証します.

信頼性の高い接続

5G光学モジュールPCBで使用されているENIG表面仕上げは平らで滑らかな表面を提供し,光学送信機と受信機間の信頼性と安定性のある接続を保証します.これは高速データ信号の効率的な送信に不可欠です.

結論

5G オプティカルモジュールPCBは,5Gネットワークインフラストラクチャの重要な構成要素であり,高速データ送信と信頼性の高い接続を可能にします.高品質な材料が5G技術の世界におけるシームレスな統合と性能向上のための不可欠なツールとなっています.



カスタマイズ:

5G オプティカル モジュール PCB パーソナライズ サービス

私たちの5G光学モジュールPCBは 特定のニーズを満たすために 高速のパフォーマンスとカスタマイズオプションを提供しています私たちの専門家のチームは,あなたのニーズに合わせたボードを設計し,製造するためにあなたと一緒に密接に働く.

製品属性
  • 電源 3.3V
  • サイズ: 25mm × 25mm
  • 適合性: RoHS
  • 銅の厚さ: 1オンス
  • 材料: FR-4

5G オプティカルモジュールPCBは 高速性能と信頼性の高い接続を期待できます私たちのボードは5G技術の要求を満たすために設計され,高速ファイバートランシーバーと光ファイバーモジュールで使用するのに最適です.

カスタマイズオプション:

5G光学モジュールPCBでは それぞれのプロジェクトがユニークで 独自のソリューションが必要だと理解しています私たちのボードがあなたの特定のニーズを満たすことを保証するために. 私たちの経験豊富なチームは,以下のカスタマイズであなたを支援することができます:

  • 板の大きさと形
  • 部品の数と配置
  • 材料の選択
  • 銅の厚さと層数
  • 特殊な特徴と機能

最先端の製造設備と先進技術により 高品質でカスタマイズされた 5G 光学モジュール PCB を提供できます

なぜ 私たちを選んだのか?

5G光学モジュールPCBに関しては 私たちは専門家です テレコム産業向け 高速PCBの設計と製造に 長年の経験があります品質と顧客満足へのコミットメントは,我々を5G市場における多くの企業の信頼できるパートナーにしました.

優れた技術者と技術者のチームが 顧客に優れた製品とサービスを提供することに専念しています最先端の技術と業界最高の慣行を使用して,私たちのボードが最高水準の品質とパフォーマンスを満たすことを保証します.

5G光ファイバートランシーバーと光ファイバーモジュールのニーズに 信頼性があり 高速でカスタマイズ可能なソリューションを 5G光ファイバーモジュールPCBで選択してください私たちのカスタマイズされたサービスについてより多くのことを学ぶために今日私達に連絡してください.



梱包と輸送:

5G オプティカルモジュールPCBの梱包と出荷

5G オプティカルモジュールPCBは,お客様に安全に届けられるように慎重に梱包されています.以下の梱包材料を使用しています:

  • 電気静止放電からPCBを保護する抗静的袋
  • 輸送中の衝撃から保たれ,防護するための泡の包装.
  • 強い波紋紙箱で PCBを安全に保持し 運送中に損傷を防ぐ
  • PCBを固定し 輸送中に動かないようにする泡の挿入物

5G オプティカルモジュールPCBを顧客に迅速かつ安全に届けられるように設計されています.

  • 標準送料: 当社の標準送料方法は,信頼される宅配サービスを通じて,迅速かつ信頼性の高い配達を保証します.
  • エクスプレス送料:緊急の注文では,速送宅配サービスを利用し,迅速な配送時間を保証します.
  • 国際 送料: 世界 的 な 顧客 の 必要 に 応える ため,世界 規模 に 送料 を 行なう.国際 送料 は 目的国 に かなっ て 異なっ て い ます.

注文が送られてきたら 追跡番号を用意して 簡単に配達状況を追跡できます5G光学モジュールのPCBを保護し,安全到着を保証するために設計されています.
