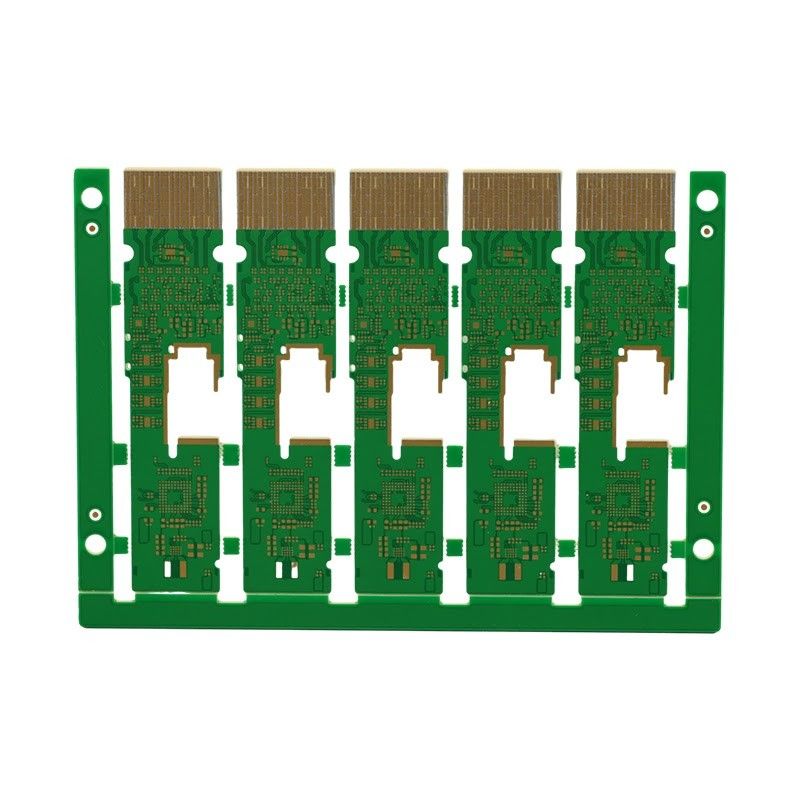

1オンス銅厚み光回路板 データ転送のためのLCコネクタ

製品説明:

5G光学モジュールPCBは,特に5Gファイバートランシーバーボードのために設計された高速で次世代のPCBです.5G市場が急速に発展する需要に応えるため 最新の技術で設計されています.

5G オプティカルモジュールPCBは4層で,5Gファイバートランシーバーボードにコンパクトで効率的な設計を提供します.複数の層により機能性と性能が向上します.高速データ送信に理想的な選択肢となる.

5G光学モジュールPCBは -40°Cから +85°Cまでの極端な温度に耐えるように設計されています. これにより,幅広い環境で信頼性のある動作が可能になります.5G業界における様々な用途に適している.

5G光学モジュールPCBの銅厚さは1オンスで 優れた伝導性と安定性を提供します. これは効率的な信号伝送を保証し,信号損失を最小限に抑えます.高品質で信頼性の高いデータ転送.

5G オプティカルモジュールPCBは,信号の完整性を維持し,干渉を減らすために重要な50Ωのインペデンス制御を持っています.これは最適なパフォーマンスと安定性を保証します.5Gアプリケーションにおける高速データ転送の好ましい選択肢となります.

5G オプティカルモジュールPCBは,10kmの送信距離があり,5Gネットワークで長距離データ送信に適しています.長距離のシームレスな通信を可能にします.

結論として 5G オプティカルモジュールPCBは 次世代の5G市場向けに設計された 高品質で高性能なPCBです 4つの層で 幅広い動作温度範囲で1オンス銅の厚さ50Ωのインペデンス制御と10kmの送信距離で,5Gファイバートランシーバーボードに最適です

特徴:

• 製品名: 5G 光学モジュールPCB
• 阻力制御: 50Ω
• コンネクタタイプ:LC
• 表面塗装:ENIG
• 層数: 4
• 波長: 1310nm
• オプティカルデータトランスミッションボード
• 5G光ファイバーモジュールボード
• 5G オプティカルネットワークモジュールPCB

技術パラメータ:

応用:

5G光学モジュールPCBは,特に5Gファイバートランシーバーボードのために設計された次世代のPCBです.25mm × 25mm のコンパクトサイズこのPCBは高速通信の分野でのゲームチェンジャーです

5G光学モジュールPCBは主に高速通信とデータ送信のためのデータセンターで使用されます.卓越した性能とコンパクトなサイズにより,データセンターの高密度インターコネクションに理想的な選択となります.

5G技術の急速な進化により,高速通信とデータ転送の需要は著しく増加しました.5G オプティカルモジュールPCBは,この需要を満たし,データセンターに信頼性と効率的なソリューションを提供するように設計されています.

5G オプティカルモジュールPCBは,データセンターや高速通信アプリケーションのトップ選択となる幅広い機能を備えています.

ENIG 表面仕上げは平らで滑らかな表面を提供し,高速信号伝送に理想的です.また,PCB の長寿を保証する優れた耐腐蝕性も提供しています.

25mm×25mmのサイズで,5G光学モジュールPCBはコンパクトで,さまざまなデバイスやシステムに簡単に統合できます.この機能により,スペースが限られているデータセンターに最適です.

PCBは低損失材料で作られており,信号損失を軽減し,高品質のデータ伝送を保証する.この特性により,高い信号完整性を必要とするアプリケーションに適しています.

5G光学モジュールPCBは -40°C~+85°Cの印象的な動作温度範囲を有し,極端な環境での使用に適しています.高温 に 耐える 性能 を 損なっ て は ない熱を大量に発生させるデータセンターに最適です

PCBは1310nmの波長で動作するように特別に設計されており,5Gアプリケーションに最適です.この互換性により,シグナル損失なしにスムーズかつ効率的なデータ転送が保証されます.

大量のデータを高速に処理する必要があるデータセンターを想像してください 5G オプティカルモジュールPCBは このシナリオの完璧な解決策ですPCB の コンパクト サイズ と 高密度 の 相互 接続 は,データ センター の 空間 を 効率 的 に 使う こと を 可能に し て い ますENIGの表面仕上げは,異なるデバイスとシステム間の信頼性と高速な通信を保証します.低損失材料と高作業温度範囲により,データセンターの要求の高い環境に適しています5G オプティカルモジュールPCBにより,データセンターは5G技術の高い要求を容易に処理できます.

5G光学モジュールPCBは 革命的な製品で 高速通信のやり方を 変えていますその先進的な機能と5G技術との互換性は,データセンターの不可欠な部品となっていますコンパクトなサイズ,低損失材料,高性能で 5G 光学モジュールPCBは高速通信の未来です

カスタマイズ:

表面塗装:ENIG

層:4

サイズ:25mm × 25mm

材料:FR-4

電源:3.3V

私たちの会社では,5G光学モジュールPCB,5G光学回路板,5G光学受信回路板のカスタマイズされたサービスを提供しています.私たちの専門家のチームは,あなたの特定の要求を満たすために高品質で信頼できるソリューションを提供することに専念しています.

5G光学モジュールPCBの性能と長寿を保証する上で 表面の仕上げの重要性を理解しています標準的な表面仕上げオプションとしてENIG (電解のないニッケル浸水金) を提供しますこれは優れた伝導性,溶接性,腐食耐性を提供します.

5G光学モジュールのPCBは 4層で設計されており 信号の完整性を最適化し 干渉を軽減します5Gアプリケーションの高速データ送信と信頼性の高いパフォーマンスを保証します.

5G光学モジュールPCBのサイズは 25mm × 25mmで 5Gデバイスにコンパクトでスペースを節約できるソリューションです

5G光学モジュールPCBの製造には高品質のFR-4素材を使用し 耐久性,安定性,優れた電気性能を保証しています

5G光学モジュールPCBは 3.3V電源で動作し 5Gデバイスやアプリケーションの幅広い用途に対応しています

5G光学モジュールPCBの デザインや材料 仕様を 個々のニーズと要求に応えるようにします私たちのサービスについてもっと知るために今日私達に連絡してください 5G オプティカルモジュールPCBのニーズであなたを助ける方法.

梱包と輸送:

5G オプティカルモジュールPCBは,安全な輸送と顧客への配達を確保するために慎重にパッケージされています.パッケージングプロセスには以下が含まれます:

• 輸送中にPCBにダメージを与えるのを防ぐための反静的包装
• 押す泡の挿入物で 衝撃や振動から守る
• 防水包装 湿気から守るため
• 輸送中に追加的な保護のために外部の紙箱.

商品が梱包されると,信頼性と効率的な送料サービスを利用して送料されます.私たちの送料オプションには以下が含まれます:

• 快速で間に合う配達のため
• 国際注文の航空貨物
• 大量注文の海運

また,お客様の特定の要求に基づいて,カスタマイズされたパッケージングと配送オプションも提供しています.詳細については,お客様のサービスチームにご連絡ください.

5G オプティカルモジュールPCBを選択してくれてありがとう.私たちは,私たちの製品にあなたの満足を確保するために最高のパッケージングと配送サービスを提供することを目指しています.

FAQ:

• A: デバイスとの互換性,信号伝達速度,電力消費を考慮して 5G オプティカルモジュールPCBを 選ぶことができます

• A: 5G オプティカルモジュールPCBの最大送信速度は 100Gbps です.

• A: はい,5G光学モジュールPCBは,シングルモード,マルチモード,プラスチック光ファイバーなどの様々な種類の光ファイバーと互換性があります.

• A: 5G 光学モジュールPCBの消費電力は通常 1W未満です.

• A:はい,5G光学モジュールPCBは 厳しい屋外環境に耐えるように設計されており,屋外使用に適しています.
