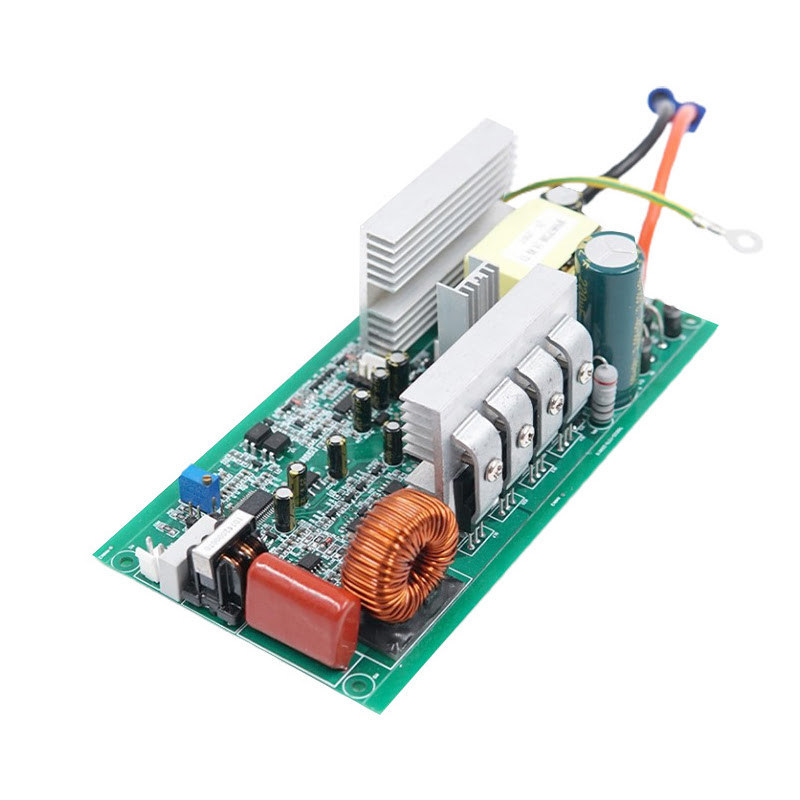

AI Android スマートモジュールPCB製造と組み立て 100 E-テスト

製品説明:

通信PCB組は,通信ボードマウント組または通信電信PCB組としても知られており,通信機器の製造における重要な部品です.様々な電子部品を接続し,データと信号の転送を容易にする.

私たちの通信PCB組は 先進的な浸透金技術を使用して加工されています 浸透金技術により PCBの表面に薄く平坦で均質な金コーティングが提供されますこの プロセス は,PCB の 美しい 外見 を 向上 さ せる だけ で なく,優れた 電導 性 と 耐腐蝕 性 を も 保証 し ます通信機器に最適です

私たちの通信PCBアセンブリは 高信頼性と精度に重点を置いて設計され製造されています通信産業の厳しい要求に耐えるようにし,最大限の精度と精度で動作できるようにします.

通信機器の生産における正確性と効率の重要性を理解しています. だからこそ,私たちの通信PCB組は,ゲルバーとBOM (材料の請求書) の要求をサポートします.私たちのPCBを生産プロセスに簡単に統合することができます.時間と資源を節約します

私たちの通信PCBアセンブリは,フレームレッタント,ガラス強化エポキシラミネートである FR-4材料で作られています. この材料は優れた機械的強度,高温耐性を提供します.,電気隔熱が良くなって 通信機器に人気があります

私たちの通信PCBアセンブリは AI Android スマートモジュールを含む様々な通信アプリケーションに適しています.私たちのPCBは,複雑な機能とAIデバイスのデータ転送要件をサポートすることができますユーザーにシームレスなコミュニケーション体験を提供します.

信頼性,精度,そして先進技術の完璧な組み合わせを体験します. もっと知るには今すぐ私たちと連絡してください.

特徴:

• 製品名:通信PCB組
• 基礎材料:銅
• 特徴: 高度 の 信頼性 と 精度
• 材料: FR-4
• 製品名: 4G通信/ネットワークスイッチ
• Pcb グロード プロセス: 浸透金
• 通信システムPCB組成
• 通信 印刷回路板の組み立て
• 通信システムのための電子組成

技術パラメータ:

応用:

通信PCB組は通信機器の製造における重要な部品です.様々な電子部品を接続し,安定した信頼性の高いプラットフォームを提供します通信技術の急速な発展とともに,通信PCB組成の需要も著しく増加しました.

通信PCBアセンブリは,通信機器の生産における入荷材料の処理のために設計された専門製品です.AI Android スマートモジュールと4G通信/ネットワークスイッチの組み立てに使用されますPCBアセンブリは,HASL,ENIG,OSP,およびイン Immersion シルバーを含む異なる表面仕上げで利用可能で,顧客に特定のニーズを満たす幅広いオプションを提供します.

通信PCBアセンブリは,ルーター,スイッチ,モデム,その他のネットワークデバイスなどのさまざまな通信機器の生産に使用されています.この装置のスムーズな動作と高性能を保証する上で重要な役割を果たしますまた,PCBアセンブリは,スマートデバイスの開発に不可欠な部品であるAI Androidスマートモジュールアセンブリにも一般的に使用されています.

• プロジェクト: 入荷した材料の処理
• 製品名: 4G通信/ネットワークスイッチ
• PCBアプリケーション:AI Android スマートモジュール
• 穴の直径:0.2mm
• 表面塗装:HASL,ENIG,OSP,浸透銀

• 高品質 の 材料:通信PCBアセンブリは,耐久性と信頼性を保証するFR4,CEM-1,CEM-3などの高品質の材料で作られています.
• 先進技術組み立てプロセスは,表面マウント技術 (SMT) や穴を通る技術 (THT) などの先進技術を活用し,正確かつ効率的な組み立てを保証します.
• 高精度最小の穴径0.2mmで,通信PCB組は,通信機器の厳格な要件を満たす高精度と精度を提供します.
• 複数の表面塗装:PCB組は複数の表面仕上げで提供されており,顧客が特定のニーズに最も適したオプションを選択することができます.
• 幅広い用途:通信PCBアセンブリは,幅広い通信機器に適しており,通信,航空宇宙,自動車を含む様々な産業で使用できます.

通信用PCB組は 通信機器の製造に不可欠な製品です 高品質の材料,先進技術,精密性により電子部品の操作に安定した信頼性の高いプラットフォームを提供します広範囲の用途と多重な表面仕上げにより,通信業界で汎用的で不可欠な部品となっています.

カスタマイズ:

私たちの通信PCB組み立てサービスは,あなたの電子機器の組み立てのためのあなたの特定のニーズを満たすために調整されています.我々は,幅広いアプリケーションのためのトップ品質の通信回路ボードアセンブリを提供することに特化した通信システムにおける信頼性と効率性の高いソリューションを提供することに重点を置いています

通信PCB組は高品質のFR-4素材で 電子機器の耐久性と安定性を保証します私たちのアセンブリは,あなたの通信システムのための機能とパフォーマンスを向上させる.

PCB組成の主要なプロバイダーとして,私たちはあなたのユニークな要求を満たす重要性を理解しています.AI Android スマートモジュールなど専門家のチームは,あなたのPCBアセンブリがすべての仕様を満たし,デバイスとシームレスに機能することを保証するために,あなたと一緒に緊密に働きます.

通信PCBの組み立てのために Gerber&BOMの要求を受け付けます.組み立て物が必要な基準と規則に適合していることを確認します.

通信システムに信頼性と効率の良いソリューションを信頼して,最高の品質の電子装置を 提供します. すべてのニーズを満たし,あなたの期待を超えています..

梱包と輸送:

通信PCBアセンブリは,安全で私たちの顧客への配達を保証するために安全にパッケージ化されます.

• 輸送中に電磁放電から保護するために,PCB組は静的シールド袋に置かれます.
• バッグは,輸送中に損傷を防ぐために適切なマッサージ材料を備えた波紋紙箱に入れます.
• 箱はテープで封印され,商品名,量,配送住所が記載されます.

当社は,お客様が好む配送時間と予算に基づいて選択できる様々な配送オプションを提供しています.以下の配送方法が利用できます:

• 標準送料:これは最も経済的なオプションで,推定配送時間は3~5営業日です.
• 快速配送:このオプションは, 1-2 営業日間の推定時間で,より迅速な配送を提供します.
• 国際発送:私たちは,私たちの製品を世界中で発送し,推定配送時間は,目的国によって異なります.

商品が発送されると,お客様は注文の配達状況を追跡するための追跡番号を受け取ります.私たちは,お客様に商品を迅速かつ効率的に配達することを確保します.
