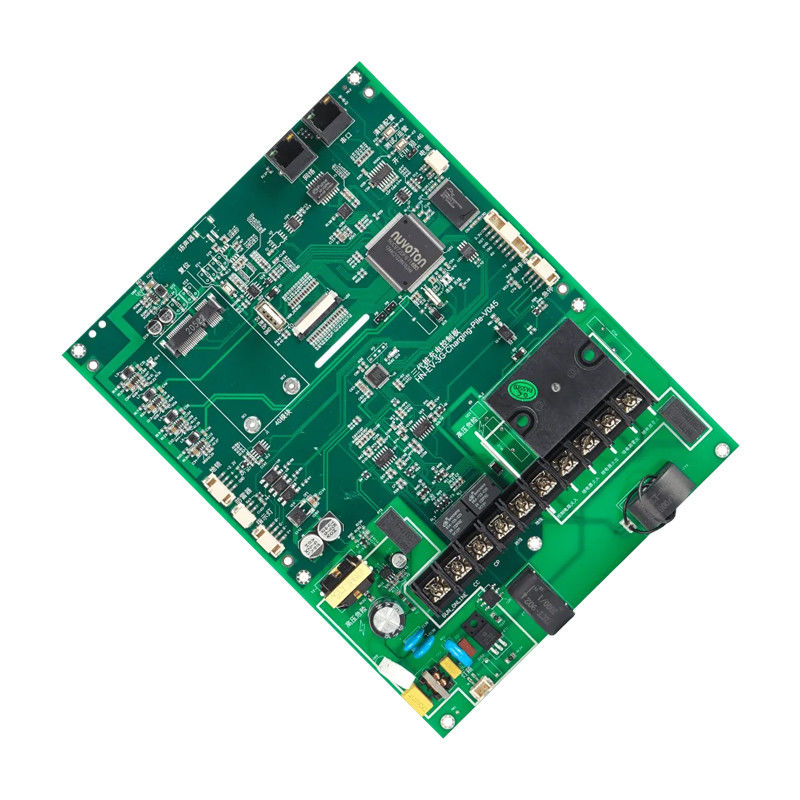

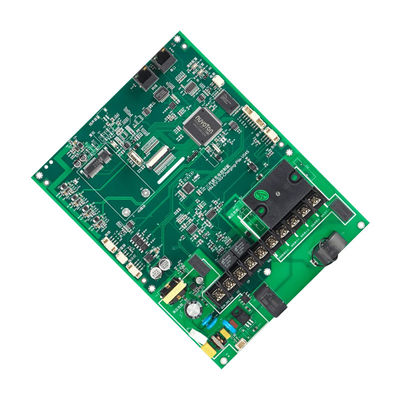

6 層 浸水 金 表面仕上げ 銅 PCB 組立

6 層 浸水 金 表面仕上げ 銅 PCB 組立

詳細情報
Pcb Glod Process:
Immersion Gold
Pcb Request:
Gerber&BOM
Pcb Layers:
6 Layers
Base Material:
Copper
Item:
PCB Assembly
Surface Finish:
HASL, ENIG, OSP, Immersion Silver
Feature:
High Reliability And Precision
Test:
100% E-Test
ハイライト:

浸透金 表面仕上げ PCB 組立

,

6 層 PCB 組成

,

浸透金 表面仕上げ PCB 組立

製品説明

製品説明:

専門家のチームは,あなたの要求を満たす 高品質のPCBアセンブリをあなたに提供します. 私たちは最新の技術と機器を使用して,私たちのPCBを製造します.品質が最高であることを保証する.

私たちの通信PCBアセンブリの表面仕上げは,HASL,ENIG,OSP,および浸透銀で利用できます.私たちはまた,あなたの特定のニーズを満たすために表面仕上げをカスタマイズすることができます.

通信PCB組のPCB要求は Gerber&BOMで 顧客が必要な製品を受け取ることを保証します

私たちの通信ネットワークアセンブリボードは 最小の穴径0.2mmで,幅広い用途に適しています.

単一のプロトタイプや大規模生産を 必要とする場合でも 私たちはあなたのニーズを満たす コミュニケーション PCB 組み立てを提供することができます

次のプロジェクトのために私たちの通信通信PCBアセンブリを選択し,高品質で信頼性の高いPCBの利点を体験してください.私たちのサービスとプロジェクトであなたを助ける方法についてもっと学ぶために今日私達に連絡してください.


特徴:

  • 製品名:通信PCB組
  • 通信機器のためのPCB組
  • PCBアプリケーション:AI Android スマートモジュール
  • PCB 層: 6 層
  • PCB 材料: FR-4
  • PCB ゴールド プロセス: 浸水金
  • テスト:100%Eテスト
  • 通信 電気通信 PCB 組立
  • 通信システムPCB組成

技術パラメータ:

PCBA 製品名: 4G通信/ネットワークスイッチ
ポイント: PCB組成
テスト: 100% Eテスト
特徴: 高い 信頼性 と 精度
PCBの用途: AI Android スマートモジュール
表面塗装: HASL,ENIG,OSP,インマージンシルバー
基礎材料:
PCB 層: 6 層
プロジェクト: 入荷した材料の処理
PCBの要求: ゲルバー&BOM

応用:

通信PCB組は,様々な通信および通信機器で使用される通信マザーボードの生産における不可欠な部品です.この製品は,通信機器の高性能と信頼性を保証するように設計されています.この製品は,ルーター,スイッチ,モデム,その他の通信機器などの通信機器の製造に使用されます.

通信PCB組は通信機器が動作する厳しい環境に耐えるように設計されています.極度の温度や湿度レベルでは高品質な性能を提供するように設計されていますこれは,携帯電話タワー,衛星通信システム,その他の通信機器などの屋外通信装置で使用するのに最適です.

通信PCBアセンブリは,通信ネットワークアセンブリボードの製造にも使用され,異なる通信デバイスをネットワークに接続するために使用されます.この製品は,ネットワークの円滑な機能を保証する高信頼性の接続を提供するように設計されています.通信ネットワークアセンブリボードは,電信システム,データセンター,および他のネットワークデバイスなどのさまざまな通信デバイスで使用されます.

結論として 通信PCB組は 通信機器や通信機器の製造に不可欠な 高信頼性と精度のある製品ですこの製品は,厳しい環境でも高い性能と信頼性を備えるように設計されており,通信マザーボードの製造に使用されています.通信ネットワークの組み立て板,その他の通信機器.通信PCBアセンブリは,通信業界で不可欠な部品であり,様々な通信機器に広く使用されています.


カスタマイズ:

信頼性や精密度が高い機能により,通信のための私たちの電子アセンブリがあなたの要求を満たすことを信頼することができます.

標準PCB材料は FR-4 で,熱性と電気性能が優れています.また,PCB材料をお客様のニーズに合わせてカスタマイズすることもできます.

私たちの通信電信PCB組は 最小の穴直径0.2mmを提供し,あなたのプロジェクトが必要な精度を持つことを保証します

プロジェクトが正確な仕様に従って完成することを保証するために 入荷された材料の処理などの プロジェクトカスタマイゼーションサービスを提供しています


サポートとサービス

私たちの通信PCB組立製品には,シームレスな統合と最適なパフォーマンスを保証するための包括的な技術サポートとサービスがあります.私たちの専門家のチームは,設置に援助を提供するために利用可能です製品の構成,トラブルシューティング,保守

顧客の要求を満たすカスタマイズサービスも提供し,利用者が製品を最大限に活用できるように 訓練も行います.

さらに,ソフトウェアの更新やファームウェアのアップグレードを定期的に提供し,製品が最新の業界進歩やセキュリティ機能に 準拠していることを保証します.顧客サービスチームは,すべての質問に答え,発生するかもしれない懸念を解決するために利用可能です.


梱包と輸送:

商品のパッケージ:

通信PCB組成品は,輸送中に損傷を防ぐために,保護性泡のパッディングを備えた頑丈な紙箱に梱包されます.箱には,製品詳細と必要な指示を含む包装券も含まれます..

輸送:

通信PCB組み立て製品は,FedExやUPSなどの評判の良い運送会社で送られます.送料のオプションとコストは,チェックアウト時に表示され,お客様が選択した目的地と配達時間枠によって異なります.商品が発送されたら 追跡番号がお客様に届きます 商品の配送状況が確認できます


FAQ:

A: 通信PCB組成製品とは,電子機器間の通信を容易にする印刷回路板組成製品です.

Q:通信PCB組はどの装置で使用できますか?

A: 通信PCBアセンブリは,コンピュータ,スマートフォン,タブレット,その他の通信機器などのさまざまな電子機器で使用できます.

Q: 通信PCB組の通信速度最大は?

A: 通信PCB組の最大通信速度は,特定の製品構成と使用されているデバイスに依存します.詳細については,製品仕様を参照してください..

Q: コミュニケーション PCB 組成は,特定の通信要件を満たすためにカスタマイズできますか?

A: はい,通信PCBアセンブリは,特定の通信要件を満たすためにカスタマイズすることができます.あなたの特定のニーズについて議論するために,私たちの販売チームに連絡してください.

Q: 通信 PCB 組み立ての注文のリード 時間はどのくらいですか?

A: 通信PCBアセンブリの注文のリードタイムは,数量と特定の製品構成によって異なります. 詳細については当社の販売チームに連絡してください.
