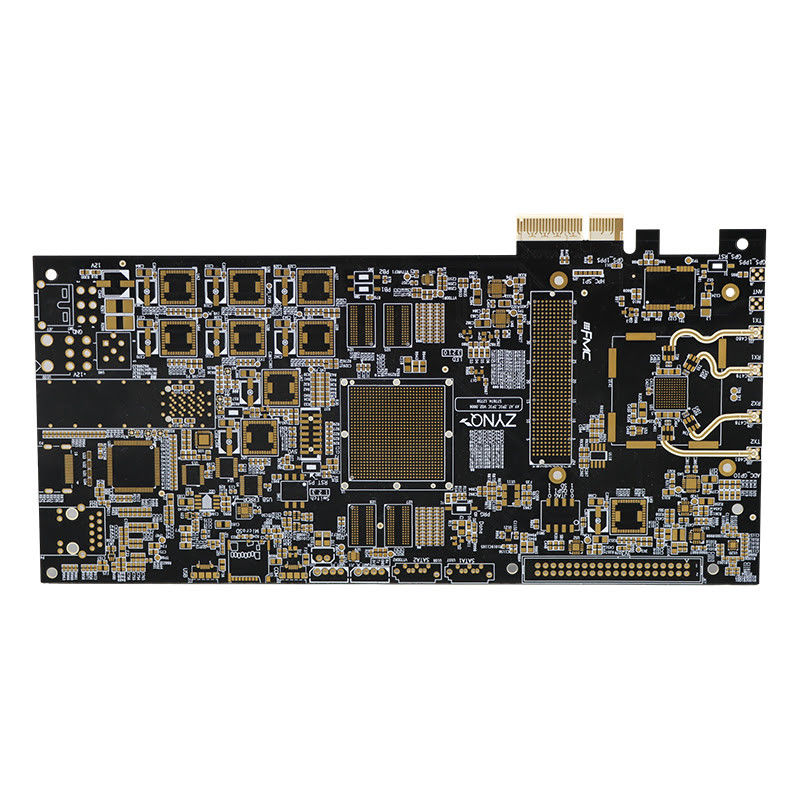

高密度インターコネクタ HDI PCBボードステンシルサービス

製品説明:

HDI PCBボード (High-Density Interconnect PCB) は,高密度および高性能電子アプリケーションのために設計された印刷回路ボードの一種である.最新のHDI技術を利用して コンパクトなサイズで最大密度と機能性を達成しますこのボードは,様々な電子機器や機器のメインボードで使用されています.

HDI PCBボードは6層で構成され,高密度の多層PCBになります. これにより,より多くのコンポーネントがボードに配置できます.複雑な高性能電子アプリケーションに最適化.

4L 1+N+1 HDI ボードというPCB名は,このボードが1つのコア層と1つの構築層を持つ4層のボードであることを示しています.この構成は,高密度と機能性を達成するためにHDI PCBで一般的に使用されています.1+N+1のビルドアップレイヤの使用により,より多くのコンポーネントがボードに配置され,4層構造はルーティングと電力配給に必要なスペースを提供します.

HDI PCBボードは,電子機器および機器の中心的な構成要素であるメインボードで使用するために特別に設計されています.スマートフォン医療機器や自動車の電子機器

HDI PCBボードのシルクスクリーン色は,顧客の好みに合わせてカスタマイズすることができます.最も一般的に使用される色には,白色,黒色,黄色,赤色,青色が含まれます.板の部品の識別とラベルを簡単に可能にします組み立てと保守を容易にする.

HDI PCBボードに使用されるガラスエポキシ材料は,高性能基板であるRO4350Bで,ガラスの移行温度は280°Cです.低変電性 (Er<3.48) を有します.高周波および高速アプリケーションに適しているロジャース・コープはPCBのための高品質の材料の有名な製造業者であり,多くの電子会社によって信頼されています.

HDI PCBボードは,高性能電子アプリケーションで人気のある選択にする一連の主要な機能を有しています.これらの中には:

• 高密度層 PCB:このボードで使用されている HDI 技術は,より小さなボードにより多くのコンポーネントを配置し,機能性を損なうことなく高密度を実現します.
• 高密度多層PCB:HDI PCBボードは6層構造で,従来のPCBよりも密度が高いため,複雑で高性能な用途に適しています.
• 高密度インターコネクトPCB:1+N+1の積み重ね層の使用により,ボード上の複数のコンポーネントが相互接続され,高密度を達成し,必要な層数を減らすことができます.
• HDI テクノロジーこのボードの製造にはHDI技術が用いられ,より細い線と隙間,より小さなバイアス,より複雑なデザインが可能になり,より高密度でより優れた性能が得られる.

HDI PCBボードは高性能アプリケーション用に設計された高品質で高密度層 PCBです.先進的な技術と材料を使用することで,信頼性の高いパフォーマンスと機能がコンパクトなサイズで保証されます電子機器会社では人気があります

特徴:

• 製品名:HDI PCBボード
• 適用: 消費電子機器
• PCB厚さ: 1.5mm
• 表面仕上げ:化学ニッケルパラジウム
• 板のサイズ: 300 * 210 mm
• キーワード:
  • HDIインターコネクトボード
  • HDI印刷ワイヤリングボード
  • HDIインターコネクトボード
  • 高密度PCB
  • HDI PCB
  • 高密度インターコネクトPCB
  • 微生物技術
  • 先進回路
  • 細い線跡
  • ミニチュア化
  • 高い信頼性

技術パラメータ:

応用:

HDI PCB (High-Density Interconnect Printed Circuit Board) は,様々な電子機器に広く使用されている回路板の一種である.これは,伝統的なPCBと比較して,より高いコンポーネントと相互接続密度を持つように特別に設計されています.高性能でコンパクトな電子製品にとって理想的な選択です.1~30層の層数とRO4350B Tg280°Cを使用する3 について48ロジャーズ・コープのエポキシガラス材料は,高密度高性能回路を必要とするアプリケーションで最も人気のある選択肢の一つです.

HDI PCBボードは高密度パネルと層構造によって特徴づけられ,より小さな領域により多くのコンポーネントと相互接続を配置することができます.このボードは,高熱および電気伝導性で知られています効率的な熱消耗と信頼性の高い信号伝送を必要とするアプリケーションに適しています.下記はHDI PCBボードの主要な属性です.

• 層数: 1-30 層
• ガラスエポキシ材料:RO4350B Tg280°C,Er<3.48ロジャース・コープ
• 求人: メイン・ボード
• プロセス: 浸し金
• 表面仕上げ:化学ニッケルパラジウム

HDI PCBボードは,特に高密度および高性能回路を必要とする様々な電子機器で広く使用されています.HDI PCBボードの一般的な応用シナリオには,:

• スマートフォンとタブレット:HDI PCBボードは,スマートフォンとタブレットで広く使用されています.これらのデバイスは性能を損なうことなく,コンパクトで軽量な設計を必要とします.HDI PCBボードの高密度で層構造により,より多くのコンポーネントが使用できます.プロセッサ,メモリチップ,センサーなど,より小さなスペースに組み込めるため,これらのデバイスにとって完璧な選択肢です.
• ラップトップとコンピュータ:小型化とポータビリティの時代では,ラップトップとコンピュータもよりコンパクトなデザインを達成するためにHDI PCBボードを使用しています.高密度と高性能の HDI PCBボードは,これらのデバイスのための理想的な選択です空間が限られているが,効率的で信頼性の高い回路の必要性は極めて重要です.
• 医療機器: ペースメーカー,脱震器,診断機器などの多くの医療機器は,正確かつ信頼性の高い機能のために高密度で高性能な回路を必要とします.HDI PCBボードは,そのようなデバイスに広く使用されています小規模な領域で多くの部品と相互接続を容認できる一方で,優れた熱伝導性と電気伝導性を備えています.
• 自動車用電子機器: 自動車の電子部品の使用が増えることで,高密度で高性能な回路板の需要も増加しています.HDI PCBボードは,自動車電子機器で広く使用されていますナビゲーションシステム,インフォテインメントシステム,先進的なドライバーアシスタントシステムなど,コンパクトな設計で効率的で信頼性の高い回路を提供します.

HDI PCBボードは,様々な電子機器に広く使用されている高密度高性能の回路ボードです.コンパクトで高性能な製品の開発において不可欠な要素です1-30層の層数で,RO4350B Tg280°Cのガラスエポキシ材料,Er<3.48信頼性と効率性,高密度のインターコネクトボードを必要とするアプリケーションに最適な選択です.

カスタマイズ:

• スタンシル サービス: はい
• エポキシガラス:RO4350B Tg280°C,Er<3.48ロジャース・コープ
• PCB名: 4L 1+N+1 HDIボード
• シルクスクリーン色: 白,黒,黄色,赤,青,など
• 求人: メイン・ボード

• 高密度多層PCB
• HDI印刷ワイヤリングボード
• 微生物技術委員会
• クイックターンPCB

梱包と輸送:

HDI PCBボードは,安全な輸送を保証するために,頑丈な紙箱に梱包されます. 箱は,輸送中に外部からの損傷からボードを保護するために,泡のパッディングで包装されます.輸送中に電磁放電を防ぐために,ボードは,反静的泡のラップに包まれます.

箱には,明瞭で目に見える"脆弱"と"注意深く取り扱う"のラベルも貼り付けられ,配送会社に注意深く取り扱うよう警告されます.

HDI PCBボードは,評判の良い信頼性の高い輸送サービスを通じて出荷されます. 輸送サービスは,顧客の場所と好みに基づいて選択されます.板は全額保険に入れます 顧客が安心できるように.

預計された出荷時間は,注文の確認時に顧客に提供されます. タイムリーで安全な配達を確保するために,ボードは慎重に梱包され,出荷されます.

パッケージの進捗状況を追跡するための追跡番号が 顧客に提供されます.顧客は迅速に通知され,解決策が提供されます.

納品時に,お客様は,パッケージの損傷や不一致を注意深く検査することをお勧めします. 問題が発生した場合,お客様は,直ちに当社に連絡して支援を依頼してください.

顧客に完璧な状態で届くように HDI PCBボードの梱包と出荷に 大気をつけています
