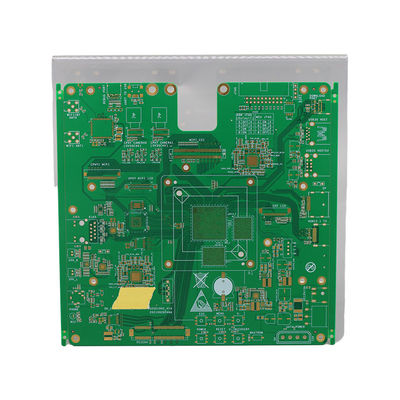

RO4350B グラスエポキシ材料のHDIPCB板の原型

製品説明:

高密度で高性能なアプリケーションのために設計された高度なプリント回路ボードです.このPCBボードは優れたパフォーマンスと信頼性を提供します電子機器の幅広い用途に最適です

HDI PCBボードは,ガラスエポキシ材料,特にRO4350B Tg280°Cの6層PCBで,Er値は3未満です.48この材料は高熱電導性で知られており 高速および高周波アプリケーションに最適です

HDIPCBボードの重要な特徴の一つは 100%のテスト能力です これは生産ラインを出てくるすべてのボードが 最高の品質基準を満たしていることを保証します電子機器の最大限の信頼性と性能を提供します.

ステンシルサービスにより,HDI PCBボードは精密で正確な溶接を提供し,より細いピッチコンポーネントとより緊密なクリアランスを可能にします.複雑でコンパクトな電子設計のための理想的な選択です.

HDI PCBボードのボードサイズは 300 * 210 mm で,幅広いアプリケーションに適しています.そのコンパクトなサイズと先進技術は,スマートフォンに最適な選択になります.タブレット医療機器 その他の高技術電子機器

HDIPCBボードは高度な性能と品質を 優れたPCBボードとして提供しています 6層の設計で RO4350Bガラスエポキシ材料 100%テストスタンシルサービス高密度で高性能な電子アプリケーションに最適です

特徴:

• 製品名:HDI PCBボード
• 阻力制御:はい
• キーワード: 高密度層 PCB,高密度多層 PCB,高密度インターコネクト PCB,高密度回路板
• 層数: 1-30 層
• 適用: 消費電子機器
• 求人: メイン・ボード

技術パラメータ:

応用:

HDI PCBボードは,高度な密度と小型化を達成するために高度な相互接続技術を使用する特殊なタイプの印刷回路ボードです.様々な電子アプリケーションにおける高性能と高い信頼性の需要を満たすために設計されています.

• シルクスクリーン色:HDI PCBボードは,ホワイト,ブラック,イエロー,レッド,ブルーなど様々なシルクスクリーン色で利用できます. これにより,ボード上のコンポーネントを簡単に識別し,差別化することができます.
• PCBテスト:各HDI PCBボードは,最高品質と信頼性を確保するために100%のテストを受けます.これは,ボードが顧客に配達される前にすべての仕様と基準を満たしていることを保証します.
• ボードサイズ:HDI PCBボードの標準サイズは 300 * 210 mm です.しかし,それは異なるアプリケーションの特定の要件を満たすためにカスタマイズすることができます.
• 阻力制御:高速信号伝送には不可欠なインペデンス制御能力があります. これはボード上の痕跡のインペデンスを正確に制御することができます.信号損失と歪みを最小限に抑える.
• プロセス:HDI PCBボードは,よりよい溶接性および電気性能のために平らで滑らかな表面を提供する浸透金技術を使用して製造されています.この 方法 に よっ て 板 は 腐食 や 磨き に 耐える もの も なり ます.

HDIPCBボードは,高密度および小型化能力により,さまざまな産業で幅広い用途があります.一般的なアプリケーション分野には以下が含まれます.

自動車産業は絶えず進歩しており,コンパクトで高性能な電子システムの需要は増加しています.HDI PCBボードは,エンジン制御ユニットなどの様々な自動車電子アプリケーションに広く使用されています.低サイズで高い信頼性により,これらのアプリケーションで好ましい選択となっています.

高速かつ信頼性の高い通信システムを提供する上で重要な役割を果たしています.これらのボードはルーター,スイッチ,他のネットワーク機器空間が限られ,高速信号伝送が不可欠である.

医療産業は,様々な診断および治療手順のために高度な電子システムに大きく依存しています. HDI PCB ボードは,MRI マシンなどの医療機器,超音波装置そのコンパクトなサイズと高い信頼性は,重要な医療アプリケーションで使用するのに適しています.

航空宇宙産業は,航空機,宇宙船,衛星のための高性能かつ信頼性の高い電子システムを要求しています. HDI PCBボードは,ナビゲーションシステム,通信システム,厳しい環境条件に耐える能力と高速信号伝送能力により.

HDI PCBボードは,PLC (プログラム可能な論理コントローラー) やSCADA (監督制御とデータ取得) システムなどの産業制御システムに広く使用されています.これらのシステムには高速で正確な信号伝送が必要ですHDI PCBボードを使用することで達成できます.

消費電子機器は小さくなり 進歩しています スマートフォン,タブレット,ウェアラブルなどのデバイスで使用されています高速信号伝送は極めて重要です.

軍事部門は,通信システム,レーダーシステム,武器システムを含む様々な用途のために,高性能で信頼性の高い電子システムを要求しています.HDI PCBボードは,高密度および小型化能力のためにこれらのアプリケーションで使用されます.極端な条件に耐えられる能力です

結論として,HDI PCBボードは多くの電子アプリケーションで重要な部品であり,高密度,小型化,および高性能機能を提供しています.その 多用性 と 信頼性 に よっ て,様々な 産業 に 用い られ ます自動車,電信,医療,航空宇宙,産業,消費者電子,軍事アプリケーションを含む.

カスタマイズ:

商品名:HDI PCBボード

材料:エポキシガラスRO4350B Tg280°C,Er<3.48ロジャース・コープ

適用:メインボード

キーワード:高密度インターコネクタ

製品説明:高密度接続用で 高性能で信頼性の高い 高品質のガラスエポキシ材料で作られています特にRO4350Bは,高温で280°Cのガラスの移行温度と低変電性定数で <3ロージャース社から

パーソナライズ サービス:

• HDIインターコネクトボード:現代の電子機器における高密度の相互接続の需要を 満たすために先端技術で設計されています高密度のルーティングとボードのサイズと重量を減らすためにマイクロビアの複数の層を提供しています.
• マイクロビアPCB組成:私たちはHDIPCBボードのマイクロバイアPCB組み立てサービスを提供し,最もコンパクトなデザインでも正確な信頼性の高い接続を保証します.
• 100% テスト:私たちのHDIPCBボードは,最適なパフォーマンスと信頼性を確保するために 100%のテストを含む厳格な品質管理措置を受けます.
• スタンシルサービス:また,HDI PCB 板のステンシルサービスも提供し,表面マウントコンポーネントの正確な効率的な溶接ペーストの適用を保証します.

注文する高密度のインターコネクションのニーズのために私たちのHDI PCBボードの利点を経験してください. 今すぐご注文ください!

梱包と輸送:

HDI PCBボードは,製品の安全な配送と保護を確保するために,最大限の注意を払ってパッケージ化されています.パッケージは,輸送中に外部からの損傷に耐えるように設計されています.

• PCBボードはまず,電磁放電を防ぐために,反静的泡膜に包まれます.
• 輸送中に移動を防ぐために 頑丈な紙箱に入れ 泡の挿入物で固定します
• プレートをさらに保護するために,空気枕や泡のパッディングのような追加のマッサージ材料が追加されます.
• 箱は強固なテープで封印され,適切な操作説明書と製品情報とラベルが付けられています.

HDIPCBボードは,信頼性の高い輸送会社を使用して,迅速かつ安全な配送を保証します.繊細な電子部品を扱う経験があり 厳格な安全プロトコルを遵守しています.

顧客は,要求や緊急性に基づいて様々な配送オプションから選択できます.また,グローバル顧客のために国際配送も提供しています.

パッケージが発送されると,顧客は注文を追跡し,配達状況を監視するための追跡番号を受け取ります.

FAQ:

• 小さい サイズ で 軽い 体重 で,コンパクト 型 デバイス に ぴったり な 仕様
• より複雑で正確な接続を可能にするより高い接続密度
• 信号の整合性が向上し,電磁気干渉が減少する
• 信頼性と耐久性が向上
• 材料と労働力の必要性が減ったため,生産コストが下がる

• 1+N+1: 単一の蓄積層と1つの追加のマイクロビアの層を有する
• 2+N+2: 2つの蓄積層と2つの追加のマイクロビアの層を有する
• 3+N+3: 3つの蓄積層と3つの追加のマイクロビアの層を有する
• 4+N+4: 4つの蓄積層と4つの追加のマイクロビアの層を有する
• 任意の層: 蓄積層と複数のマイクロビアの層があり,より高密度とより複雑なデザインを可能にします

• HDI PCBボードの設計と製造における経験と専門知識
• 品質管理プロセスと認証
• 高密度インターコネクションの製造のための先進技術と設備の利用可能性
• 特殊な設計と生産要件を満たす能力
• 生産コストと時間
