製品説明:

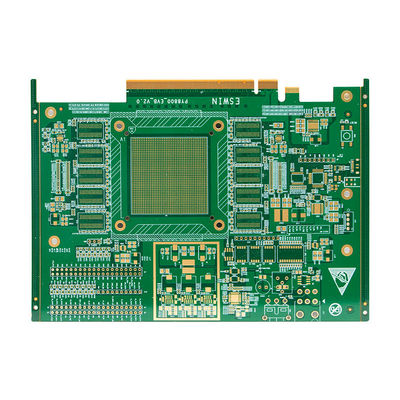

HDI PCBボードは,様々な電子機器のメインボードとして使用するように設計された高密度多層印刷回路ボードです.厚さ1.5mm,サイズ300 * 210mmで,このボードは,幅広いアプリケーションのための高度な相互接続ソリューションを提供しています.

HDI PCBボードの重要な特徴の1つは,高密度層の設計です.これは,より多くの部品をボードに配置することを可能にします.よりコンパクトで空間効率の良い設計をこれは,小型化が最優先事項である現代の電子機器にとって特に重要です.

また,小型のレーザーで穴を掘り出し,板の異なる層を繋ぐ技術も搭載している.接続の密度が高くなる性能と信頼性が向上する.

HDIPCBボードは高周波アプリケーション用に特別に設計されており,高速データ送信を必要とするデバイスで使用するのに最適です.このボードで使用された高度な相互接続ソリューションは,高周波のパフォーマンスを保証します電気通信,ネットワーク,データストレージなどのアプリケーションのトップ選択となっています.

板の性能と信頼性をさらに向上させるために,それは化学的ニッケルパラディウム表面仕上げで仕上げられています.この表面仕上げは,優れた耐腐蝕性を提供します.板とその部品の長寿を保証する溶接が容易になり信号の整合性が向上します.

HDI PCBボードは,高密度の多層ボードで,メインボードアプリケーションのための高度な相互接続ソリューションを提供しています.高周波の性能化学的なニッケルパラディウム表面仕上げを使用することで,信頼性と性能がさらに向上します.幅広い用途で信頼性と効率性を高める.

特徴:

• HDI印刷ワイヤリングボード
• 高密度層 PCB
• ナノ回路PCB
• 先進的な微生物技術
• 細い線 と 空間
• 高い信頼性
• 高性能
• 100% 品質テスト
• 化学的なニッケル・パラジウム表面塗装
• 阻力制御
• 1-30 層
• 浸透金 プロセス

技術パラメータ:

応用:

高密度インターコネクタプリントワイヤリングボードとしても知られるHDI PCBボードは,高密度電子機器のために設計された特殊なタイプのPCBです.統合とパフォーマンスのより高いレベルを達成するために,マイクロバイアやナノ回路などの先進技術を活用この製品は,特にメインボードの設計において,様々な産業およびアプリケーションで広く使用されています.

HDI PCBボードは,電子機器のメインボードの設計において不可欠な部品です.そのコンパクトなサイズと高密度の相互接続により,空間が限られたデバイスで使用するのに理想的です.スマートフォンなど板の6層の設計により,信号と電力の効率的なルーティングが可能になり,複雑なメインボード設計に適しています.

HDI PCBボードは,5G通信機器,レーダーシステム,衛星通信などの高周波アプリケーションでも広く使用されています.その 先進 的 な 設計 と 材料 に よっ て,高 周波 の 信号 を 処理 し,信号 の 完全 性 を 維持 できるこの用途で人気のある選択肢です.

HDI PCBボードは,マイクロバイア技術で知られており,小バイアとボード上のコンポーネント密度の増加を可能にします.高速で高性能なデバイスで使用するのに理想的ですマイクロボイア技術により,ボードはより多くの層を持つことができ,より複雑な設計に適しています.

マイクロボイヤ技術に加えて,HDI PCBボードは,非常に小さな導電線跡とスペースの使用を含むナノ回路技術も利用しています.部品と相互接続の密度が高くなるナノ回路技術により,HDI PCBボードは医療機器や航空宇宙技術などの先進電子機器にとって理想的な選択肢となっています.

HDIPCBボードは精密に設計され製造され,信頼性を確保するために100%のテストを受けます.高度な精度と安定性を要求する重要なアプリケーションのための非常に信頼性の高い製品です6層の設計と先進技術の使用は,ボードの耐久性と環境要因への耐久性にも貢献します.

HDI PCBボードは,先進技術とコンパクトなデザインで,様々な電子アプリケーションのための汎用的で不可欠な製品です.マイクロボイアとナノ回路技術メインボード設計,高周波アプリケーション,精密機器の信頼性と高性能な選択です.HDI PCBボードは,現代の電子機器の開発を前進させる上で重要な役割を果たしています.

カスタマイズ:

HDI PCB板のカスタマイズサービス

• 高密度PCBパネル
• 高密度多層PCB
• ナノ回路PCB設計
• PCBテスト: 100% テスト
• プロセス: 浸し金
• PCB厚さ: 1.5mm
• 板のサイズ: 300 * 210 mm
• 層数: 6 層

高密度PCBパネルと多層PCB技術により 複雑でコンパクトなデザインが作れますナノ回路PCBアプリケーションに最適.

厳格なテストを経て 品質と信頼性の最高水準に 準拠することを保証しますパーソナライズされたHDI PCBボードが完璧に動作することを信頼することができます.

浸水金加工により 表面が滑らかで均質になり PCBの伝導性と耐久性が向上します 1.5mmの厚さで 板は頑丈で信頼性があります様々な産業の需要に対応できる.

300 * 210mm の標準サイズを含む様々なボードサイズにカスタマイズすることができます. 私たちの6層のデザインは,より複雑でコンパクトなレイアウトを可能にします.高密度で高速なアプリケーションに最適.

すべてのカスタマイゼーションニーズのために HDI PCB ボードを選択し,すべての製品で最高品質と信頼性を体験します.私たちのサービスやアイデアを現実にするためにどのように助けることができるかを学ぶために今日私たちに連絡してください.

梱包と輸送:

HDI PCB Boardでは,高品質の製品を提供することに誇りを持っています.徹底したパッケージングと輸送プロセスを開発しました.

品質基準を満たしているか確認するために 慎重に検査します板は,輸送中の潜在的な損傷から保護するために,反静的袋に置かれています.袋は堅牢な紙箱に入れて,さらに保護するためにバブルラップで固定されます.

輸送中に最大限の保護を保証するために オーダーサイズより大きい場合は オーダーメイドの木製の箱を使用します箱 の 中 に どんな 動き も 起き ない よう 泡 を 敷き詰め て いる 箱 は,粗い 手柄 に 耐える よう 設計 さ れ て い ます.

国内出荷では,UPS,FedEx,DHLなどの信頼できる運送会社を使用します.国際出荷では,迅速かつ安全な配送を保証するために主要な貨物輸送会社と連携しています.

すべての注文の追跡情報も提供します. 簡単にあなたの出荷の状態を監視することができます.お知らせください.そして,私たちはそれらを収容するために最善を尽くします..

HDI PCBの取締役は 納品の重要性を理解し 納品の期限を 守ろうとしています適切な解決法を見つけるために一緒に作業します.

あなたのPCBのニーズのためにHDI PCBボードを選択してくれてありがとう.私たちは私たちのパッケージングと輸送プロセスがあなたのHDI PCBボードが完璧な状態で到着することを保証することを確信しています.
