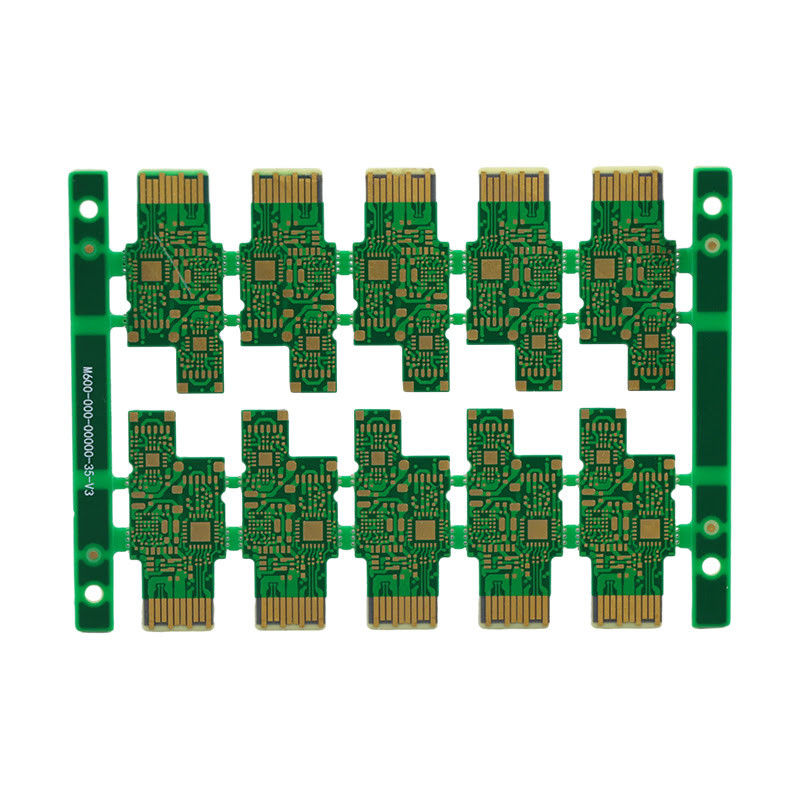

FR-4 5G 光学モジュール PCB 1310nm 10km 送信距離

製品説明:

5G光学モジュールPCBは,特に5Gファイバートランシーバーアプリケーションのために設計された高性能印刷回路板です.それは5G光学受信機と送信機の心臓として機能します.5Gネットワークの高速データ転送能力を提供する.

5G光学モジュールPCBは危険物質の制限 (RoHS) 規制に準拠しており,鉛,水銀,カドミウムなどの有害物質から 解放されていることを保証しています.環境に優しいだけでなく様々な産業で安全に使えます

5G光学モジュールのPCBは 1ozの銅厚さで作られ 優れた電導性と熱性能を提供します5Gネットワークの高品質の信号完整性を確保する.

5G光学モジュールPCBは高度な設計と高品質なコンポーネントにより 10キロメートルまでの距離でデータを送信できます遠距離5Gアプリケーションに最適です電気通信やデータセンターなどです

5G オプティカルモジュールPCBは,光ファイバー通信の最適な範囲内の1310ナノメートルの波長で動作します. これにより効率的で信頼性の高いデータ送信が保証されます.5Gネットワークの不可欠な部品になります.

5G オプティカルモジュールPCBはLCコネクタを装備しており,その小型化と低挿入損失により,光学ネットワークで広く使用されています.これは5G光受信機ボードの安装と保守を容易にする.

5G光学モジュールPCBは 5G技術の高い要求を満たす 最先端の製品です. RoHS規格に準拠,銅厚さ1オンス,送信距離10km,1310nm波長5Gネットワークにおける高速データ転送にとって不可欠な部品です.

特徴:

• 製品名: 5G 光学モジュールPCB
• 適用: 5Gネットワーク
• 阻力制御: 50Ω
• 銅の厚さ: 1オンス
• 材料: FR-4
• 動作温度: -40°C から +85°C

技術パラメータ:

応用:

5G オプティカルモジュールPCBは,5Gネットワークインフラストラクチャにおける高速データ転送のために特別に設計された次世代オプティカルモジュールボードです.最先端の技術と革新的な機能によりこの製品は5Gネットワークの開発において不可欠な要素となっています.

データレート:10Gbps

適用:5Gネットワーク

サイズ:25mm × 25mm

表面塗装:ENIG

材料:FR-4

5G オプティカルモジュールPCBは,急速に進化する5Gネットワークインフラストラクチャをサポートするために特別に設計されたコンパクトで高性能な回路ボードです.高品質な素材で 効率的で信頼性の高いデータ転送を保証します.

PCBは10Gbpsのデータ速度に対応するように設計されており,5Gネットワークでの高速データ送信に最適です. 25mm X 25mmの小さなサイズで,このボードは5Gネットワーク機器に簡単に組み込まれます5Gネットワークインフラストラクチャのプロバイダにとって完璧な選択肢です

5G光学モジュールPCBは,5Gネットワークインフラストラクチャで幅広いアプリケーションを持っています.主に5Gベースステーション,ルーター,スイッチで使用され,高速データ送信をサポートします.この製品は,効率的で信頼性の高いデータ転送を確保するために,データセンターとクラウドコンピューティングサーバーでも使用されています.

5G光学モジュールPCBの重要な用途の1つは5Gモバイルネットワークである.高速インターネット接続をサポートするために5Gスマートフォンおよび他のモバイルデバイスで使用される.この製品は,人々がモバイルデバイスを使用する方法に革命をもたらしました携帯電話で高速インターネットを体験できます

5G オプティカルモジュールPCBは,5Gネットワークインフラストラクチャプロバイダにとって好ましい選択肢となるいくつかの利点があります.主な利点には以下が含まれます.

• 高速データ送信:この製品は10Gbpsのデータ速さで 5Gネットワークで迅速かつ信頼性の高いデータ転送を保証します
• コンパクトサイズ:25mm×25mmのサイズで 5Gネットワーク機器に簡単に組み込まれます
• ENIG 表面塗装:ENIGの表面仕上げは優れた伝導性と耐腐蝕性を提供し,PCBの耐久性と長寿を保証します.
• FR-4 材料:FR-4 素材の使用により PCB は軽量で 費用対効果が高く 環境に優しい.

5G オプティカルモジュールPCBは 5Gネットワークインフラストラクチャのゲームチェンジャーです 高速データ送信,コンパクトサイズ,ENIG表面仕上げ,5Gネットワーク機器に理想的な選択肢となります5G技術の継続的な発展により,この製品は高速データ転送の未来を形作る上で重要な役割を果たします.

カスタマイズ:

商品名:5G光学モジュールPCB

電源:3.3V

波長:1310nm

銅の厚さ:1オンス

表面塗装:ENIG

阻力制御:50Ω

製品説明:私たちの5G光学モジュールPCBは 5G光ファイバー通信技術のために特別に設計された 高品質で信頼性の高い回路板です5G オプティカル受信機で使用し,お客様の特定のニーズを満たすために幅広いカスタマイズオプションをサポートします.

カスタマイズオプション:

• 電力供給: 5G オプティカルモジュールPCBの 3.3V 電力供給オプションを提供し,安定かつ効率的なパフォーマンスを保証します.
• 波長:PCBは1310nmの波長に対応し 5G光ファイバーシステムと互換性があります
• 銅厚さ:PCBは1オンス銅厚さで設計されており,優れた伝導性と熱分散を提供します.
• 表面仕上げ:PCBの表面仕上げとして ENIG (無電化ニッケル浸透金) を使用し,最適な信号伝達のために滑らかで耐久性のある表面を保証します.
• 阻力制御: 5G オプティカルモジュールPCBは50Ωの阻力制御を搭載し,精密で安定した信号伝送を可能にします.

なぜ私たちのカスタマイズサービスを選ぶのか?

• あなたのニーズに合わせて: 私たちは,各プロジェクトが独自の要件を持っていることを理解し,私たちのカスタマイズサービスは,あなたの特定のニーズに合うように私たちの5G光学モジュールPCBをカスタマイズすることができます.
• 高品質の材料: 当社のPCBは高品質の材料で製造され,最適な性能と信頼性を確保するために厳格な試験を受けます.
• 専門知識と経験: 業界での長年の経験により,私たちは5G光学モジュールPCBのための最高のカスタマイズサービスを提供するための知識と専門知識を持っています.
• 間に合う配達:私たちはあなたの時間を大切にし,合意された時間枠内であなたのカスタマイズされたPCBを配達するために努力します.

5G オプティカルモジュールPCBのカスタマイズサービスを選択し,優れた品質,パフォーマンス,信頼性を体験してください. 特定のカスタマイズニーズについて議論するために今日私たちと連絡してください.

梱包と輸送:

5G オプティカルモジュールPCBは,製品の安全な配送と保護を確保するために慎重にパッケージ化され,出荷されます.各パッケージには以下の項目が含まれます:

• 1 5G 光学モジュールPCB
• 1 操作説明書
• 1つの抗静止袋
• 1つの泡の包装
• 1つの紙箱

防静電袋は,静電によるPCBの損傷を防ぐために使用されます.泡の包装は,輸送中に追加の保護層を提供します.紙箱は頑丈で耐久的です.PCB のさらなる保護.

発送前には,品質管理チームが各製品を検査し, 高い基準を満たしていることを確認します. その後,製品は注意深く防静電袋に入れて泡膜で包まれます.輸送 の 間 に 損傷 を 防ぐ ため に,紙箱 は テープ で 密封 さ れ て い ます.

標準配送も 快速配送も 標準配送は通常3~5営業日迅速な配送は 1-2 営業日かかります.ご注文が送られてきたら,ご注文の配達状況を監視するための追跡番号を受け取ります.

5G光学モジュールPCBの梱包と出荷には 慎重に対応し 安全な状態で届くようにしていますどうか,私達に連絡することを躊躇しないでください.
