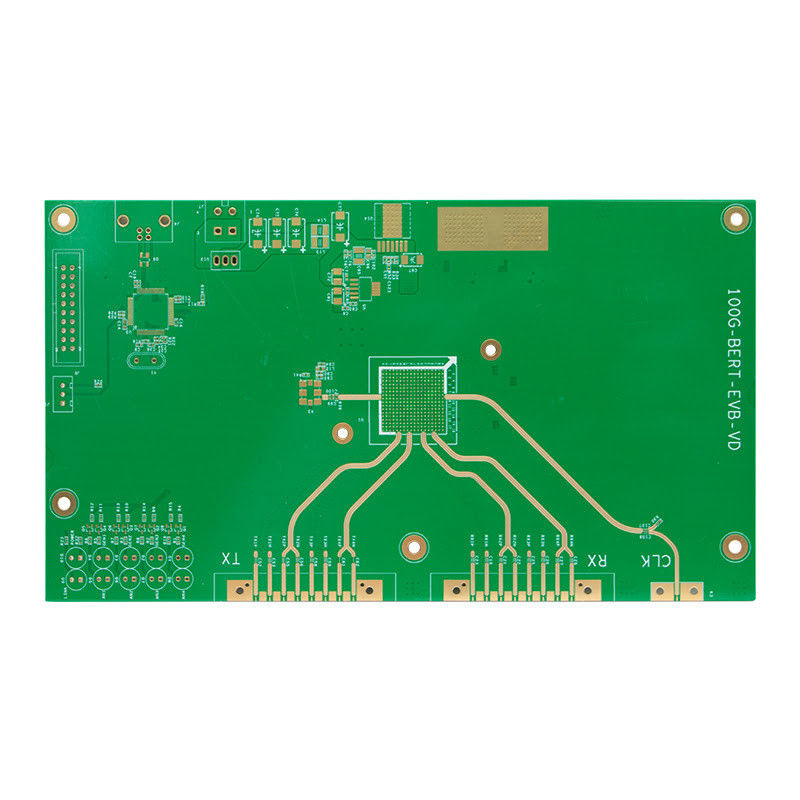

HDI 5G オプティカルモジュール PCB 高周波回路板 RO4350B TU768

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO/TS16949/RoHS/TS16949

適用する:

5G信号テストボード

特徴:

高周波+FR4素材

材料:

RO4350B+TU768

層:

厚さ:

1.6±0.16mm

穴の直径v:

機械的な穴 0.20mm 側面比:8:1

最低の幅/スペース:

100/100um

表面塗装:

ENIG ((0.05um)

内部モデル:

X04B002C04

パッケージの詳細:

空気球の真空包装

供給の能力:

200,000平方メートル/年

ハイライト:

製品説明

HDI 1+N+1 高周波

プロジェクト	PCB 処理能力
層数	1-40 層
最小外線幅/スペース	3/3ミリ
銅の外側厚さ	280um ((8OZ)
内部銅厚さ	210um ((6OZ)
PCBの厚さの許容量	板の厚さ≤1.0mm,4層以下では ±0.1mm+/-0.05mm 板の厚さ>1.0mm ±10%
最低PTH	メカニカルホール 4ミリ,レーザー 3ミリ
材料	FR-4,高Tg,ハロゲン無,PTFE,ロジャーズ,ポリマイド
HDI	レベル2〜7
特別手続き	埋められた盲目バイアス,盲目スロット,固い柔軟な組み合わせ,混合圧,バックドリリング,埋められた抵抗,埋められた容量,フレーシングステップ,マルチコンビネーションインピーデンス
