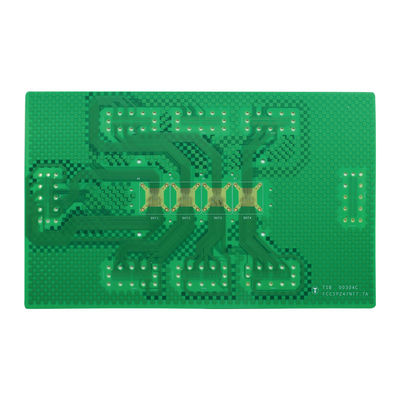

6層HDI多層PCBHDIPCB 2+ N+ 2 半導体試験板

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO/TS16949/RoHS/TS16949

適用する:

半導体試験

特徴:

2+N+2 HDI

材料:

S1000-2M

層:

厚さ:

1.6mm±0.16mm

穴の直径v:

レーザー:0.1m メカニカル 0.15m アパルチャー比105:1

最低の幅/スペース:

75/75mm

表面塗装:

浸水金 2U"

内部モデル:

C264137COT

パッケージの詳細:

空気球の真空包装

供給の能力:

200,000平方メートル/年

ハイライト:

製品説明

6層の2+N+2HDI半導体試験板

プロジェクト	PCB 処理能力
層数	1-40 層
最小外線幅/スペース	3/3ミリ
銅の外側厚さ	280um ((8OZ)
内部銅厚さ	210um ((6OZ)
PCBの厚さの許容量	板の厚さ≤1.0mm,4層以下では ±0.1mm+/-0.05mm 板の厚さ>1.0mm ±10%
最低PTH	メカニカルホール 4ミリ,レーザー 3ミリ
材料	FR-4,高Tg,ハロゲン無,PTFE,ロジャーズ,ポリマイド
HDI	レベル2〜7
特別手続き	埋められた盲目バイアス,盲目スロット,固い柔軟な組み合わせ,混合圧,バックドリリング,埋められた抵抗,埋められた容量,フレーシングステップ,マルチコンビネーションインピーデンス
