| ブランド名: | Ben Qiang |
| モデル番号: | FR-4/ロジャーズ |
| MOQ: | 1PCS |
| 価格: | custom made |
| 支払条件: | 銀行振込/Alipay/PayPal |
| 供給能力: | 200,000平方メートル/年 |

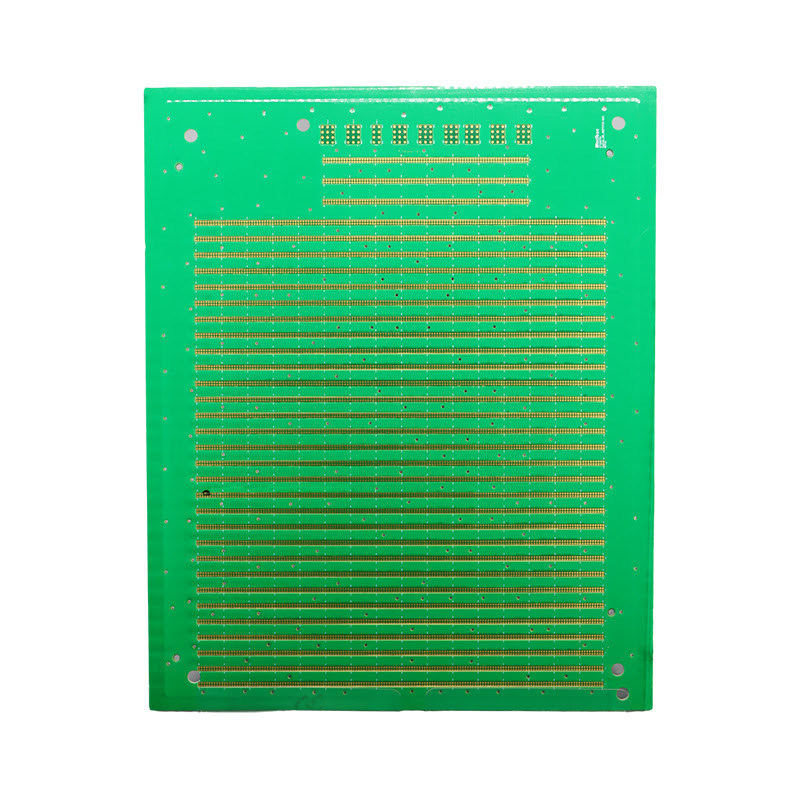

ブラインドマイクロビス半導体回路板 掘削サイズ Min 0.0078 〜 0.2mm
半導体PCBは,半導体産業で使用するために特別に設計された印刷回路ボードです.電子機器の製造における重要な要素であり,その機能と性能を確保する上で重要な役割を果たします..
私たちの半導体PCBは 最先端技術で製造され 業界最高水準を満たしています最も厳しい半導体アプリケーションで信頼性と効率的なパフォーマンスを提供するために設計されています.
半導体用印刷回路板は 高品質で信頼性の高い 半導体用回路板です顧客に最高級の製品とサービスを提供し,顧客満足を保証することにコミットしています.
次のプロジェクトのために私たちの半導体PCBを選んで 性能と品質の違いを体験してください!
| 半導体PCBの技術パラメータ | |
|---|---|
| 半導体ボード | |
| 半導体回路板 | |
| 半導体板PCB | |
| 表面塗装 | ENIG |
| 溶接マスクの色 | 緑色 |
| 試験サービス | 機能テスト 100% テスト |
| 特徴 | ロジャース 4003c |
| 材料 | FR-4 |
| 特別 | 盲目の微生物 |
| ミンス トレース 幅 | 0.1mm |
| PCBA サービス | 鍵付き PCB 組み立て サービス |
| 穴 の 技術 を 通し て | 違う |
| 穴の大きさ | 0.2mm |
半導体PCB (半導体印刷回路板) とは,半導体装置の製造および組み立てのために特別に設計されたPCBの一種である.半導体印刷回路板の主要メーカーとしてOEMの電子機器のニーズに 高品質で信頼性の高いソリューションを提供できることを誇りに思います
半導体PCBは,以下を含む様々な用途で広く使用されています.
私たちの半導体PCBは,OEM電子機器の特定のニーズを満たすために以下の機能で設計されています:
2週間という迅速な配達期間で 半導体PCBを 間に合うように届けます私たちの専門家のチームは,あなたの完全な満足を確保するために,優れた顧客サービスと技術サポートを提供することに専念しています私たちの半導体PCBがどのようにあなたのニーズを満たすことができるかを議論するために.
私たちは半導体アプリケーションのためのカスタム印刷回路板を提供することに特化した. 私たちのPCBは,半導体産業の特定のニーズを満たすために設計され製造されています.高品質と信頼性を確保する.
私たちのカスタマイズサービスは 溶接マスクの色,表面の仕上げ,リードタイム,およびあなたのニーズに最も適した他の仕様を選択することができます.半導体産業における間に合う配送の重要性を理解し, パーソナライズされたPCBの配送時間はわずか2週間です..
半導体製品にシームレスな統合を可能にします 最小の穴の大きさは0.2mmでPCBは最も複雑で高度な半導体アプリケーションに適しています.
半導体印刷回路板のニーズに合わせて 私たちのカスタマイズサービスを選択し 信頼性,品質,柔軟性の完璧な組み合わせを体験してください
半導体PCBは慎重に梱包され,お客様に安全で届けられるように運送されます.私たちのパッケージングプロセスは,輸送中に製品にダメージを与えるように設計されています.
各PCBはまず,電磁放電を防ぐために,抗静的袋に入れます.その 袋 は,輸送 の 間 に 弾圧 を 抑え,衝撃 を 吸収 する よう に 適当な 敷き布団 の 材料 を 備えた 頑丈 な 紙箱 に 置か れ ます.
国際出荷では 税関処理や輸送中に 粗い扱いを受けないように 木製の箱やパレットに PCBを入れることで 追加の保護層を追加します
私たちの配送パートナーたちは 包裹を配達する際の信頼性と効率性のために 慎重に選ばれています顧客の好みや緊急性に基づいて,様々な配送オプションを提供しています.
すべてのパッケージは 適切なラベルと書類で 簡単に識別され 清掃されます
効率的な梱包と信頼性の高い輸送により 半導体PCBを安全かつ間に合うように 届けることができます
