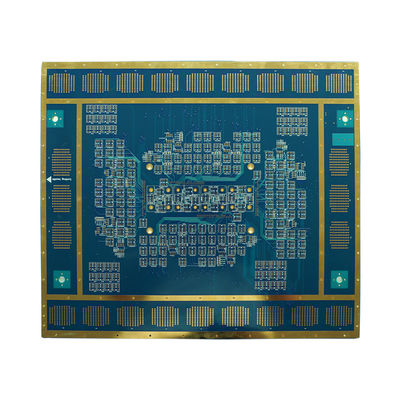

半導体PCB10層 メカニカルホール4ミリレーザー3ミリ

半導体PCB10層 メカニカルホール4ミリレーザー3ミリ

ブランド名: Ben Qiang
モデル番号: FR-4/ロジャーズ
MOQ: 1PCS
価格: custom made
支払条件: 銀行振込/Alipay/PayPal
供給能力: 200,000平方メートル/年
詳細情報
起源の場所:
シェンゼン,中国
証明:
ISO/TS16949/RoHS/TS16949
適用する:
半導体試験
特徴:
アパルチャー比251
材料:
S1000-2M
層:
10L
厚さ:
5.0±0.5mm
穴の直径v:
0.2 mm
最低の幅/スペース:
100/100um
表面塗装:
金色 5u"
内部モデル:
C16751G10
パッケージの詳細:
空気球の真空包装
供給の能力:
200,000平方メートル/年
ハイライト:

ベン・キアン半導体PCB

,

半導体PCB10層

製品説明

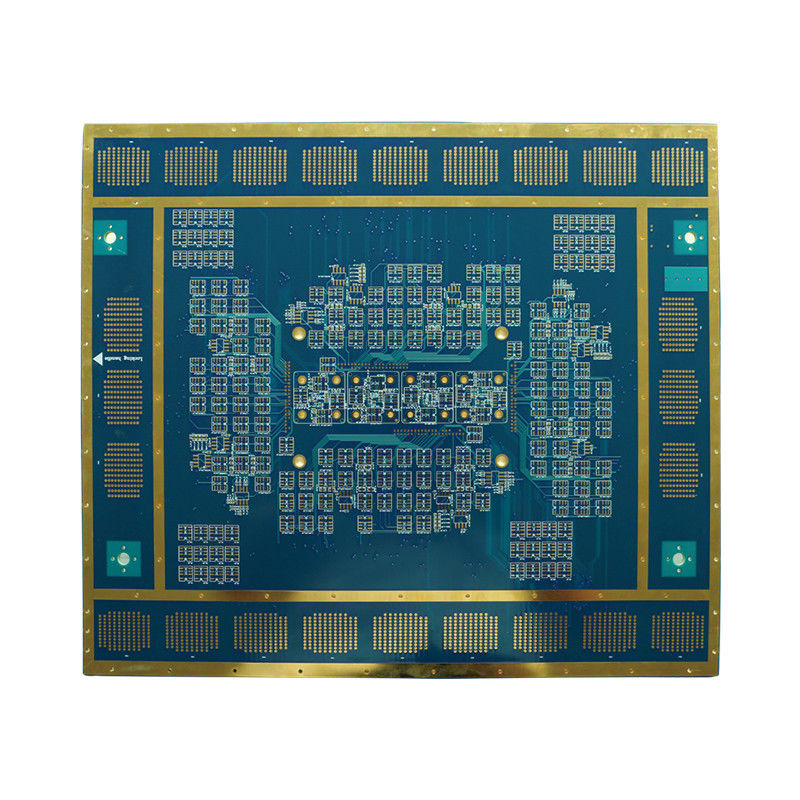

10層半導体試験板

プロジェクト PCB 処理能力
層数 1-40 層
最小外線幅/スペース 3/3ミリ
銅の外側厚さ 280um ((8OZ)
内部銅厚さ 210um ((6OZ)
PCBの厚さの許容量 板の厚さ≤1.0mm,4層以下では ±0.1mm+/-0.05mm
板の厚さ>1.0mm ±10%
最低PTH メカニカルホール 4ミリ,レーザー 3ミリ
材料 FR-4,高Tg,ハロゲン無,PTFE,ロジャーズ,ポリマイド
HDI レベル2〜7
特別手続き

埋められた盲目バイアス,盲目スロット,固い柔軟な組み合わせ,混合圧,バックドリリング,埋められた抵抗,埋められた容量,フレーシングステップ,マルチコンビネーションインピーデンス
