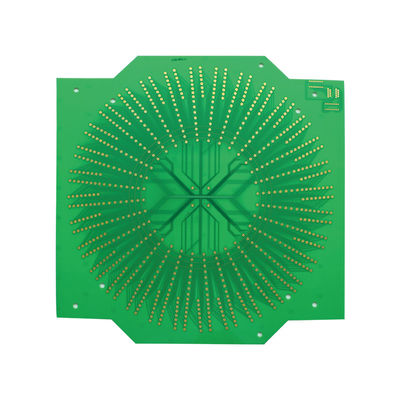

1-40 層半導体板 S1000-2M 4+N+4 HDI PCB S230160C10

詳細情報

起源の場所:

シェンゼン,中国

証明:

ISO/TS16949/RoHS/TS16949

適用する:

半導体試験

特徴:

4+N+4 HDI PCB

材料:

S1000-2M

層:

10L

厚さ:

2.2±0.2mm

穴の直径v:

レーザーホール 0.10mm メカニカルホール 0.2mm アパルチャー比111

最低の幅/スペース:

200/110um

表面塗装:

浸水金 2U"

内部モデル:

S230160C10

起源の場所:

シェンゼン,中国

パッケージの詳細:

空気球の真空包装

供給の能力:

200,000平方メートル/年

ハイライト:

製品説明

プロジェクト	PCB 処理能力
層数	1-40 層
最小外線幅/スペース	3/3ミリ
銅の外側厚さ	280um ((8OZ)
内部銅厚さ	210um ((6OZ)
PCBの厚さの許容量	板の厚さ≤1.0mm ±0.1mm+/-0.05mm 4層以下板の厚さ>1.0mm ±10%
最低PTH	メカニカルホール 4ミリ,レーザー 3ミリ
材料	FR-4,高Tg,ハロゲン無,PTFE,ロジャーズ,ポリマイド
HDI	レベル2〜7
特別手続き	埋められた盲孔,盲点,硬式-柔軟性組み合わせ,混合圧,バックドリリング,埋められた抵抗,埋蔵容量,フレーズステップ,多組み合わせインペデンス
