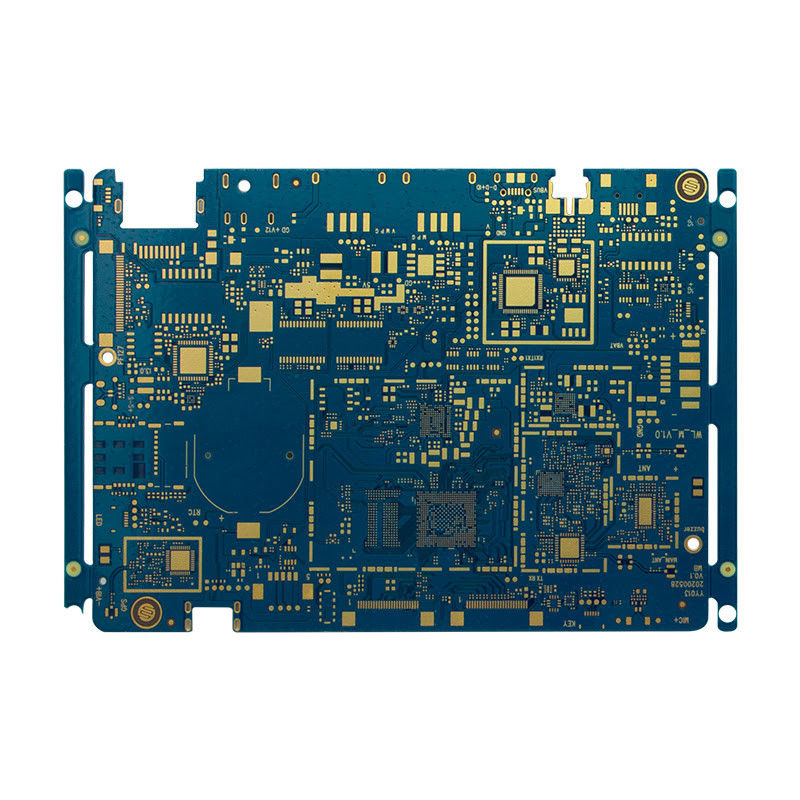

浸透金 高周波PCB ENIG OEM電子機器用

製品説明:

高周波PCBは,高周波シグナルPCBとしても知られており,高周波信号を処理し,マイクロ波周波数で動作するように設計された印刷回路板の特殊なタイプです.電気通信などの産業で広く使用されています.低損失と最小限の干渉で 高周波信号を送信し受信する能力のために

この高周波PCBは 最高品質の材料と 最先端技術で作られています

この高周波PCBの表面仕上げは,浸透金で,ENIG (電解のないニッケル浸透金) とも呼ばれています.この表面仕上げは,優れた耐腐蝕性,溶接性,そしてフラット精密な回路配置のための滑らかな表面.低挿入損失があり,高周波でも信号の整合性を維持しているため,高周波アプリケーションに理想的です.

この高周波PCBは -55°Cから125°Cの温度範囲で動作するように設計されていますこれは,極端な環境での使用に適しており,厳しい条件でも信頼性の高いパフォーマンスを保証します.

この高周波PCBのボード厚さは0.2mmから6.35mmまであり,デザインの柔軟性や様々な電子機器との互換性を提供します.空間 が 限られている コンパクト デバイス や より 複雑 な 回路 に より 厚い 板 が 必要 な 大きい システム で 使える.

この高周波PCBの材料は,ロジャーズ材料かPTFE (ポリテトラフッロエチレン) です.両材料は,優れた介電性能,低損失触角,高熱安定性があります.高周波アプリケーションに適していることロジャースは高性能ラミネートで,PTFEは優れた電気的および機械的特性を持つフップロポリマーです.

この高周波PCBは,1オンス (35ミクロン) の最終銅ホイル厚さを持っています.より厚い銅ホイルは,信号損失を軽減し,信号品質を改善するのに役立ちます.高周波および高速アプリケーションに適している.

一般的に使用されている4つの主要なタイプの高周波PCBがあります.

このタイプの高周波PCBは,制御インピーダンスのアプリケーションのために設計されており,正確なルーティングとシールドを必要とする高周波信号に最適です.中央にシグナル層があり,上と下の地面平面があります.絶好の信号隔離と交差音の最小化

高周波マイクロストリップPCBは,最も一般的に使用されるタイプで,介電材料の上部に単一の伝導性痕跡の層があります.下層は地面平面として機能します.上層層は信号を運びます低コストで大量生産を必要とするアプリケーションに適しています.

このタイプの高周波PCBは,マイクロストリップに似ているが,信号軌跡の両側には追加の地面平面があり,よりよい信号隔離と放射線を削減する.高周波および高速デジタルアプリケーションで一般的に使用されています.

高周波組み込みPCBは,PTFEのような低変電性ダイレクトリック材料を使用して,2層の地面平面の間に信号痕跡を埋め込む特殊なタイプです.このデザインは,より小さな形状因子と改善された電気性能を可能にします.

高周波PCBは高周波およびマイクロ波産業における重要な部品であり,信頼性と効率的な信号伝送を提供します.浸透金のような表面仕上げ要求の高いアプリケーションに理想的な選択です. 様々な種類とカスタマイズ可能なオプションで,この高周波PCBは,高周波回路の需要のための汎用的なソリューションです.

特徴:

• 高周波印刷ワイヤリングボード
• 高周波印刷回路板
• 高周波PCB
• ルーツとスコア
• 応用: コミュニケーション
• 適用:自動車
• 表面 完成: 浸し金
• 銅の厚さ: 1オンス
• 動作温度: -55°Cから125°C

技術パラメータ:

応用:

技術が絶えず進化するにつれて 高周波電子機器の必要性は 航空宇宙から電信までこれらの高周波装置は効率的で信頼性の高い操作を保証する上で重要な役割を果たします高周波およびマイクロ波アプリケーションのための先進的なソリューションを提供します.

高周波PCB,高周波電波PCB,高周波マイクロ波PCBとしても知られる高周波およびマイクロ波用用に特別に設計された印刷回路ボードの一種である.500MHz から 2GHz の周波数帯で,これらの PCB は,高速な信号伝送と低信号損失を達成するために,特殊な材料と製造プロセスを使用します.

• 板の厚さ:0.2mm-6.35mm
• 概要:ルーツとスコア
• ボード Thk:1.0MM
• 穴の最小サイズ:0.2mm
• 用途:OEM電子機器

この製品の高周波およびマイクロ波機能により,以下を含む幅広い用途に適しています.

• 電気通信:高周波PCBは,アンテナ,衛星通信システム,トランシーバーなどのデバイスのために,通信業界で広く使用されています.これらのPCBは,迅速で安定した信号伝送を可能にします信頼性の高いコミュニケーションを保証します
• 航空宇宙と防衛航空宇宙や防衛分野におけるレーダーと衛星システムの利用が増加するにつれて,高周波電子機器の需要も増加しています.高周波PCBはこれらのアプリケーションにとって重要です効率的な操作のために高速なデータ処理と送信を提供します.
• 医療機器:高周波PCBは,MRI機器,超音波装置などの医療機器にも使用されています.これらのPCBは,正確で高速な信号処理を保証します.正確な診断と治療を可能にします.
• 自動車産業:高周波PCBは,高速で信頼性の高いデータ伝送を保証するために使用されています.,安全性と性能を向上させる
• 工業制御システム:高周波PCBは,PLC,DCS,SCADAシステムなどの様々な産業制御システムでも使用されています.これらのPCBは高速データ処理と送信を提供します.生産プロセスに対する効率的で正確な制御を保証する.

高周波PCBは,伝統的なPCBに比べていくつかの利点があり,高周波およびマイクロ波アプリケーションの好ましい選択となっています.

• 低信号損失高周波PCBで使用される特殊な材料と製造プロセスは,信号損失を最小限に抑え,迅速かつ安定した信号伝送を保証します.
• 高速データ処理:高周波PCBは500MHzから2GHzの周波数範囲で高速なデータ処理が可能で,高度なアプリケーションに適しています.
• 耐久性:高周波PCBは高温や極端な環境に耐えるように設計されており 耐久性も信頼性も高いのです
• カスタマイズ:これらのPCBは特定の要件に応じてカスタマイズされ,設計と機能の柔軟性を可能にします.

高周波PCBは高周波電子の世界に革命をもたらし 様々な産業に先進的なソリューションを提供していますそしてカスタマイズオプション現代の技術において不可欠な部品となっています

カスタマイズ:

高周波PCBは,OEM電子機器のために設計された高品質の製品です. それは特に高周波アプリケーションで使用するために設計されています.高周波RFPCB高周波電波PCBプロジェクト
高周波PCBの最終ホイルは1オンスで 耐久性と信頼性を保証します腐食に対する優れた保護を提供し,あなたのPCBの長寿を保証します高周波アプリケーションにおける精度の重要性を理解しているため,インペデンス値は ±10%の許容値を持っています.信号の正確性を保証し 干渉を最小限に抑える.
高周波PCBの最小穴の大きさは 0.2mmで 複雑な設計と部品の正確な配置を可能にしますあなたのPCBがあなたの正確な仕様と要求を満たすことを確信することができます.
高周波PCBを信頼して 優れた性能と信頼性を 提供します私たちのカスタマイズサービスについて,そしてどのように私たちはあなたのプロジェクトを生きるために助けることができます..

梱包と輸送:

高周波PCBは 顧客への安全な配送を保証するために 慎重に梱包されています

1. PCBの繊細な部品を保護するために 抗静的材料を使います
2. 次にPCBは 輸送中に動きを防ぐために オーダーメイドサイズの箱に入れます
3. 箱は泡状の包み物や泡で満たされ,さらに緩められ,保護されます.
4. 箱 の 中 に ある もの を 固定 する 強力 な テープ
5. +

顧客のニーズを満たすために様々な配送オプションを提供しています.

1. PCBが梱包された後 配送トラックや飛行機に載せます
2. 荷物が慎重に扱われ 間に合って届けられるようにします
3. 宛先に到着すると,受信者または指定された個人によって署名されます.
4. 運送中に問題や損傷が発生した場合,当社の顧客サービスチームは,助け,問題を解決するために利用可能です.

高周波PCBを 選んだことに感謝します 私たちは最高品質の製品と 安全な輸送を 顧客に提供することに努めています
