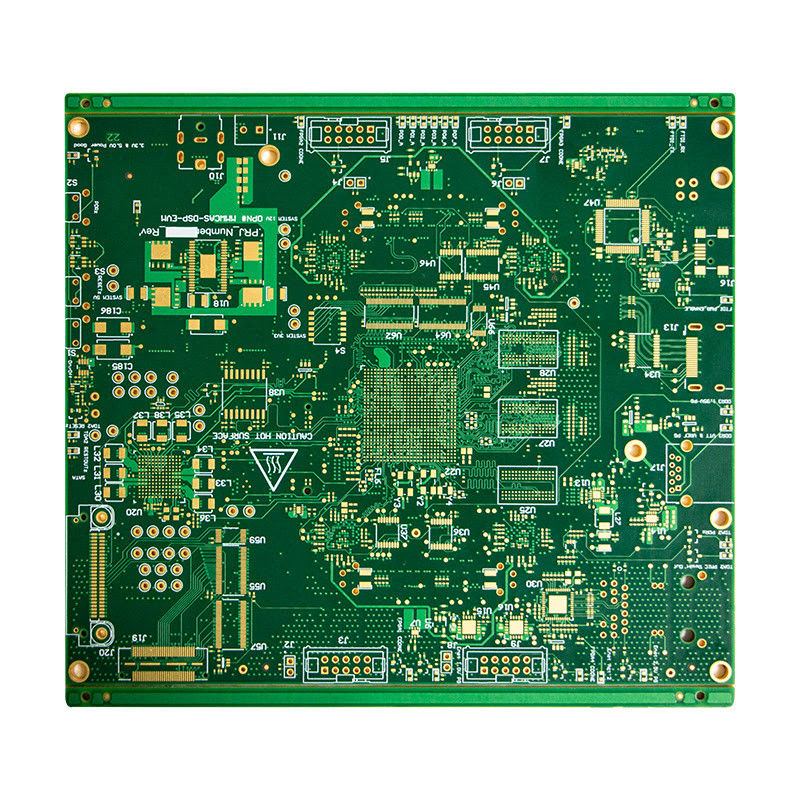

通信 自動車 高周波回路板 厚さ 1.0MM

製品説明:

特徴:

• 製品名:高周波PCB
• 表面塗装:ENIG
• 応用:通信,自動車
• 最小穴の大きさ: 0.2mm
• 概要: 打撃とスコア
• 用途:OEM電子機器
• 高周波マイクロストリップPCB
• 高周波RFPCB
• 高周波電波PCB

技術パラメータ:

応用:

高周波マイクロ波PCB,高周波RFPCB,または高周波電波PCBとしても知られています高速で効率的な通信と技術に対する 需要の増大に対応するために設計された 最先端製品ですこれは,特に高周波信号を処理し,低損失の送信を提供するために設計された印刷回路ボードの一種です.4G/5G通信などの様々な産業で重要な要素となっています航空宇宙技術と医療機器

高周波PCBは,他のタイプのPCBの中で目立つようにするいくつかの重要な属性を誇っています.

• ファイナル・フォイル: 1オンス- 高周波PCBは,高周波回路の標準厚さである1オンの最終ホイルを使用して製造されます.これは,高周波信号を送信する際にPCBの安定性と信頼性を保証します.
• 材料:ロジャース/PTFE高周波PCBは高品質で低損失の材料,例えばロジャースやPTFE (ポリテトラフッロエチレン) から作られています.これらの材料は,優れた電解特性を有し,信号損失を引き起こすことなく,高い周波数に対応することができます高周波回路設計に最適です
• 銅の厚さ: 1オンス高周波PCBの銅厚さは1オンスで 高周波回路の標準ですこれは,PCBが干渉や信号損失を引き起こすことなく高周波信号を処理できることを保証します.
• 用途:OEM電子機器- 高周波PCBは,オリジナル機器メーカー (OEM) の電子機器で広く使用されています.一つの会社によって設計・製造されながら,別の会社のブランド名で販売されている製品を指す.これは,様々な電子アプリケーションにおける高周波PCBの信頼性と効率性を強調します.
• ローズ・コンパイル- 高周波PCBは,電子製品における特定の有害物質の使用を制限する危険物質制限 (RoHS) 指示にも適合しています.これは,高周波PCBを環境にやさしくし,様々な産業で使用するために安全にする.

高周波PCBは,様々なアプリケーションやシナリオで使用できる汎用的な製品です.

• 4G/5G通信- 4Gと5G技術の登場により,高速で効率的な通信の需要が増加しました高周波PCBは 4G/5G通信システムの不可欠な部品で,干渉や損失を引き起こすことなく高周波信号の送信を可能にします,シームレスで信頼性の高い接続を保証します.
• 航空宇宙技術- 高周波PCBは,通信およびナビゲーションシステムにとって重要な高周波信号である航空宇宙技術でも広く使用されています.高周波PCB の 低損失 材料 と 効率 的 な 設計 に よれ ば,宇宙 の 極端 な 条件 で 使える よう に なり ます.
• 医療機器- 医療分野では,高周波信号は,MRI機器,超音波,医療画像装置などの様々な機器で使用されています.干渉を起こすことなくこれらの信号の送信を可能にします医療機器の正確性と信頼性を保証する
• 高速信号伝送- 高周波PCBは,データセンター,通信,レーダーシステムなどの高速信号伝送アプリケーションでも広く使用されています.効率 的 な 設計 と 低 損失 の 材料 に よっ て,歪み や 損失 を 引き起こさ ない 高 速度 の 信号 を 処理 する ため に 理想 的 に なる.

高周波PCBは コミュニケーションやテクノロジーの利用方法に 革命をもたらし 様々な産業で不可欠な部品となりました 高周波回路設計 低損失材料高速信号を処理する能力で 電子機器の世界で 変革をもたらします信頼性,効率性,環境基準の遵守により 高周波PCBは本当に未来の製品です

カスタマイズ:

• 商品名:高周波PCB
• 穴の直径:0.2mm (最低)
• 阻力値:±10%
• 表面仕上げ:ENIG (無電動ニッケル浸水金)
• 適用:通信と自動車産業
• 材料:ロジャース/PTFE

高周波電波PCBでは 高周波電波PCB 高周波マイクロストライプPCB 高周波ストライプPCB 高周波ハイブリッドPCBそして高周波ミリ波PCB高周波PCBは 通信や自動車産業の顧客の 特定のニーズを満たすために設計されています

高周波PCBは,最小穴の大きさは0.2mmで製造され,精密で正確なパフォーマンスを保証します.信頼性と安定性のある信号伝送酸化や腐食に対する優れた保護を提供し, PCBを厳しい環境での長期使用に適しています.

高周波PCBは 高周波信号が必要な通信や自動車用に使われます ロジャーズやPTFE材料で設計されています優れた電気特性を持ち,高温に耐える要求の高い環境での使用に最適です

高周波PCBでは お客様のニーズを満たすのに カスタマイズが重要だと理解しています経験豊富なエンジニアと技術者のチームは,お客様のニーズを理解し,独自のニーズを満たすカスタマイズされたソリューションを提供するために,お客様と密接に協力しています最先端の設備と先進技術により 生産プロセスのあらゆる段階において 最高の品質基準を保証します

高周波PCBを選択し,優れた品質,精度,性能を体験してください. 報名のために今日私達に連絡してください.

梱包と輸送:

高周波PCBでは 商品の梱包と出荷に 慎重に対応し 完璧な状態で 宅宅まで届くようにしています高周波PCBの安全性を保証するために 業界基準とガイドラインに従って.

まず,すべての高周波PCBは 梱包される前に 検査・テストされます. これにより,最高品質の製品だけが 顧客に送られるようにします.PCB は,輸送中に静電による損傷を防ぐために,注意深く反静電袋に置かれます..

次に,PCBは,外部の影響から保護するために十分なパッシングを付いた頑丈な紙箱に置かれ,箱は密封され,必要な情報とラベルが付けられます.製品名など量と配送アドレスです

当社は,お客様のニーズと予算に合わせて,さまざまな配送オプションを提供しています.当社の標準配送方法は,DHL,UPS,FedExなどの評判の良い国際宅配サービスです.世界中どこへでも迅速かつ信頼性の高い配送を保証します.

大規模な注文や卸荷の場合,海運または航空運送も提供します.これらの送料オプションの価格表と推定配送時間をご確認ください.

国際注文には,国に入国時に関税や税金がかかる場合があります.この手数料は顧客が負担し,送料には含まれていません.注文する前に,この手数料に関する詳細については,地元の海税局に問い合わせることをお勧めします.

梱包や配送のプロセスに関する質問や懸念については, 躊躇しないでご連絡ください.最高のサービスを提供し,受信したすべての高周波PCBに満足していることを保証します..
