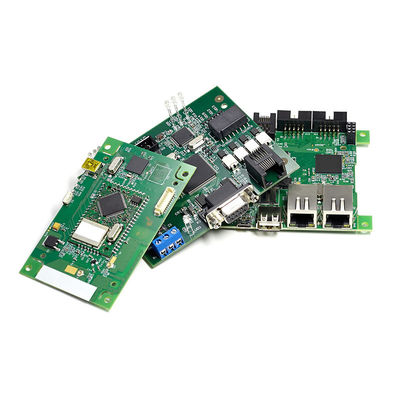

0.1MM 最小ライン幅 高標準制御システムのための工業制御PCB組

製品説明:

工業制御PCB組は,工場自動化,生産ライン制御,機械制御のニーズのために特別に設計されています.産業機器の制御と監視のための汎用的で信頼性の高いソリューション.

工業制御PCB組成に使用されるベース材料は,最高品質とパフォーマンスを確保するために慎重に選択されています. 顧客はFR4,ロジャーズ,アルミ,特定のニーズや要求に応じて高Tg.

工業制御PCB組成の最小線幅は0.075mmで,精密で正確な信号伝送が可能で,工業機器の効率的かつスムーズな機能が保証されます.

工業制御PCB組の品質と信頼性を確保するために,厳格なテストを受けます.AOI (自動光学検査),X線,フライングプローブ,ICT (インサーキットテスト),FCT (機能回路試験).

顧客は,インダストリアル制御PCBアセンブリのために白,黒,黄色のシルクスクリーン色から選択することができます.この方法により,製品の美学的な魅力が向上するだけでなく,問題を見つけ直すことも容易になります..

工場の自動化,生産ライン制御,機械の制御高品質な材料,精密な設計,厳格なテストにより,工業機器の制御に信頼性と効率性のあるソリューションとなっています.

特徴:

• 商品名:工業制御PCB組成
• 最小ライン幅:0.075mm
• 最大寸法:610 × 1100mm
• 層数:4 層
• 板の厚さ:1.6MM
• 試験サービス:100%Eテスト AOI

主要な特徴:

• 高精度プラント制御印刷回路板組
• 耐久性があり,信頼性の高い産業制御PCB組
• 効率的なプロセス制御 印刷回路板組
• 最低線幅0.075mmの先端技術
• 汎用的な用途のために最大610×1100mmの大きな寸法
• 機能性と複雑性を高めるために4層
• 1頑丈な構造のために,0.6MMの板厚さ
• 100%のEテストとAOIを含む包括的なテストサービス

技術パラメータ:

応用:

産業制御PCB組成は,電子機器,自動車,航空宇宙など様々な産業の製造プロセスにおける重要な要素です.この産業で使用される設備と機械の制御と規制を担当しています効率的で円滑な運営を保証する.

工業制御PCB組は,工学制御システムの高い基準を満たすために正確な設計と製造を必要とする複雑で洗練された製品です.AOI (Automated Optical Inspection) のような先進的な検査機器を装備しています品質と信頼性の最高水準を保証するために,X線,フライングプローブ,ICT (In-Circuit Testing) とFCT (Functional Circuit Testing) を利用します.

工業制御PCB組の最大寸法は610×1100mmで,幅広い産業用用途に適しています.20インチ*20インチまたは500mm*500mmの最大PCB寸法は,さまざまなサイズの機器と機械に互換性があります.

工業制御PCB組成のテストサービスは100%EテストとAOIです.Eテストは製造プロセスの重要なステップです.電子回路板の電気接続性をチェックする一方,AOIはPCBの欠陥を検知し,PCBの品質と機能性を確保するために先進的なカメラとソフトウェアを使用しています.

工業制御PCB組の板厚さは1.6MMで,製品に耐久性と安定性を提供するのに理想的です.この厚さは効率的な熱散も可能にします.設備制御システムの正常な機能を確保する.

工業制御PCB組は,機器制御,製造制御回路板組,製造制御回路板組などのアプリケーションで広く使用されています.高品質で信頼性の高い性能により,産業自動化および制御システムにおける重要な部品となっています.

先進的な試験機器,精密な設計,高品質の材料により,産業制御PCB組は様々な産業用アプリケーションに最適なソリューションです.設備や機械のスムーズかつ効率的な運用を保証する上で重要な役割を果たします産業における必需品となっています.

カスタマイズ:

私たちの製造制御回路板の組立生産ライン制御のニーズにカスタマイズされたソリューションを提供します.プラント制御印刷回路板の組立精度と効率の良い高品質の製品を提供します

持ってる最小線幅0.1MM で,穴の最小サイズ0.2MM,私たちの材料耐久性と信頼性で知られる FR-4です. 工業制御目的での正確な測定の重要性を理解しています.最大寸法610×1100mmで,あなたの特別な要求に応える.

私たちの板の厚さ1.6MM の高さで 制御回路の 堅牢で安定した基盤を 保証します 顧客に 最高の品質基準を 保証するために 先進な技術と技術を使用します

信頼してください生産ライン制御PCB組成私たちのサービスについてもっと知るために今日私達に連絡してください. そして,どのように私たちはあなたの産業制御目標を達成するためにあなたを支援することができます.

梱包と輸送:

工業制御では PCBの組み立て物を 梱包し 輸送する際には 非常注意を払い 完璧な状態で 目的地に届くようにしています包装と輸送のプロセスは,次のステップを含みます:

• ステップ1: 検査 - 梱包する前に,品質管理チームは PCBの各組を検査し,高水準の規格に準拠していることを確認します.
• ステップ2: 静電防止の梱包 - 当社のPCB組は静電から保護するために,静電防止の袋に慎重に梱包されています.
• ステップ3:バブルラッピング - 各PCB組は,輸送中に追加の保護のためにバブルラッピングにラップされます.
• ステップ4: 頑丈な箱 - 頑丈な紙箱を使用して PCB 組成物を梱包し,輸送中に損傷しないようにします.
• ステップ 5: ラベル付け - 各箱には,製品名,量,および特別な取り扱いの指示が明記されています.
• ステップ 6: 輸送 - 当社は信頼性の高い輸送会社と提携し,当社のPCB組成物が顧客に間に合う形で配達されることを保証します.

慎重に包装し 送料の処理をすることで 産業制御PCB組件が 安全で使用可能になると 確信できます私たちのPCB組立サービスについてもっと知るために今日私達に連絡してください.
