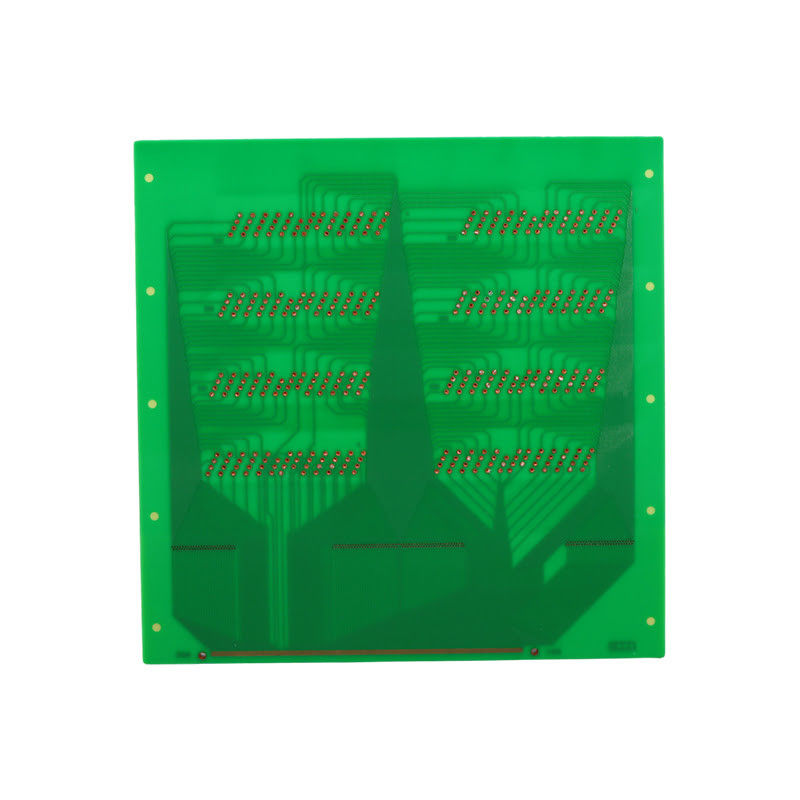

600mm × 1200mm コンシューマー・エレクトロニクスPCBボード ENIG HASL 表面仕上げ

600mm × 1200mm コンシューマー・エレクトロニクスPCBボード ENIG HASL 表面仕上げ

ブランド名: Ben Qiang
モデル番号: FR-4/ロジャーズ
MOQ: 1PCS
価格: custom made
支払条件: 銀行振込/Alipay/PayPal
供給能力: 200,000平方メートル/年
詳細情報
起源の場所:
シェンゼン,中国
証明:
ISO/TS16949/RoHS/TS16949
はんだのマスク色:
緑,赤,青,黒,白
ミニシルクスクリーンクリアメント:
0.15mm
層:
シングル,ダブル,マルチレイヤー
穴の大きさ:
0.1mm
溶接マスクのクリアランス:
0.1mm
最高。パネルのサイズ:
600mm × 1200mm
最小。ソルダー マスク ブリッジ:
0.08mm
表面塗装:
HASL,ENIG,インマージンシルバー,OSP
パッケージの詳細:
空気球の真空包装
供給の能力:
200,000平方メートル/年
ハイライト:

消費電子PCB ENIG 仕上げ

,

消費電子PCB HASL 仕上げ

,

600mm×1200mmPCB電子ボード

製品説明

パーソナライズされたデザインの多層消費電子印刷回路板

製品説明:

消費者電子PCB - 高品質のPCBは先進技術のために

Tech Electronics PCBは,消費電子機器用に特別に設計された印刷回路ボードです.信頼性の高い性能と先進技術を提供して 現代消費者の要求を満たす.

主要 な 特徴
  • 穴の大きさ:0.2mm
  • タイプ:印刷回路板
  • 厚さ: 0.2mm-6.0mm
  • 溶接マスク橋:0.08mm
  • シルクスクリーン・クリアランス:0.15mm
優れた 品質

消費電子印刷回路板は 最高品質の材料と先進技術で製造されています信頼性と性能を保証するために徹底的なテストを受けています.

先進技術

電子デバイスPCBは 優れた機能と精度を 提供するために先進技術を活用しています高精度で正確な複雑な回路設計を作成することができます電子機器の性能を最大限に高めます

信頼性の高い性能

高品質のPCBは 最も厳しい条件でも 信頼性の高いパフォーマンスを 提供するように設計されています電子機器のための一貫した安定したパフォーマンスを提供するために私たちの消費者電子PCBを信頼することができます.

カスタマイズできるオプション

電子機器には 独自の要求があり PCBのサイズから 厚さまで私たちはあなたの特定のニーズを満たすために私たちのPCBを調整することができます電子機器に最適に合うようにします.

結論

高品質の工法,先進技術,そしてカスタマイズ可能なオプションで,信頼性と高性能な電子機器を要求する現代消費者のための完璧なソリューションです.



特徴:

  • 製品名: 消費電子PCB
  • 層: 単層,二層,多層
  • 表面塗装:HASL,ENIG,浸透銀,OSP
  • タイプ:印刷回路板
  • 穴の大きさ:0.2mm
  • 厚さ: 0.2mm-6.0mm

主要な特徴:

  • 高品質の電子機器印刷回路板
  • シングル,ダブル,マルチレイヤーオプションで利用可能
  • 異なるニーズに対応する複数の表面仕上げオプション (HASL,ENIG,Immersion Silver,OSP)
  • 特別に技術機器用印刷板に使用するために設計されたもの
  • 精密で複雑なデザインを可能にします
  • 厚さは0.2mmから6.0mmまであり,様々な電子アプリケーションに柔軟性があります


技術パラメータ:

消費電子PCBの技術仕様
属性 価値
テクノロジー 装置 印刷回路板 技術電子PCB
ミニシルクスクリーンクリアメント 0.15mm
材料 ガラス繊維,銅
最大 パネルサイズ 600mm × 1200mm
厚さ 0.2mm-6.0mm
溶接マスクのクリアランス 0.1mm
溶接マスクの色 緑,赤,青,黒,白
銅の厚さ 1オンス-6オンス
穴の大きさ 0.1mm
タイプ 印刷回路板
シルクスクリーン色 ホワイト,ブラック,イエロー


応用:

消費電子PCB:家庭用電子部品のボードを向上させる

今日 の 急速 な 世界 で,個人用 電子 機器 は 日常 生活 の 必須 な 部分 に なっ て い ます.スマートフォン から ラップトップ まで は,この デバイス に 頼り て 接続 し,娯楽 を 楽しめ,生産 的 な 作業 を 続け ます..強力な信頼性の高い 消費電子PCB (CE PCB) がいます 消費電子PCBは

家庭用電子部品ボードとしても知られるCE PCBは,消費電子機器の生産における重要な部品です.電子部品の間の接続と信号の送信を担当しています技術の進歩が続くにつれて,高性能で信頼性の高いPCBの需要は増加しています.消費電子機器産業の不可欠な部品にCE PCBを.

消費者電子PCBは,PCBの核心として,使用されるデバイスの特定のニーズと要件を満たすために設計されたパーソナル電子回路板です.これは,ECPCBが個別に作られていることを意味します.電子機器のサイズ,形状,機能を考慮し,このカスタマイズされた設計により,PCBが完璧にフィットし,装置に効率的に機能することを保証します.全体のパフォーマンスを向上させる.

多様なアプリケーションのための効率的な組み立てプロセス

テクノロジーの進歩とともに,PCBはアプリケーションにおいてより汎用化しています.現在,スマートフォン,電子機器などの幅広い製品で使用されています.タブレットCEPCBの効率的な組み立てプロセスにより,この多様性は可能になります.

CE PCB の組み立てプロセスは高度に自動化されており,先進技術と機械を使用しています.これは複雑な設計と複数の層を持つ PCB の迅速かつ正確な生産を可能にします.結果としてCE PCBは様々な電子機器で使用可能で,消費者電子機器産業において不可欠な部品となっています.

耐久 し て 信頼 できる PCB の 高品質 の 材料

消費者電子PCBの信頼性と耐久性を確保するために,最高品質の材料のみが製造に使用されます.CEPCBの最も一般的に使用される材料はFR-4です.熱と湿度に強いガラス繊維材料このことが PCB を様々な環境や条件で使用するのに適している.

さらに,CEPCBには最小0.08mmの溶接マスクブリッジがあり,ボード上の痕跡とパッドが明確に定義され,適切に隔離されていることを保証します.CE PCB の銅の厚さは 1ozから 6ozまであります溶接マスクの色は緑,赤,青,黒,デバイスの設計に従ってPCBのカスタマイズとパーソナライゼーションを可能にします.

空間 効率 的 な 設計 の ため に コンパクト な サイズ

携帯性や便利性が 消費者電子機器の重要な要素である今日の世界では PCBのサイズは 重要な役割を果たしています消費電子PCBは,コンパクトでスペース効率的に設計されていますこのコンパクトなサイズは,先進技術と精密な製造プロセスによって達成されます.薄い厚さ範囲が 0 になる.2mmから6.0mm,最小の痕跡幅と距離が0.1mmである.

消費電子PCBは,個人用電子機器の生産と性能において重要な役割を果たします.高性能,信頼性,汎用性,細かいサイズで消費電子機器産業の重要な構成要素です.



カスタマイズ:

消費電子PCBカスタマイズサービス

テクノロジー機器印刷板の専門チームは テクノロジー機器のための 最高級のカスタマイズサービスを提供しています当社 の 最先端 の 技術 と 先進 的 な 設備 は,当社が 製造 する 各 印刷 回路 板 の 品質 と 精度 を 保証 し ます.

製品属性
  • 溶接マスクの色:緑,赤,青,黒,白
  • 最低の痕跡幅/距離:0.1mm/0.1mm
  • タイプ:印刷回路板
  • 穴の大きさ:0.2mm
  • 溶接マスクの最小許可:0.1mm
主要な特徴:
  • ブランドやデザインに合わせて カスタマイズされた溶接マスクの色オプション
  • 最適なパフォーマンスと機能のために,最小のトラス幅と距離を正確に設定する.
  • 高品質のプリント回路ボード
  • 効率的で信頼性の高い接続のために正確な最小の穴の大きさ.
  • 最低溶接マスクのクリアランス 強化された保護と隔離

電子機器業界における カスタマイゼーションの重要性を理解しています経験豊富なチームと先進技術により,お客様の特定のニーズと要求を満たすための 調整されたソリューションを提供できます.



梱包と輸送:

消費電子PCBの梱包と輸送

パッケージ:消費電子PCBは,お客様に安全に届くように慎重にパッケージ化されます.

  • 静電による損傷を防ぐため,PCBは静電防止袋に入れます.
  • 防静電袋は 頑丈な紙箱に入れられ さらに保護されます
  • 箱は泡の包みや泡のピーナッツで満たされ,輸送中にPCBが動かないようにします.
  • 箱は,輸送中に閉ざされていることを保証するために,強力な梱包テープで密閉されます.

輸送:当社は,お客様のニーズに応えるために様々な送料オプションを提供しています.以下の送料方法があります:

  • 標準運送:これは,消費者電子PCBの出荷のための最も費用対効果の高いオプションです.それは地上輸送によって出荷され,通常は3〜5営業日かかります.
  • 迅速な出荷:早くPCBが必要とするお客様は,航空輸送による迅速な配送を提供しています.このオプションは通常,1〜2営業日以内にPCBを配達します.
  • 国際航海:我々はまた,米国外の顧客のために国際送料を提供しています. 推定配送時間は,目的地によって異なります.

追跡:PCBが発送されると,顧客はメールで追跡番号を受け取ります. これにより,パッケージを追跡し,推定配達日程を見ることができます.

消費電子PCBでは 製品が完璧な状態で届くように 包装と出荷に注意を払っています梱包や運送に関する質問や懸念がある場合は連絡してください.



FAQ:

  • Q: 消費電子PCBの温度範囲は?
    A: 消費電子PCBの温度範囲は -40°Cから125°Cです.
  • Q: 消費電子PCBの厚さは?
    A: 消費電子PCBの厚さは通常0.062インチ (1.57mm) です.
  • Q: 消費電子PCBの最大稼働電圧は?
    A: 消費電子PCBの最大電圧は 250V AC/DC です.
  • Q: 消費電子PCBは高周波アプリケーションに使用できますか?
    A: はい,消費電子PCBは低信号損失と高速信号伝送能力で高周波アプリケーション用に設計されています.
  • Q: 消費電子PCBは RoHS に準拠していますか?
    A: はい,PCBは RoHS (危険物質の制限) 規制に準拠しており,環境にやさしく安全で使用できます.
