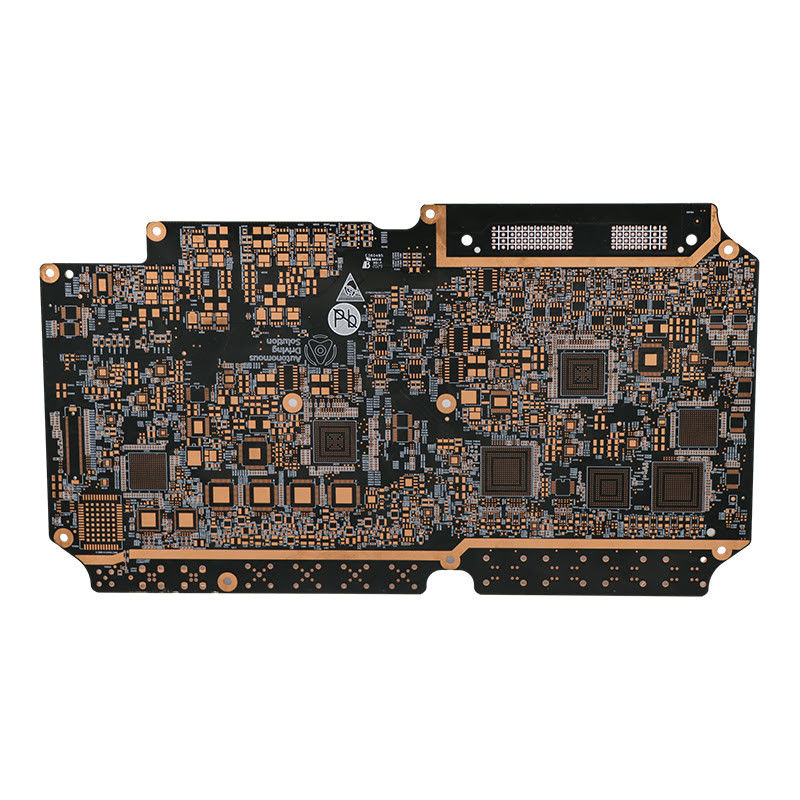

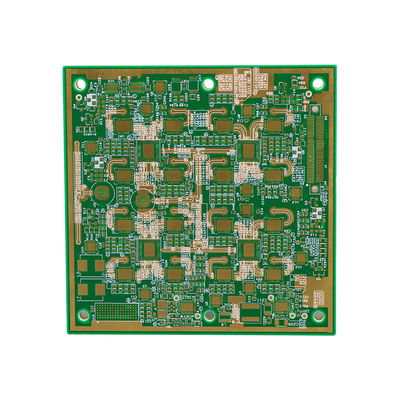

ENIG 高周波PCB 自動車通信用RF回路板

製品説明:

高周波RFPCBとしても知られる高周波PCBは,高速および高周波アプリケーションのために特別に設計された印刷回路板の一種です.高周波信号伝送で最適なパフォーマンスを達成するために先進的な材料と技術を使用します.

高周波PCBに使用される材料は,高周波特性を達成するために不可欠である.最も一般的に使用される材料はロジャーズとPTFE (ポリテトラフッロエチレン) である.両方の材料は低ダイレクト常数と低損失触角を持っています高周波アプリケーションに理想的.また,優れた熱安定性があり,高温に耐えることができ,PCBの耐久性と信頼性を保証します.

阻力制御は,高周波PCBの設計における重要な要素である.これは,PCBがボード全体に一貫した阻力値を維持する能力を指す.これは,信号の整合性を確保し,信号の歪みや損失を防ぐため,高周波アプリケーションでは不可欠です高周波PCBは通常,インパデンス値が ± 10% で,特定の要件を満たすためにさらにカスタマイズすることができます.

高周波PCBの表面仕上げは,その性能に決定的な役割を果たします.最も一般的に使用される表面仕上げは,浸透金とENIG (電解のないニッケル浸透金) です.浸透金 は,PCB の 表面 に 施さ れ た 金 の 薄い 層 ですENIGはより高度な表面仕上げで,溶接しやすさと平らさを向上させる.高密度の相互接続に最適化.

高周波PCBの最小孔サイズは通常0.2mmである.これは,高周波アプリケーションにおいて極めて重要な小さな穴を精密かつ正確に掘削することを可能にします.高周波PCBは,より小さなサイズも持っています.信号の完整性をさらに向上させ,信号損失を減らす.

高周波PCBにはいくつかの利点があり,高速および高周波アプリケーションの好ましい選択となっています.これらの利点には以下が含まれます.

• 優れた信号伝達:高周波PCBは低変電常数と損失触角を有し,最小限の信号損失と歪みを保証し,高周波アプリケーションに理想的です.
• 高熱安定性:高周波PCBに使用される材料は熱安定性が優れているため,高温アプリケーションに適しています.
• 信頼性: 高周波PCBで使用される先進的な材料と技術は耐久性と信頼性を保証し,重要な高性能アプリケーションに最適です.
• パーソナライズ可能性: 高周波PCBは,インピーダンスの制御,表面仕上げ,最小穴サイズなどの特定の要件を満たすためにカスタマイズできます.幅広い用途に適している.

結論として 高周波PCBは 高速および高周波のアプリケーションで不可欠です 先進的な材料,阻力制御,表面仕上げのおかげでです優れた信号伝達能力で電気通信,航空宇宙,医療機器などの産業にとって 理想的な選択肢です 高周波PCBを使用することで企業には,製品が最適な性能と信頼性を確保できる.

特徴:

• 製品名:高周波PCB
• 板の厚さ: 1.0MM
• 概要: 打撃とスコア
• ローズ・コンパイル
• 表面塗装:ENIG
• ファイナル・フォイル: 1オンス
• 高速PCB
• 高周波マイクロストリップPCB
• 高周波印刷ワイヤリングボード

技術パラメータ:

応用:

高周波印刷回路板 (High-Frequency Printed Circuit Board,PCB) は,特に高周波アプリケーション用に設計されたPCBの一種である.高周波ストライラインPCBまたは高周波マイクロ波PCBとしても知られる..このタイプのPCBは,通信,航空宇宙,医療,軍事を含む様々な産業で広く使用されています.

• 最小穴の大きさ: 0.2mm
• レーザー・ドリル 0.1mm メカニカル・ドリル 0.2mm
• ローズ・コンパイル
• 表面仕上げ:ENIG (無電化ニッケル浸水金)

高周波PCBは,高周波信号を処理するために特別に設計され,1GHz以上の周波数で動作することができる.信号損失を最小限に抑え,優れた電気性能を提供するために,特殊な材料と技術を使用して作られています.

高周波PCBは様々な産業で 幅広い用途があり 最も一般的なものは以下です

通信の世界では,高周波PCBは様々なデバイスやシステムの不可欠な部品です.アンテナ,送信機,受信機,アンプ,他の通信機器これらのPCBは効率的な信号伝達と高品質な通信を保証します.

航空宇宙産業は高度な通信とナビゲーションシステムのために 高周波PCBを大きく利用しています これらのPCBは衛星,航空機レーダーシステム,他の通信機器航空電子機器でも使用され,ナビゲーション,通信,飛行制御を含む航空機の様々な機能を制御する.

高周波PCBは,MRI機器,CTスキャナー,その他の医療イメージング機器などの高周波信号を必要とする医療機器で使用されます.これらのPCBは,正確で信頼性の高いデータ転送を保証します医療診断と治療において 極めて重要です

軍も様々な通信機器やレーダーシステムや兵器システムに 高周波PCBを使用していますこのPCBは極端な環境条件に耐えるように設計され 戦場の状況で信頼性と安全な通信を提供します.

高周波PCBは,自動車,産業,消費者電子機器などの他の産業でも使用されています.他の高周波アプリケーション.

高周波PCBは多くの産業において重要な部品であり,高周波アプリケーションの増加とともにその需要が増加するとみられる.,現代の技術の不可欠な要素となり,今後も様々な分野におけるイノベーションを推進し続けます

高品質で高周波のPCBを 探しているなら 次のプロジェクトに 必ずRohs規格に 準拠したものを選びましょう 表面は Immersion Goldで仕上げていますそして最小穴の大きさは0です低周波PCBは 特定の用途に最適な性能を 提供してくれます 低周波PCBは

カスタマイズ:

高品質で高速なPCBが必要ですか? OEMの電子機器のために? 私たちの高周波PCBカスタマイズされたサービスより探さないでください.

• 商品名:高周波マイクロ波PCB
• また,以下のように知られています.高周波印刷ワイヤリングボード,高速PCB
• 主な機能:高速信号伝送

高周波PCBは,あなたの特定のニーズと要求を満たすために調整することができます. 私たちのカスタマイズされたサービスで,あなたは期待することができます:

• 高品質のロジャーズ/PTFE素材で 優れた性能
• 正確で効率的な製造のためのルートとスコアスケジュール

高周波PCBは,電解のないニッケル塗装と浸透金塗装を伴う.滑らかで信頼性の高い表面仕上げを.

ENIGの表面仕上げに加えて,私たちは高周波PCBの浸し金表面仕上げも提供しています. これは優れた伝導性と腐食に対する保護を保証します.

私たちの高周波PCBは,OEM電子機器で使用するために特別に設計されています. それは高速信号伝送に最適です.

梱包と輸送:

高周波PCB製品は 顧客への安全な配送を保証するために 慎重に梱包されています各 板 は 静止 しない 材料 に 包まれ,堅固 な 紙箱 に 置か れ ますこのパッケージング方法は,輸送中に起こりうる損傷から保護します.

当社は,お客さまのニーズに応えるために,様々な配送オプションを提供しています.これらは,標準的な地上配送,急送,国際配送を含む.運送料は競争力があり パッケージの重量と目的地に基づいて計算されます.

すべての注文は 1-3 営業日以内に処理され発送されます. お客様は,注文が発送された後,電子メールで追跡番号を受け取ります. 国際注文では,運送時間は,関税処理と現地配送サービスによって異なります..

また,お客様が自分の送料方法を決めたり,お注文を倉庫から取ったりするオプションも提供しています.詳細情報と取り決めを行うために,私たちの顧客サービスチームに連絡してください.

高周波PCBでは 製品の品質と お客様の満足度に誇りを持っています頼むと,助けを頼むのを 躊躇しないでください..

FAQ:

• 高周波PCBは,通常1GHz以上の高周波信号で動作するように設計された印刷回路板の一種である.
• 携帯電話,無線通信システム,レーダーシステムなどの様々な電子機器に広く使用されています.
• 周波数が高くなるほど電磁気干渉に敏感になるので 信号の整合性を保つために 高周波PCBが重要です
• 通常はPTFE (ポリテトラフッロエチレン) やセラミックなどの特殊材料で作られ,低電圧損失と良好な熱消耗特性があります.
• 高周波PCBは,高周波信号の最適なパフォーマンスを確保するために,狭い許容量と正確なインピーダンスの制御で設計されています.
