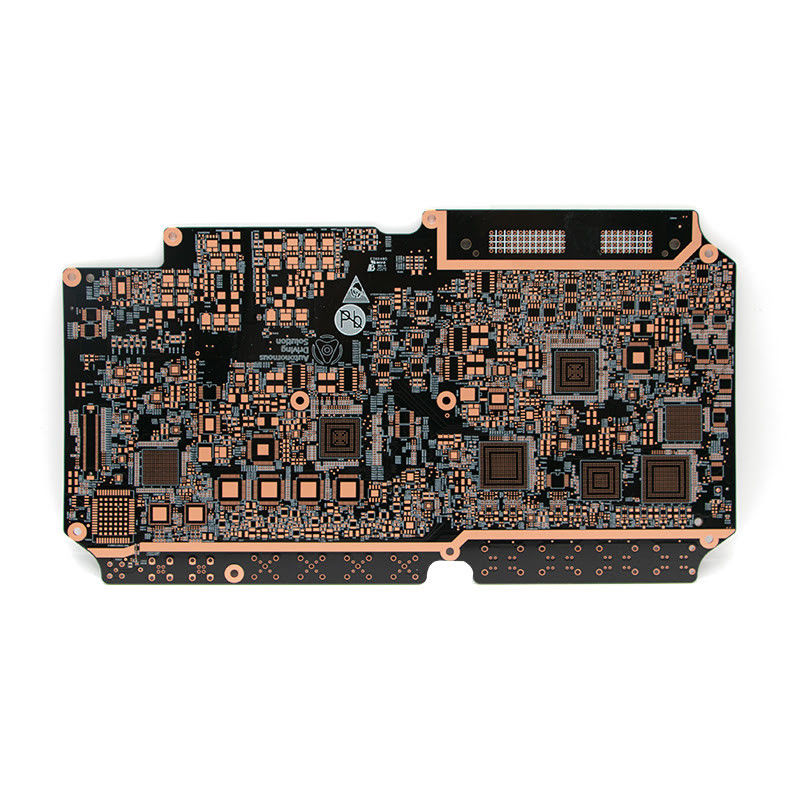

高精度産業制御PCB フライングプローブテスト fr4 多層PCB

高精度産業制御PCB フライングプローブテスト fr4 多層PCB

ブランド名: Ben Qiang
モデル番号: FR-4/ロジャーズ
MOQ: 1PCS
価格: custom made
支払条件: 銀行振込/Alipay/PayPal
供給能力: 200,000平方メートル/年
詳細情報
起源の場所:
シェンゼン,中国
証明:
ISO/TS16949/RoHS/TS16949
溶接マスクのクリアランス:
0.1mm
材料:
FR-4
テスト:
飛行探査機試験
表面塗装:
ENIG
はんだのマスク色:
緑色
ミニシルクスクリーンクリアメント:
0.1mm
層:
多層
厚さ:
1.6mm
パッケージの詳細:
空気球の真空包装
供給の能力:
200,000平方メートル/年
ハイライト:

工業制御PCB飛行探査機試験

,

高精度産業制御PCB

,

飛行探査機試験 Fr4 多層PCB

製品説明

産業制御PCBの試験 0.1mm Min. トレース幅/スペースと飛行探査機試験

製品説明:

産業用制御PCB製品概要

工業制御PCBは,様々な産業環境で使用するために設計された高度に汎用的で信頼性の高い機械制御印刷回路板です.工場の自動化に不可欠な部品です工業用機械や設備の詳細な制御と監視能力を提供しています

高品質のFR-4素材で作られ 耐久性と耐久性を保証します多層設計の使用により,より複雑な回路が可能になり,異なる産業用アプリケーションの特定の要件を満たすのにより柔軟性があります..

産業制御PCBの溶接マスクの色は緑色で, 業界で使用されている標準色です. この色は,プロフェッショナルで均一な外観を提供するだけでなく,腐食や他の環境要因から 優れた保護も提供しています.

工業制御PCBは,高度な精度を念頭に置いて設計されています. 最小の穴のサイズは0.2mmで,部品の正確な配置を可能にし,信頼性の高い接続を保証します.最低シルクスクリーンクリアランスは0です.1mmで,部品の明快で正確なラベルとボード上の他の情報を保証します.

複数の層の設計により,産業制御PCBは,単層または二層のボードと比較して優れた性能と機能を提供します.幅広い産業用制御およびモニタリング用途に適している.

産業制御PCBは,高品質で高精度で多層のボードであり, 産業自動化と制御に不可欠です. その緑色溶接マスクの色,FR-4素材,精密な設計により,あらゆる産業用環境で信頼性と多用途性のある選択になります.



特徴:

  • 製品名:工業用制御PCB
  • シルクスクリーンクリアランス:0.1mm
  • 銅の厚さ: 1オンス
  • 材料: FR-4
  • 最小 痕跡幅/距離:0.1mm
  • 適用:産業制御
  • 制御とモニタリング
  • 製造制御モジュール
  • 高品質 の 材料
  • 精密 な 設計


技術パラメータ:

パラメータ 価値
多層
溶接マスクの色 緑色
材料 FR-4
溶接マスクのクリアランス 0.1mm
穴の大きさ 0.15mm
銅の厚さ 1オンス
シルクスクリーン色 ホワイト
厚さ 1.6mm
適用する 産業管理
表面塗装 ENIG
産業用回路板 多層プラント制御PCB組立て 緑の産業用制御回路 FR-4 最低溶接マスククリアランス 0.1mm 最低穴サイズ 0.02mmの銅厚さ 1オンスのシルクスクリーン色 白い厚さ 1.6mm アプリケーション 工業制御表面仕上げ ENIG

応用:

工業制御PCB - 産業環境における制御と監視

産業制御回路としても知られています印刷回路板の一種で,様々な産業環境で,さまざまなプロセスと機械を制御し監視するために使用されます.この高度に専門化されたPCBは,産業システムのスムーズかつ効率的な運用を確保するために重要な役割を果たします.

工業制御PCBは,工業環境での使用に適した特性を備えた設計および製造されています.この製品の主な特徴は以下の通りです.

  • 表面塗装:ENIGは,工業制御PCBの表面仕上げで最も一般的に使用されています.信頼性の高い溶接のために平らで滑らかな表面を提供し,また良い電気伝導性と耐腐蝕性を提供しています.
  • テスト:フライングプロブテストは,PCBの接続性と機能性を確認するために使用される自動化テスト方法の一種である.この非接触テスト方法は,回路の誤差や欠陥を迅速に検出できるので,産業制御PCBに理想的です.
  • 溶接マスクの色:緑は工業制御PCBの溶接マスクの標準色ですこの色は,部品の配置のための良いコントラストを提供し,また,組み立てプロセス中に溶接橋を防止するのに役立ちます.
  • 厚さ:工業制御PCBの標準厚さは1.6mmである.この厚さは強度と柔軟性の良いバランスを提供し,PCBをさまざまな産業用アプリケーションに適している.
  • 材料:FR-4は,工業制御PCBの最も一般的に使用される材料です.それは,優れた機械的および電気的特性を提供する,炎阻害,ガラス強化エポキシラミネートです.厳しい産業環境での使用に最適.
産業用制御PCBの応用

工業制御PCBは,以下を含む幅広い産業用アプリケーションで使用されます.

  1. 製造:製造工場では,工業制御PCBは,アセンブリライン,コンベヤーシステム,包装機械などの生産プロセスを制御および監視するために使用されます.
  2. エネルギー:エネルギー分野では,工業制御PCBは,発電所で,発電,送電,配電を制御し監視するために使用されます.
  3. 輸送:産業制御PCBは,電車,バス,飛行機などの輸送システムにおいて, 速度,温度,圧力が.
  4. 農業農業では,産業制御PCBは,トラクター,収穫機,灌輸システムなどの農業機器で使用され,植物の種植や灌輸などのさまざまなプロセスを制御し監視します.肥料収穫も
  5. 化学加工:化学工場では,工業制御PCBは,混合,加熱,冷却などの生産プロセスを制御し監視するために使用されます.運用の安全性と効率性を確保するために.
産業 制御 の PCB の 作用

産業用制御PCBの役割をよりよく理解するために,この製品が使用されるシナリオを見てみましょう.

電子 器具 を 製造 する 工場 を 想像 し て み ましょ う.製造 過程 に は,組み立て,テスト,梱包 など の 段階 が 含ま れ ます.産業制御PCBによって制御され監視されます..

組み立て段階では,PCBが組み立てライン上のレジスタ,コンデンサ,マイクロチップなどの部品の動きを制御します.また,すべての接続が正しく作られていることを確認するために溶接プロセスを監視.

装置が組み立てられたら,飛行探査機試験方法を使用して工業制御PCBによって試験されます. 障害のある装置は特定され,生産ラインから取り除かれます.

最後に 装置は 工業制御PCBによって 梱包され ラベルが付けられ 商品の在庫と運送の詳細も 記録されます

産業制御PCBがなければ この生産プロセスは不可能で 工場は製品に対する高い需要を満たすのに苦労するでしょう

工業制御PCBは,様々なプロセスと機械のスムーズかつ効率的な動作を保証する,産業制御および監視システムの重要な構成要素です.特殊な特徴HASL表面仕上げ,飛行探査機試験,緑色溶接マスク,厚さ1.6mm,FR-4素材など,工業界で信頼性があり不可欠な製品となっています.



カスタマイズ:

工業制御PCB パーソナライズされたサービス

工場制御PCB組装サービスへようこそ 産業制御システムボード私たちは,あなたの特定のニーズと要求を満たすためにカスタマイズされたオプションで高品質の産業回路ボードを提供することに特化した.

産業用制御PCBは FR-4素材で作られ 耐久性と信頼性を保証します緑の溶接マスクの色は,あなたのPCBにプロフェッショナルで磨かれた外観を追加します.

工業用制御PCBの厚さは1.6mmで 制御システムに安定した基盤を 提供します1mmは,部品の配置の精度と正確性を保証します.

パーソナライズされたオプション

工場制御PCB組み立てサービスでは 産業制御のニーズに合わせたソリューションの重要性を理解しています含め,ただしこれらに限定しない:

  • PCBの大きさと形状
  • 層数
  • 表面仕上げ
  • 銅の厚さ
  • 溶接マスクの色
  • シルクスクリーンテキストとグラフィック

専門家のチームは,あなたのニーズを理解し,あなたの特定のニーズを満たすカスタマイズされたソリューションを提供するために,あなたと密接に協力します.

なぜ 私たちを選んだのか?

工場制御PCB組立サービスでは 最高品質の産業制御PCBを 最高のサービスとサポートで提供することにコミットしています最先端の設備産業用制御システムに信頼性と効率性のある産業用回路板が提供されることを保証します.

私たちのカスタマイズされたサービスにより 産業制御PCBが 精密な仕様に合わせられ 要求と期待をすべて満たすことを知ることで 心の安らぎを得ることができます



梱包と輸送:

工業制御PCB 梱包と輸送

産業制御では,私たちのPCB (プリント回路板) 製品が適切にパッケージされ,顧客に送られるように注意を払っています.私たちのパッケージングプロセスは,輸送中に PCB の完整性を保護し,完璧な状態で目的地に到着することを保証するように設計されています.

梱包プロセス

PCBが梱包される前に,すべての仕様を満たし,欠陥がないことを確認するために,徹底的な品質管理検査を受けます.PCB は,静電電荷から保護するために,静電電荷袋に慎重に置かれます..

次 に,袋 に 詰め られ た PCB は 頑丈 な 波紋 紙 の 箱 に 置かれ ます.その 箱 は 輸送 の 間 に 追加 的 な 保護 を 提供 する ため,泡 や 泡 紙 の よう な 衝撃 吸収 材料 で 満たさ れ て い ます.箱 は 壊れ たり 破損 し たり する こと を 防止 する ため,重量 の テープ で 密封 さ れ ます.

輸送の選択肢

国内貨物では標準的な地上輸送を 提供しています夜間または2日間の出荷などの迅速なオプション国際出荷の場合,注文の緊急性やサイズに応じて,航空貨物や海上貨物を提供します.

輸送部門は,物流パートナーと緊密に協力し, すべての出荷が, 時間通りに,そして,最大限の注意を払って届けられるようにしています.顧客が注文の状況を監視できるように.

カスタムパッケージング

あなたのPCBの特定のパッケージング要件がある場合,私たちはあなたと一緒にカスタムパッケージングソリューションを作成するために喜んで働きます.私たちの専門家のチームは,あなたのニーズを満たし,あなたのPCBの安全な配送を保証するパッケージングソリューションを設計するためにあなたと協力します.

顧客に高品質のPCBを 届けられるためには 適切なパッケージングと輸送の重要性を理解しています精密な包装プロセスと 輸送の様々なオプションによりPCBが安全で間に合って到着します
